Thema: Linie nicht senkrecht zur Skizzierebene (1836 mal gelesen)
|
catja2004 Mitglied
Beiträge: 6 Registriert: 22.11.2004 CATIAV5
|
erstellt am: 24. Jul. 2008 14:11 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, habe ein Problem mit der Darstellung im Sketcher. Ich arbeite in einem Startmodell von Ford, dort habe ich ein Volumenmodell eingefügt. Nun muss ich dieses Volumenmodell in ein parametrisiertes Modell umwandeln. Es liegt in Einbaulage, also irgendwie im Raum. Zuerst habe ich mir eine Linie erzeugt, die auch gleichzeitig die Achse einer Bohrung ist und eine Plane die senkrecht zu dieser Linie steht. Diese Plane verwende ich als Skizzierebene und gehe in den Sketcher. Doch im Sketcher wird diese Achse/Linie nicht als Punkt dargestellt, was ja eigentlich sein sollte, denn die Plane ist ja senkrecht zur Linie. Wenn ich das Volumenmodell ohne das Startmodell bearbeite, dann ist die Darstellung ok. Liegt es am Startmodell von Ford? Muss ich irgendwo ein Häkchen setzen oder entfernen. Hatte dieses Problem noch nie! Grüße Heike PS: Im Forum habe ich leider zu diesem Thema nix gefunden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tomcadinfo Mitglied Konstrukteur
Beiträge: 322 Registriert: 17.04.2008
|
erstellt am: 24. Jul. 2008 14:15 <-- editieren / zitieren --> Unities abgeben: Nur für catja2004
|
tomcadinfo Mitglied Konstrukteur
Beiträge: 322 Registriert: 17.04.2008 CATIAV5R19SP9
|
erstellt am: 24. Jul. 2008 14:20 <-- editieren / zitieren --> Unities abgeben: Nur für catja2004
|
catja2004 Mitglied
Beiträge: 6 Registriert: 22.11.2004 CATIAV5
|
erstellt am: 24. Jul. 2008 14:23 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
Beiträge: 4755 Registriert: 27.09.2000 Dell precision M4300, 4GB Arbeitsspeicher NVidia FX360M Windows XP professional SP3 CATIA V5 R16SP9, R17SP8, R18SP8, R19SP4 Adobe Acrobat 8 Linux: Ubuntu
|
erstellt am: 24. Jul. 2008 14:25 <-- editieren / zitieren --> Unities abgeben: Nur für catja2004
|
tomcadinfo Mitglied Konstrukteur
Beiträge: 322 Registriert: 17.04.2008
|
erstellt am: 24. Jul. 2008 14:29 <-- editieren / zitieren --> Unities abgeben: Nur für catja2004
Hallo catja, jawohl, dann ist sie senkrecht!! Sorry, aber ich hab auch mal das Einfache gefragt, eben weil manchmal Brett vorm Kopf! Und wenn das so ist, dann müsste die Linie auch als Punkt zu sehen sein. Dann bleibts erstmal rätzelhaft. Bis auf weiteres... ------------------ gruss, thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
catja2004 Mitglied
Beiträge: 6 Registriert: 22.11.2004 CATIAV5
|
erstellt am: 24. Jul. 2008 14:34 <-- editieren / zitieren --> Unities abgeben:
|
RSchulz Moderator² Head of CAD, Content & Collaboration / IT-Manager
Beiträge: 5541 Registriert: 12.04.2007 @Work Lenovo P510 Xeon E5-1630v4 64GB DDR4 Quadro P2000 256GB PCIe SSD 512GB SSD SmarTeam V5-6 R2016 Sp04 CATIA V5-6 R2016 Sp05 E3.Series V2019 Altium Designer/Concord 19 Win 10 Pro x64
|
erstellt am: 24. Jul. 2008 14:37 <-- editieren / zitieren --> Unities abgeben: Nur für catja2004
Hallo Catja, hast du mal das Modell bzw. das Startmodell gecleant? Vielleicht hat es ja wirklich ein Problem. ------------------ MFG Rick Schulz Konfuzius sprach: "Wer sich das Alte noch einmal vor Augen führt, um das Neue zu verstehen, der kann anderen ein Lehrer sein."
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tomcadinfo Mitglied Konstrukteur
Beiträge: 322 Registriert: 17.04.2008
|
erstellt am: 24. Jul. 2008 14:37 <-- editieren / zitieren --> Unities abgeben: Nur für catja2004

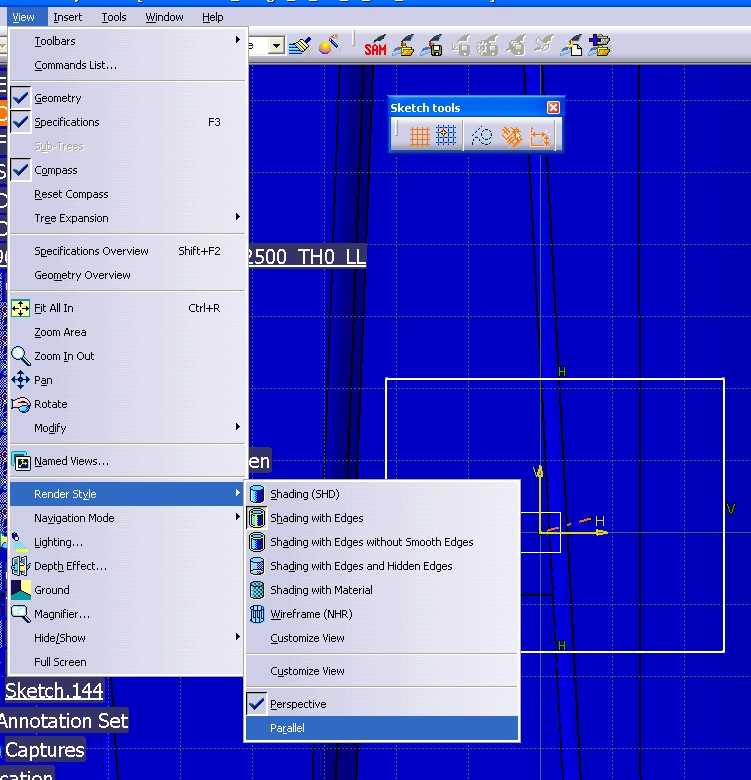

Hallo catja, so, ich habs. Was für einen Renderstyle hast Du eingestellt? Bestimmt Perspektive!! Wenn Du auf Parallel umstellst (siehe Bild), dann wird es ordentlich angezeigt. Stimmts? ------------------ gruss, thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
catja2004 Mitglied
Beiträge: 6 Registriert: 22.11.2004 CATIAV5
|
erstellt am: 24. Jul. 2008 14:47 <-- editieren / zitieren --> Unities abgeben:
Danke!! Habe es gerade gefunden. Habe diese Option noch nie gebraucht oder umgestellt. Doch im Ford-Startmodell ist es voreingestellt. Tausend Sachen die man in CATIA V5 einstellen und umstellen kann. Danke für Eure Hilfe. Nun kann ich weitermachen, mit der eigentlichen Arbeit. Viele grüße Heike
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
eckhaard Mitglied Dipl.Ing.
Beiträge: 137 Registriert: 02.11.2003
|
erstellt am: 29. Jan. 2018 16:48 <-- editieren / zitieren --> Unities abgeben: Nur für catja2004
Moin! Ist zwar 10 Jahre her aber mir hat es auch eben geholfen, bin fast verzweifelt nachdem ich R26 neu installiert hab. Vielen Dank! Gruß, David ------------------ CatiaV5R19SP9HF20, XP Prof x64 SP2, Intel Xeon W3520 2,67GHz, 12GB RAM, NVIDIA Quadro FX 580 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
