Autor Thema:  abgeflachte Rohrleitung (1207 mal gelesen)
michael_schloegl
Mitglied
Konstrukteur


Sehen Sie sich das Profil von michael_schloegl an!   Senden Sie eine Private Message an michael_schloegl  Schreiben Sie einen Gästebucheintrag für michael_schloegl

Beiträge: 236
Registriert: 07.06.2005

SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000

erstellt am: 13. Feb. 2008 10:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

test1.zip

Hallo Zusammen,

kann mir jemand sagen wie bei dem angehängten Teil (R17), im 3D der Übergang vom Rohrdurchmesser 35 auf dem Elliptischen teil in Catia erstellt wurde? Mit welchem Befehl. Und wo ich das im Strukturbaum finde?
Desweiteren würde mich interessieren wie ich dem Fertiger auf Papier klarmache in welcher Lage und Drehung die "Abflachung" auf dem Rohr ist. Gebe ich ihm die maximalen Punkte der Ellipse in Koordinaten bezüglich zum Rohranfang an?
Bin leider in der Richtung noch nicht so fit.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 13. Feb. 2008 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für michael_schloegl 10 Unities + Antwort hilfreich


Hallo michael_schloegl,

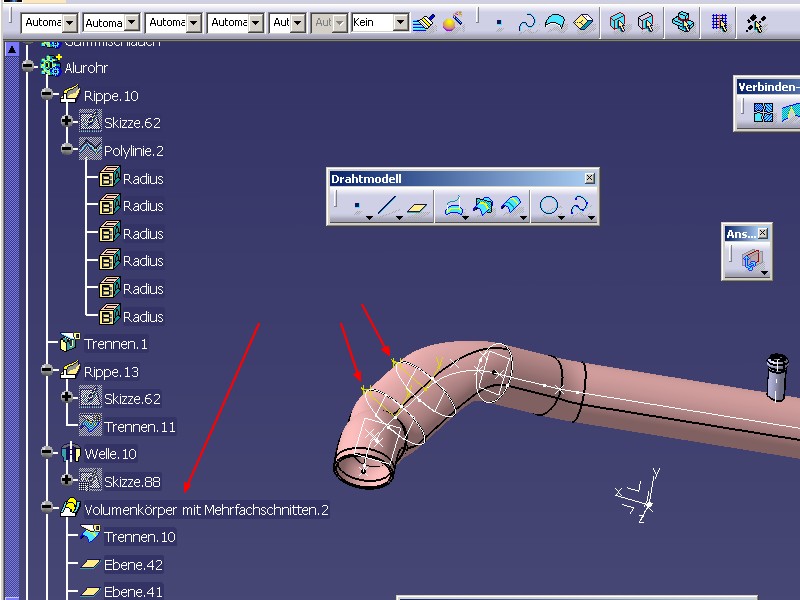

der abgeflachte Teil ist ein Volumenkörper mit Mehrfachschnitten durch Ellipsen und Kreise. Siehe Anhang.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

michael_schloegl
Mitglied
Konstrukteur


Sehen Sie sich das Profil von michael_schloegl an!   Senden Sie eine Private Message an michael_schloegl  Schreiben Sie einen Gästebucheintrag für michael_schloegl

Beiträge: 236
Registriert: 07.06.2005

SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000

erstellt am: 13. Feb. 2008 11:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
ok...danke schon mal.
Und die Anfangs- und Endkonturen werden Durch die Kontur des Rohres mit D35 definiert?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 13. Feb. 2008 12:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für michael_schloegl 10 Unities + Antwort hilfreich
Ja. Doppelklick im Baum auf Volumenkörper mit ... zeigt Dir die Eingaben.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

michael_schloegl
Mitglied
Konstrukteur


Sehen Sie sich das Profil von michael_schloegl an!   Senden Sie eine Private Message an michael_schloegl  Schreiben Sie einen Gästebucheintrag für michael_schloegl

Beiträge: 236
Registriert: 07.06.2005

SolidWorks 2011 SP5
Catia V5 R19 SP9 HF40
Windows 7 Pro 64Bit
HP Z800 Workstation
Intel Xeon, 3,47 GHz
24 GB Arbeitsspeicher
NVidia Quadro 4000

erstellt am: 13. Feb. 2008 12:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
soweit sogut  danke.

und wie würdet ihr das dem Fertiger vernünftig darstellen?

sonnige Grüße vom Bodensee

Michael
