Thema: Wireframe in einer Abwicklungs-Ansicht ableiten (2122 mal gelesen)
|
catz
Mitglied
   Beiträge: 733
Registriert: 26.02.2003 Catia V4.2.5, V5R18SP2HF27 (SP5 im Test)
VPM1.6
AIX5.3
|
erstellt am: 22. Jan. 2008 16:10  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, kennt jemand eine Möglichkeit oder Workarround, wie man in einer Ansicht vom Typ Abwicklung Wireframe Geometrie ableiten kann? Wir haben folgende Problemstellung:
Wir möchten eine Gravur auf der Abwicklung mit einer gestrichelten Linie darstellen. Bei normalen Ansichten wie einer Vorderansicht, ist Wireframe kein Problem.
Wir möchten vermeiden, die Linie von Hand in die Ansicht zu zeichnen. Vielen Dank,
Gruß
Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
inger
Mitglied
Kon
Beiträge: 112
Registriert: 12.02.2004
|
erstellt am: 23. Jan. 2008 10:23 <-- editieren / zitieren --> Unities abgeben: Nur für catz
|
catz
Mitglied
Beiträge: 733
Registriert: 26.02.2003 Catia V4.2.5, V5R18SP2HF27 (SP5 im Test)
VPM1.6
AIX5.3
|
erstellt am: 23. Jan. 2008 10:33 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 23. Jan. 2008 10:38 <-- editieren / zitieren --> Unities abgeben: Nur für catz

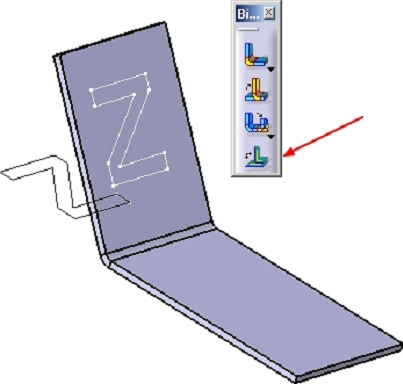

Hallo Stefan, vielleicht hilft es, wenn Ihr die Schrift in 3D auch abwickelt: Im Generative Sheetmetal Design gibt es den Befehl "Abgewickelte Kurve" Mit diesem Befehl können Konturen, die auf dem Blech erzeugt wurden, in die abgewickelte Lage gebracht werden. Gruß
Mörchen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
catz
Mitglied
Beiträge: 733
Registriert: 26.02.2003 Catia V4.2.5, V5R18SP2HF27 (SP5 im Test)
VPM1.6
AIX5.3
|
erstellt am: 24. Jan. 2008 09:09 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Mörchen:
Hallo Stefan,vielleicht hilft es, wenn Ihr die Schrift in 3D auch abwickelt: Im Generative Sheetmetal Design gibt es den Befehl "Abgewickelte Kurve" Mit diesem Befehl können Konturen, die auf dem Blech erzeugt wurden, in die abgewickelte Lage gebracht werden. Gruß
Mörchen
Guten Morgen, erstmal vielen Dank für die Antworten.
@Mörchen
Nein leider hilft das auch nicht  Gruss
Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
.cept GmbH
Mitglied
CAD / PDM Senior Consultant
Beiträge: 213
Registriert: 21.04.2006 AIX 5.3.6
VPM16 PTF7 HF19
CATIA V5 R18 SP2 HF77 64 bit
CATIA V425
Win XP 64 bit
IBM HC10 Blade Workstation
3D COM
CATIA V5 R18 SP6 64 bit
CATIA V6 2009X
|
erstellt am: 24. Jan. 2008 10:28 <-- editieren / zitieren --> Unities abgeben: Nur für catz
Hallo Stefan, so lange niemandem etwas besseres einfällt hier eine nicht assoziative Möglichkeit von hinten durch die Brust ins Auge. Mache folgendes: - Erzeuge eine Vorderansicht mit Wireframe von der Refernzwand der Abwicklung
- Isoliere die Ansicht
- Erzeuge ein Detail Arbeitsblatt
- Kopiere die benötigte Geometrie
- Füge die Geometrie in die 2D Komponente ein
- Instanziere die 2D Komponente in der Abwicklung
- Zerlege die 2D Komponente Falls die Abwicklung unter einem anderen Winkel als die Vorderansicht erzeugt wurde musst Du vorher den Winkel messen und die 2D Komponente entsprechend drehen. Sollte Deine Wireframe Geometrie nicht nur auf der Referenzwand liegen musst Du diese vorher mit der Punkt- oder Kurvenzuordnung in die abgewickelte Position bringen. Gruß, Frank
MoD Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MichaelJ
Mitglied
Beiträge: 67
Registriert: 19.05.2004 R14, R16, R17
|
erstellt am: 24. Jan. 2008 19:21 <-- editieren / zitieren --> Unities abgeben: Nur für catz
Hallo Stefan, erstell eine Kopie der Abwicklung (Copy / Paste special / with link flat mode). Du erhälst dann einen Körper mit einem Solid. Von diesem Körper kannst Du dann eine Front view incl. Wireframes ableiten. Gruß
Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
catz
Mitglied
Beiträge: 733
Registriert: 26.02.2003 Catia V4.2.5, V5R18SP2HF27 (SP5 im Test)
VPM1.6
AIX5.3
|
erstellt am: 25. Jan. 2008 11:40 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von MichaelJ:
Hallo Stefan,erstell eine Kopie der Abwicklung (Copy / Paste special / with link flat mode). Du erhälst dann einen Körper mit einem Solid. Von diesem Körper kannst Du dann eine Front view incl. Wireframes ableiten. Gruß
Michael
Hallo Michael,
Nicht übel!! Gefällt mir.  Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
