| Autor | Thema:  Flansch entlang einer S-Kurve (2839 mal gelesen) |
 | Benny6483 Mitglied
 Techniker Konstrukteur



      Beiträge: 119Registriert: 07.10.2007
 Catia V5 R19 |    erstellt am: 08. Jan. 2008 08:31  <-- editieren / zitieren -->    Unities abgeben:

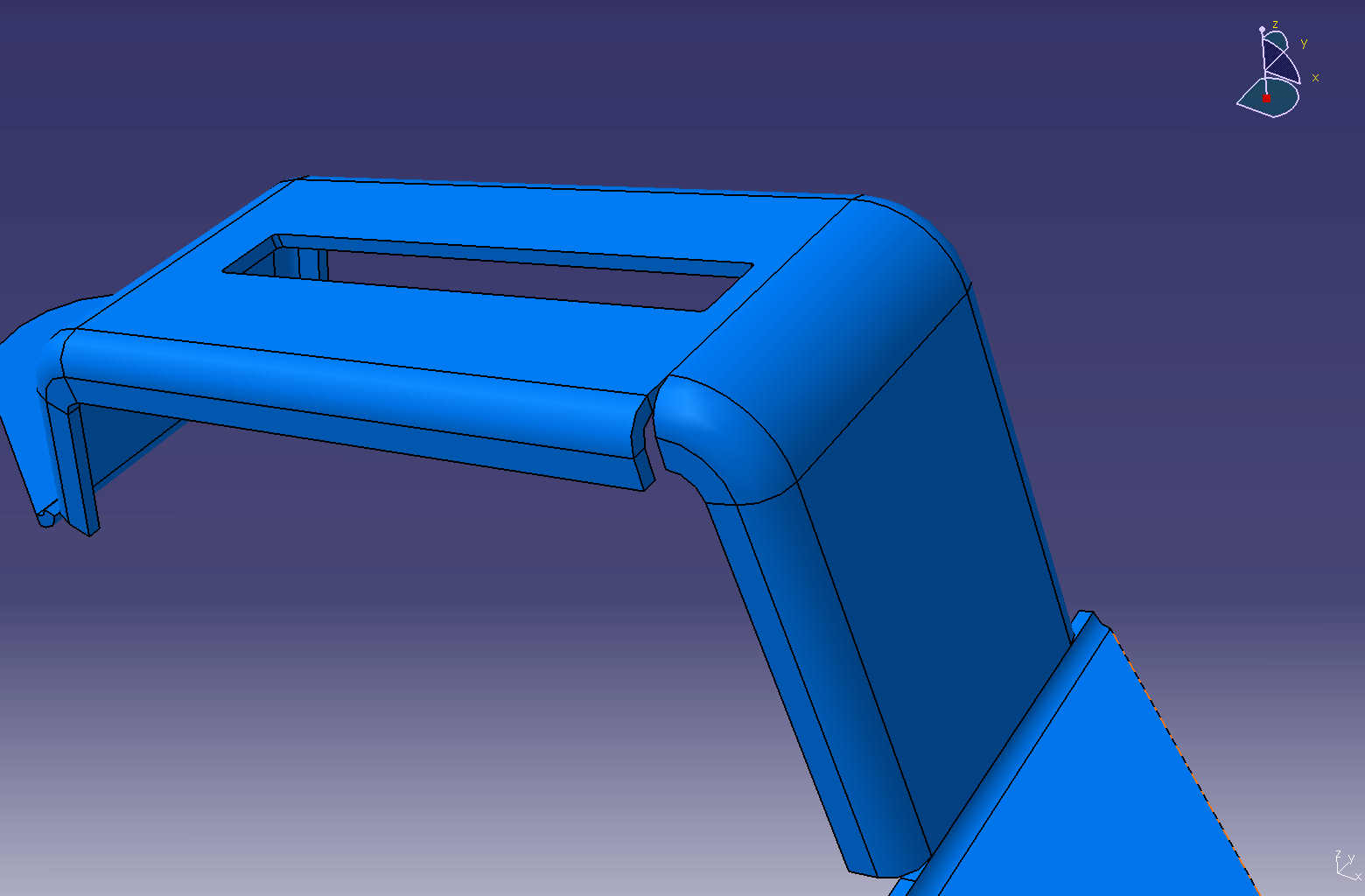

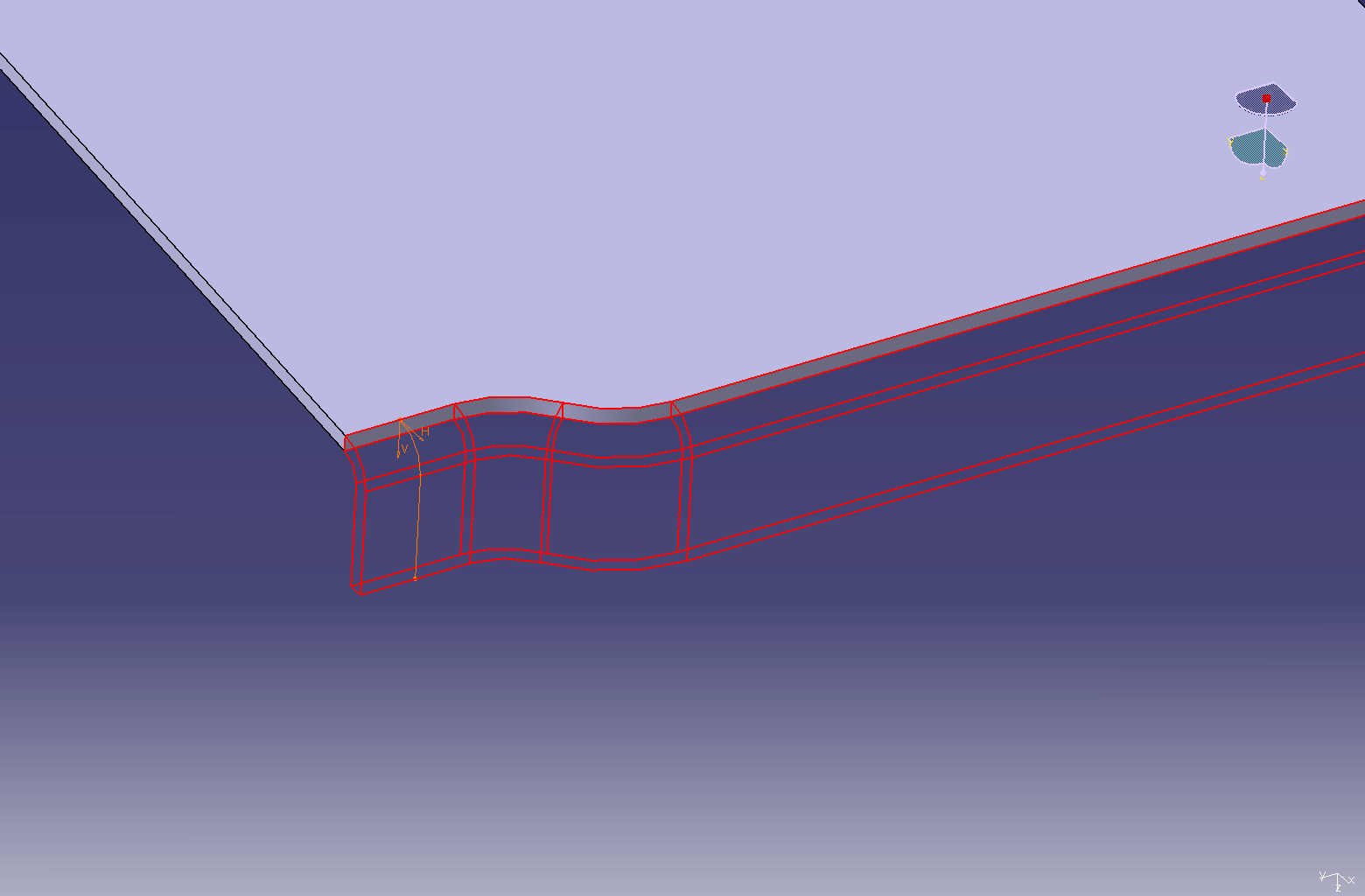

  Ich möchte einen Flansch entlang einer S-Linie, jedoch geht das nur zum Teil und dann kommt eine Fehlermeldung (s.Flantsch.2) Diese Flantschform muss ich in meinem Blechhalter einbringen (s.Flantsch.1) Ich habe es auch probiert mit Curve Stamp, jedoch ist dieser Bereich nicht mehr aus einem Teil, da mir nur die eine Ecke verrundet wird. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
                        | kri Mitglied
 Dipl. Ing. Konstruktion / FEM



      Beiträge: 965Registriert: 15.12.2004
 HauptrechnerCATIA V5R12, R14, R16 32/64Bit
 Windows XP Pro X64 Edition
 Intel XEON E5345 4x2,33GHz
 16GB RAM
 Quadro FX 3450/4000 SDI 256MB
 -
 Zweitrechner
 CATIA V5R12, R14, R16 32/64Bit
 Windows XP Pro X64 Edition
 2x Intel Pentium D 3.2GHz
 4GB RAM
 Quadro FX 3450/4000 SDI 256MB
 |    erstellt am: 08. Jan. 2008 09:11  <-- editieren / zitieren -->    Unities abgeben:           Nur für Benny6483
  Hallo, kann evtl. ne Grafikmacke sein, doch die Kurve sieht am oberen Ende des S nicht tangentenstetig aus.
 Wenn da ne Tangentenmacke drin ist den Verlauf glätten
 und dann dürfte der Sweep auch laufen.
 ------------------kri
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
                        | Benny6483 Mitglied
 Techniker Konstrukteur



      Beiträge: 119Registriert: 07.10.2007
 Catia V5 R19 |    erstellt am: 08. Jan. 2008 09:21  <-- editieren / zitieren -->    Unities abgeben:
  Hallo Kri, ich habe die Skizze geändert und habe jetzt auch große Übergangsradien gemacht, jedoch kommt dennoch eine Fehlermeldung. A sweep error occurred during the flatten view swept wall build. Make sure the input parameters make it unfoldable. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
                        | Benny6483 Mitglied
 Techniker Konstrukteur



      Beiträge: 119Registriert: 07.10.2007
 Catia V5 R19 |    erstellt am: 08. Jan. 2008 09:30  <-- editieren / zitieren -->    Unities abgeben:            |
                        | Benny6483 Mitglied
 Techniker Konstrukteur



      Beiträge: 119Registriert: 07.10.2007
 Catia V5 R19 |    erstellt am: 08. Jan. 2008 10:18  <-- editieren / zitieren -->    Unities abgeben:            |

 | Benny6483 Mitglied
 Techniker Konstrukteur



      Beiträge: 119Registriert: 07.10.2007
 Catia V5 R19 |    erstellt am: 08. Jan. 2008 13:33  <-- editieren / zitieren -->    Unities abgeben:

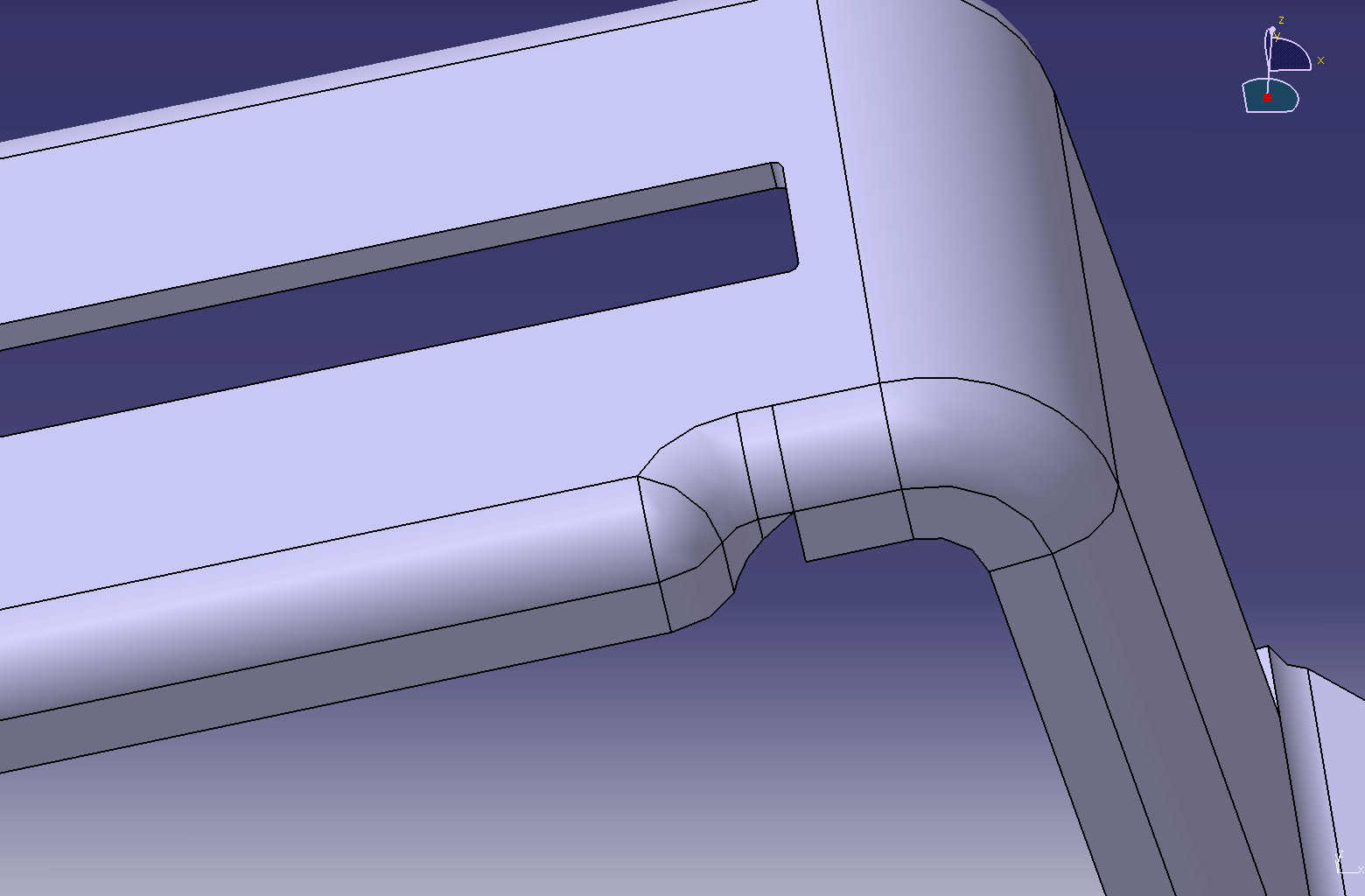

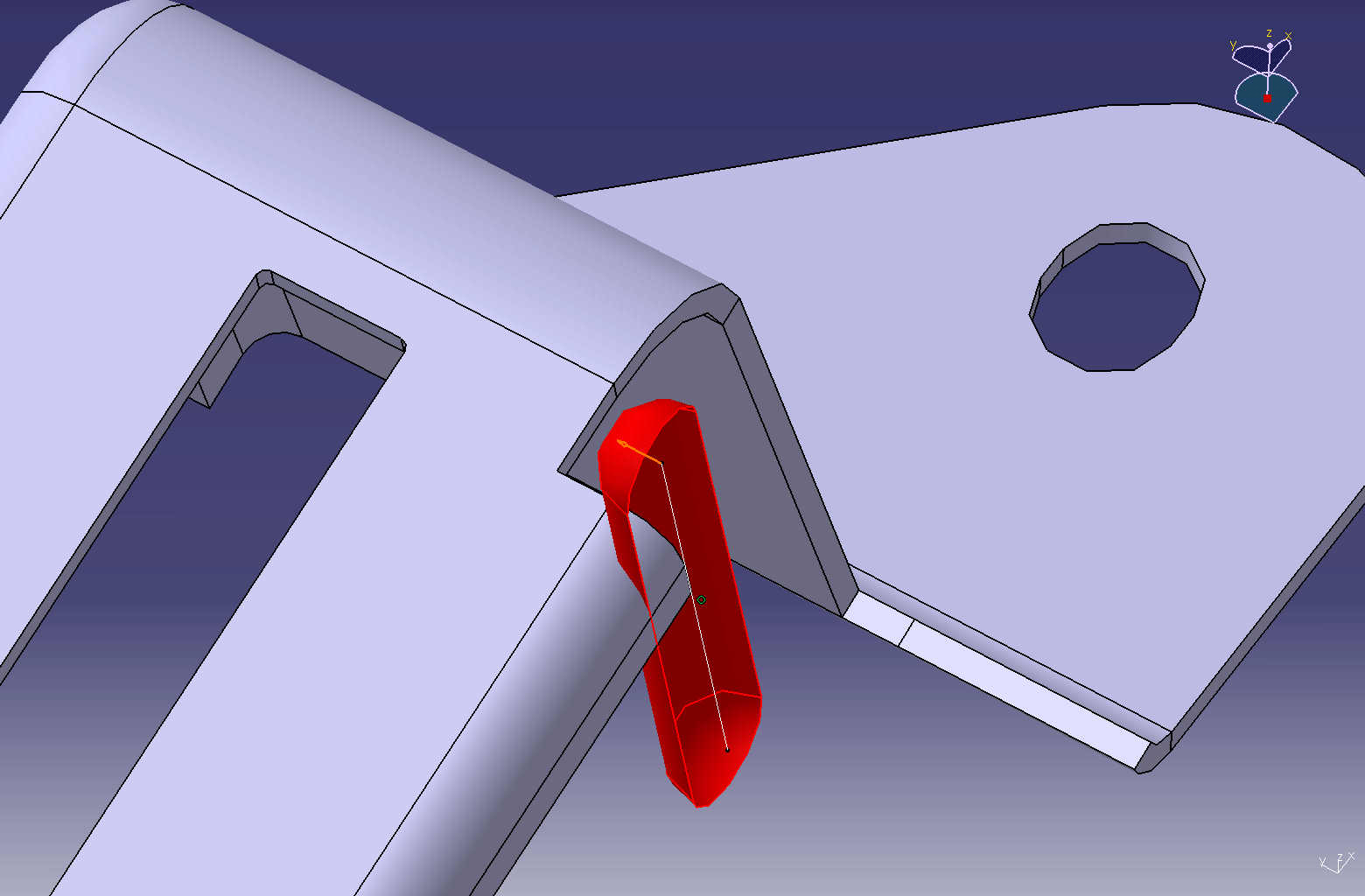

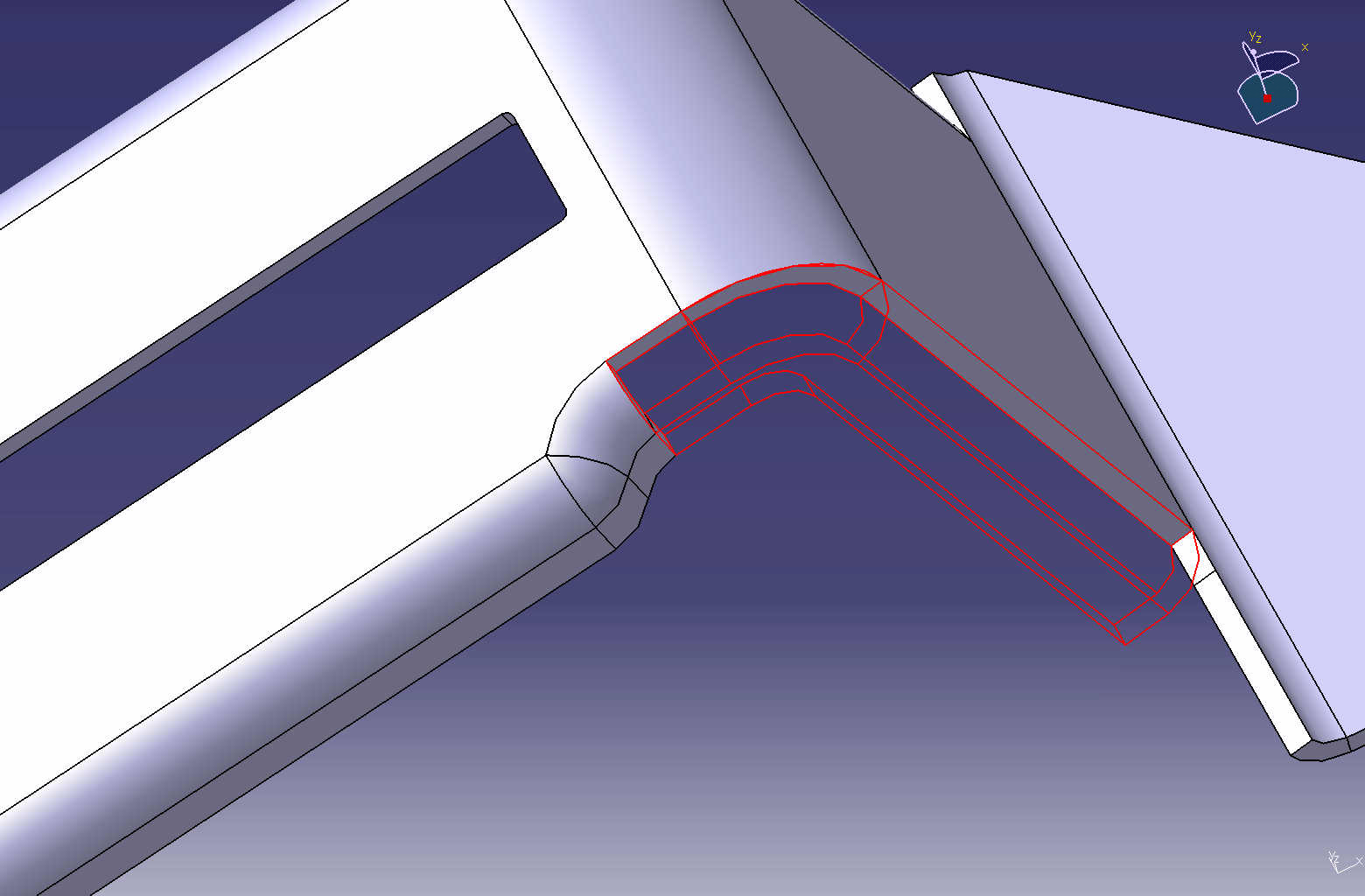

  Ich habe es jetzt hinbekommen. Als erstes den Beschnitt skizziert wie der Flansch verläuft.Linke Seite mit Flange bis zum Absatz bearbeitet, dann mit Baed verrundet und anschliessend von der anderen Seite mit Flange bearbeitet.
