Thema: Winkel - Skala auf Lineal (3615 mal gelesen)
|
husu
Mitglied
Konstrukteur
   Beiträge: 17
Registriert: 17.09.2001 CATIA V5 6R2015 R30
Win 10 64Bit, Enterprise
HP Z240, 16RAM 4GB, Intel XEON E3-1245 v5
Nividia, Quatro K2200
|
erstellt am: 07. Aug. 2007 20:00  <-- editieren / zitieren -->   Unities abgeben:
Wie kann eine Skala erzeugt werden, welche auf einer ebenen Fläche eine Skala in Winkelgraden zeigt? Teilung jeweils 1°. Die Abstände der einzelnen Linien werden demzufolge unterschiedlich lang. Tan des winkels x radius des jeweiligen Teilungsstriches. Hoffe habe mich veständlich ausgedrückt. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 07. Aug. 2007 20:42 <-- editieren / zitieren --> Unities abgeben: Nur für husu
Servus Ich bin mir nicht ganz sicher, ob ich es richtig verstanden hab.
Hier mein Ansatz:
- Linie erzeugen
- Kreismuster erstellen

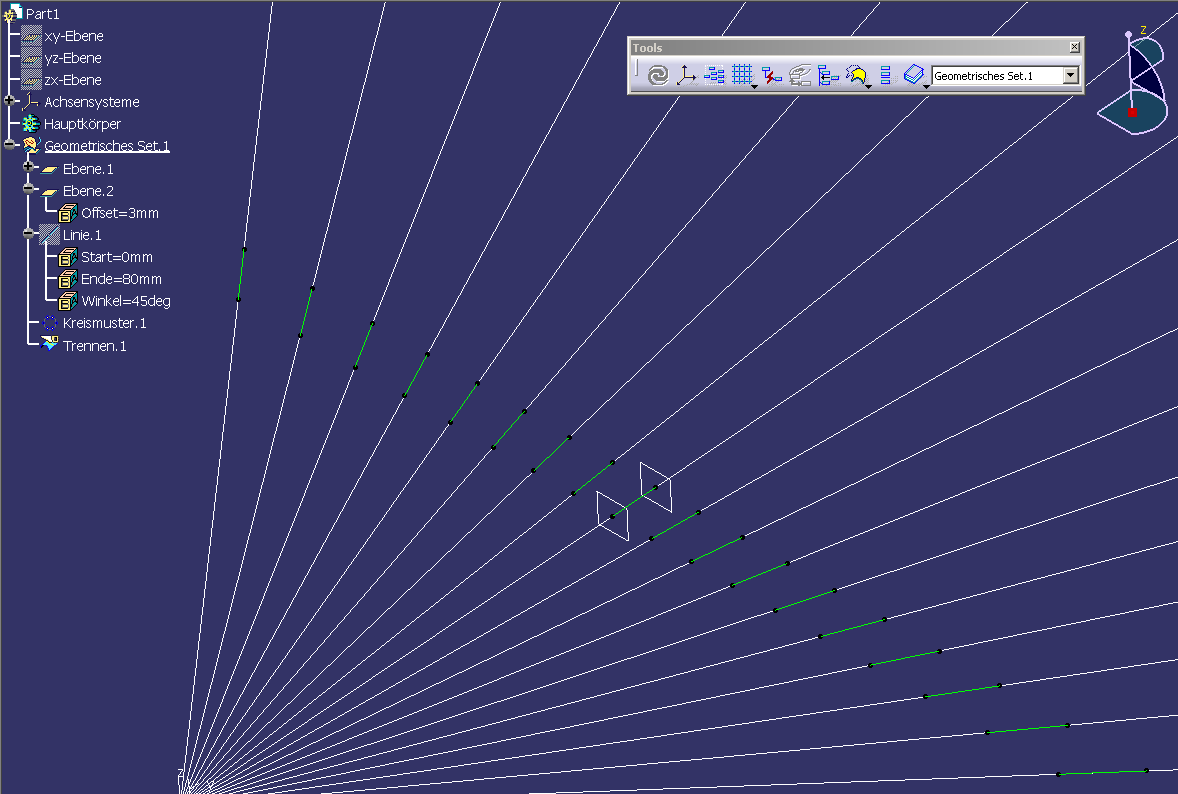

- Element des Kreismusters trennen (siehe Bild)
Somit erhält man eine Skala (die von dir gesuchte?) ohne rechnen zu müssen. Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
husu
Mitglied
Konstrukteur
Beiträge: 17
Registriert: 17.09.2001
|
erstellt am: 08. Aug. 2007 09:06 <-- editieren / zitieren --> Unities abgeben:

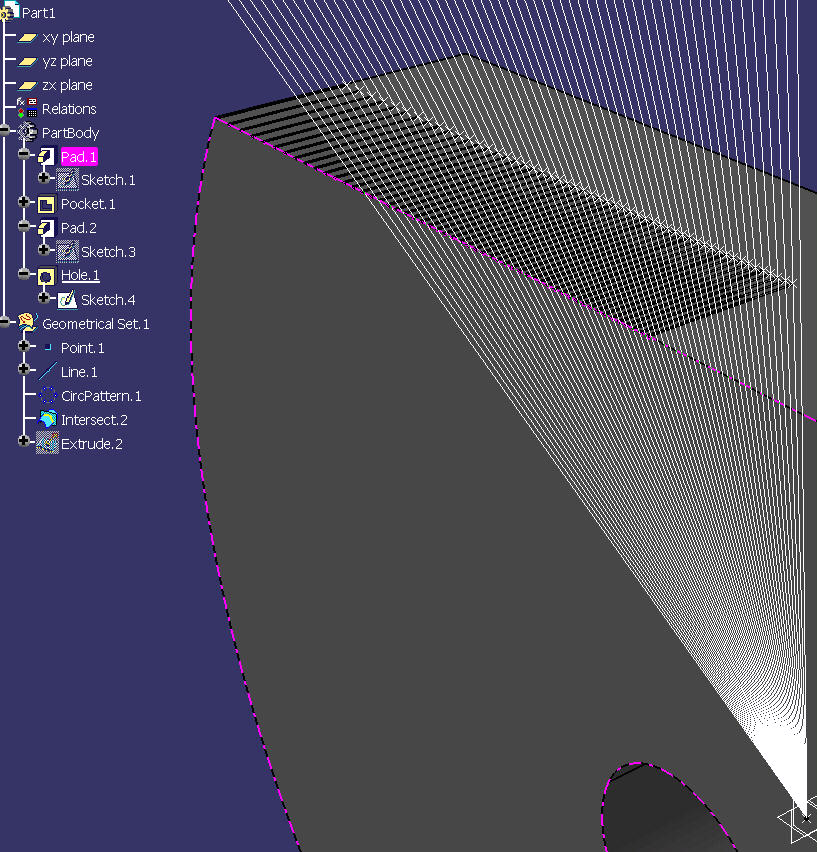

Hallo bgrittmann dein Vorschlag hat mich auf die richtige Spuhr gebracht! Hab im Generativ Shape Design, eine Linie mit infinite Endpoint erzeugt. Danach mit Kreismusterung mehrere im Winkel von 1°. danach hab ich von der Kreismusterung eine Verschneidung auf die Fläche gemacht und die erhaltenen Punkte Extrudiert. Die entstandenen Linen hab ich direkt als Tasche mit dicke genutzt. Vielen Dank! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
