Autor Thema:  Erstellung von gebogenem Rohr (1693 mal gelesen)
dieCatja
Mitglied



Sehen Sie sich das Profil von dieCatja an!   Senden Sie eine Private Message an dieCatja  Schreiben Sie einen Gästebucheintrag für dieCatja

Beiträge: 50
Registriert: 22.04.2004

Windows 7
Catia V5- R19, SP3

erstellt am: 12. Mrz. 2007 16:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Zusammen,
habe mal wieder ein Problem mit Catia V5 R14.
Ich möchte einen Griff aus Rohr erstellen.
Also wollte ich nun eine Skizze erstellen an der ich mit der Funktion Rib ein Durchmesser entlang ziehe.

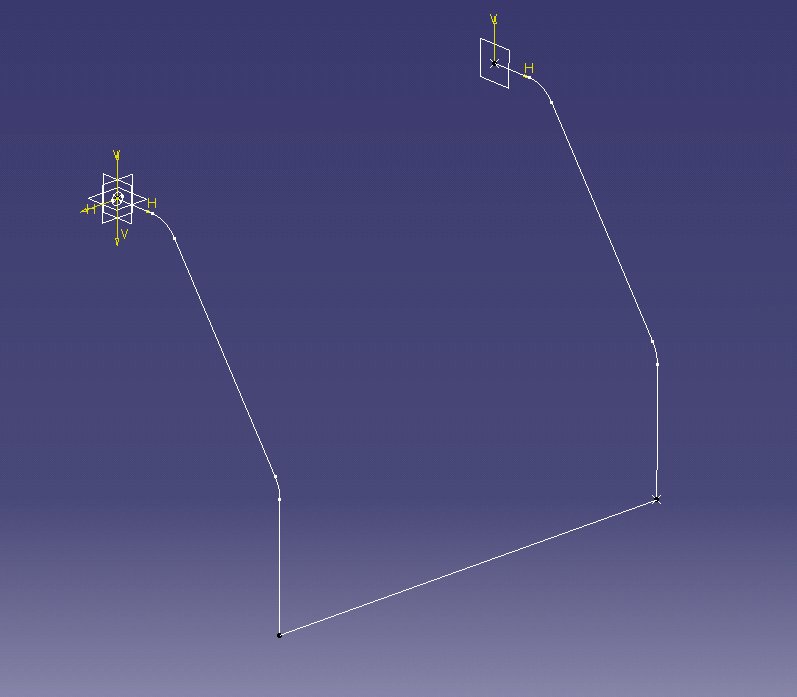

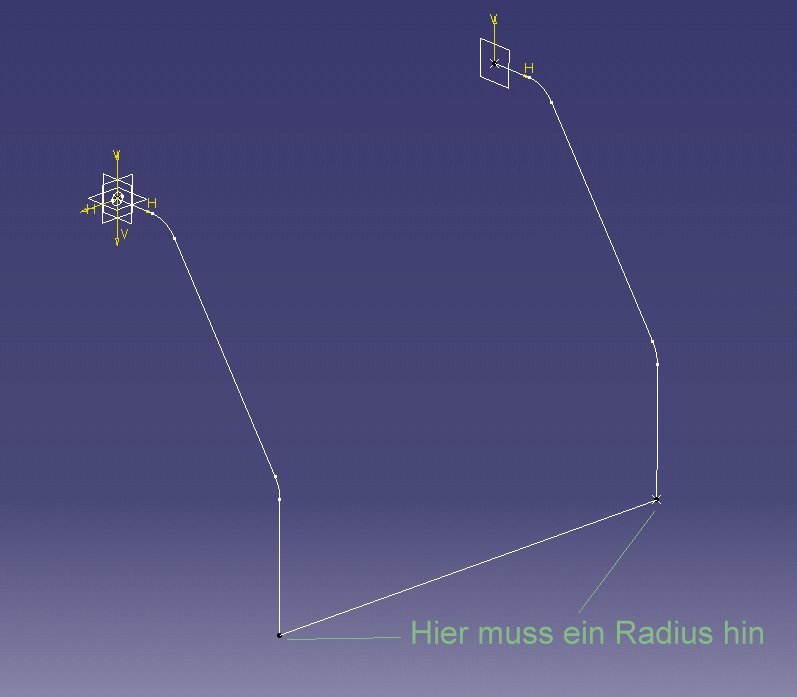

Problem ist nur, ich weiß nicht genau wie ich die Skizze erstellen soll. Habe nun insgesamt drei Skizzen gemacht, müsste jetzt allerdings noch die Querlinie mit einem Radius an die anderen beiden Skizzen anbinden? Wie geht das???
Liebe Grüße
dieCatja

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 12. Mrz. 2007 16:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dieCatja 10 Unities + Antwort hilfreich
Servus

Da gibt es mal wieder verschiede Möglichkeiten (wie fast immer in CATIA).

- Du könntest die Querline auch in einer Skizze erstellen und dabei die Radien mit zeichnen. Durch verscheiden (im Flächenmodul) der drei Skizzen erhälst du deine Leitkurve.

- im Flächenmodul gibt es die Funktion "3D-Kurve", damit sollte es auch funktionieren.

Gruß

Bernd

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jkaestle
Mitglied



Sehen Sie sich das Profil von jkaestle an!   Senden Sie eine Private Message an jkaestle  Schreiben Sie einen Gästebucheintrag für jkaestle

Beiträge: 1091
Registriert: 08.02.2002

 erstellt am: 12. Mrz. 2007 17:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dieCatja 10 Unities + Antwort hilfreich
Hallo,
im Generative Shape Design, Toolbar "Circle-Conic" die Funktion "Corner" (siehe Anhang)

------------------
Viele Grüße
Jochen Kästle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dieCatja
Mitglied



Sehen Sie sich das Profil von dieCatja an!   Senden Sie eine Private Message an dieCatja  Schreiben Sie einen Gästebucheintrag für dieCatja

Beiträge: 50
Registriert: 22.04.2004

Windows 7
Catia V5- R19, SP3

erstellt am: 13. Mrz. 2007 09:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Vielen Dank für Eure Antworten!
Ich habe es hinbekommen!


Nochmals tausend Dank
und liebe Grüße
dieCatja

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

stefan_r
Mitglied
Konstrukteur


Sehen Sie sich das Profil von stefan_r an!   Senden Sie eine Private Message an stefan_r  Schreiben Sie einen Gästebucheintrag für stefan_r

Beiträge: 259
Registriert: 09.10.2001

WIN7 Pro
CATIA V5 R19SP6HF13
MD2 XM2 DP2+GAS+....
HP Z400 Intel®Xeon® W3565@3,20GHz /12GB
Nvidia Quadro FX1800 /259.70

erstellt am: 13. Mrz. 2007 16:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dieCatja 10 Unities + Antwort hilfreich


Hallo,

noch eine Möglichkeit:

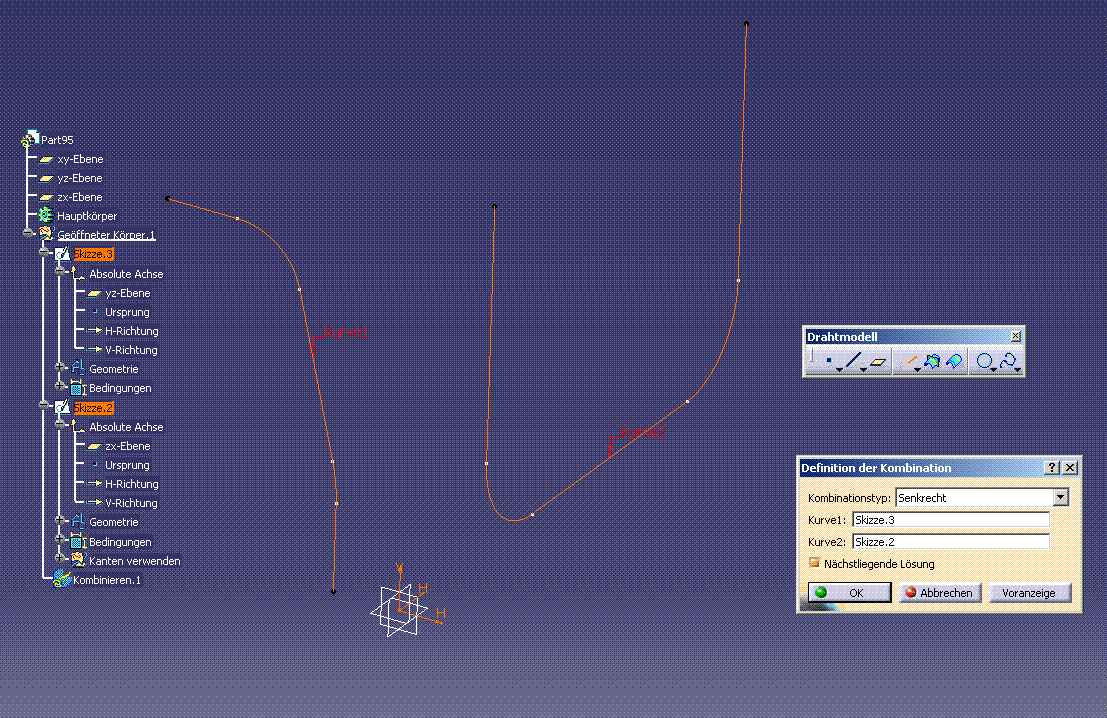

1. Skizze mit "Seitenansicht"
2. Skizze mit "Vorderansicht"

GSD->Drahtmodell->Kombinieren - Fertig

------------------
Gruss

Stefan R.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
