Hallo,
ich würde gerne ein Rundprofil mit variablen Höhen erstellen

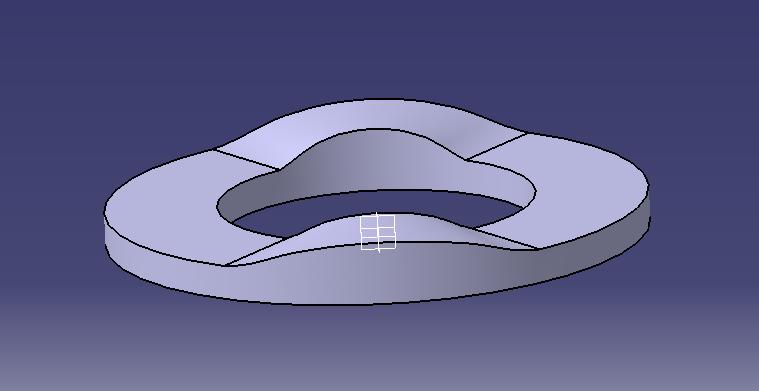

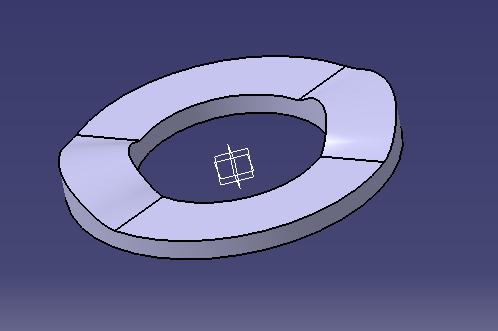

ich weiß nicht genau wie ich das erklären soll deswegen hab ich mal ein Beispiel in Catia erstellt, dieses habe ich mit Flächen erstellt und dann verschnitten aber das ist kein optimales Ergebnis das geht doch sicher auch einfacher aber wie?
Gruss

P.S. benutze V5R16

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 819
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 28. Feb. 2007 21:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für catia.user 10 Unities + Antwort hilfreich
Servus,

warum mit Flächen? Das geht doch auch im PartDesign...
Wo genau liegt Dein Problem? Und warum ist das Ergebnis nicht optimal?
Erkläre das mal genauer.

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

catia.user
Mitglied
Azubi

Sehen Sie sich das Profil von catia.user an!   Senden Sie eine Private Message an catia.user  Schreiben Sie einen Gästebucheintrag für catia.user

Beiträge: 3
Registriert: 28.02.2007

 erstellt am: 01. Mrz. 2007 10:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
also ich wüsste nicht genau wie das im part design gehen soll gibt es da irgendeinen speziellen befehl für?
es geht darum über die oberfläche soll eine rolle laufen deswegen muss sie überall plan sein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hilbo
Mitglied



Sehen Sie sich das Profil von hilbo an!   Senden Sie eine Private Message an hilbo  Schreiben Sie einen Gästebucheintrag für hilbo

Beiträge: 513
Registriert: 06.01.2005

 erstellt am: 01. Mrz. 2007 13:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für catia.user 10 Unities + Antwort hilfreich
da, probier mal.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



 		erstellt am: 03. Mrz. 2007 20:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat
Hallo zusammen,

@catia.user:
die einfachste Möglichkeit dürfte sein, die vorhandene Fläche ais (Option To Surface).

Ansonsten dürfte es mehrere Lösungen geben und je länger ich darüber nachdenke, desto schrägere Lösungen fallen mir ein.

Viele Grüße,

CEROG

------------------
Inoffizielle CATIA-HIlfeseite
CATIA-FAQ
Inoffizielle Linux-Hilfeseite

http://www.cad-gaenssler.de

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3731
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 04. Mrz. 2007 16:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für catia.user 10 Unities + Antwort hilfreich
hallo catiauser
deine erklärung verstehe ich nicht ganz. Deine Beispiele zeigt keine planare Fläche!
Rollt deine rolle im kreis? Ist die rolle also ein konus? oder rollt sie nur in einer linearen richtung über das teil?
gruß, tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

catia.user
Mitglied
Azubi

Sehen Sie sich das Profil von catia.user an!   Senden Sie eine Private Message an catia.user  Schreiben Sie einen Gästebucheintrag für catia.user

Beiträge: 3
Registriert: 28.02.2007

 erstellt am: 05. Mrz. 2007 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
das profil dreht sich um die eigene Achse, sodass sie die rolle jedesmal an einer bestimmten stelle nach unten drückt.
es soll eine planare fläche mit definierten radien sein.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 819
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 05. Mrz. 2007 17:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für catia.user 10 Unities + Antwort hilfreich
Servus,

Zitat:
Original erstellt von catia.user:
also ich wüsste nicht genau wie das im part design gehen soll gibt es da irgendeinen speziellen befehl für?
es geht darum über die oberfläche soll eine rolle laufen deswegen muss sie überall plan sein

sorry, hab mir das Teil noch mal angeschaut! Das ist (nur) im Part design doch nicht so einfach  ! Also die Lösung von hilbo ist wohl die einfachste.

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kleinHugo
Mitglied



Sehen Sie sich das Profil von kleinHugo an!   Senden Sie eine Private Message an kleinHugo  Schreiben Sie einen Gästebucheintrag für kleinHugo

Beiträge: 23
Registriert: 06.06.2003

V5R19
V56 2014SP04

erstellt am: 09. Mrz. 2007 14:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für catia.user 10 Unities + Antwort hilfreich

RundprofilmitvariablerHoehe.zip

Hallo,
hab mal ein bisschen gespielt und eine Variante mit LAW im GSD erstellt.
Vielleicht hilft´s wem.

Schönes Woe
kleinHugo
