Hallo Zusammen,

ich bin derzeit bei der Arbeit mit der Beschriftung von Wellen (Rundteile) beschäftigt und zwar in der Rotation und habe hier Probleme. Ich arbeite mit CATIA V5 R15. Ich möchte Euch um Hilfe und Typs.

Vielen Dank im voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo gashi,

möchtest du die Beschriftungen per Makro machen?

Es wäre für uns auch sehr hilfreich, wenn du dein problem beschreiben könntest und vielleicht sogar ein pasr Fehlermeldungen posten könntest.

Viele Grüße,

CEROG

------------------
Inoffizielle Linux-Hilfeseite
http://www.cad-gaenssler.de

---


Hallo Cerog,

vielen Dank für die schnelle Antwort.

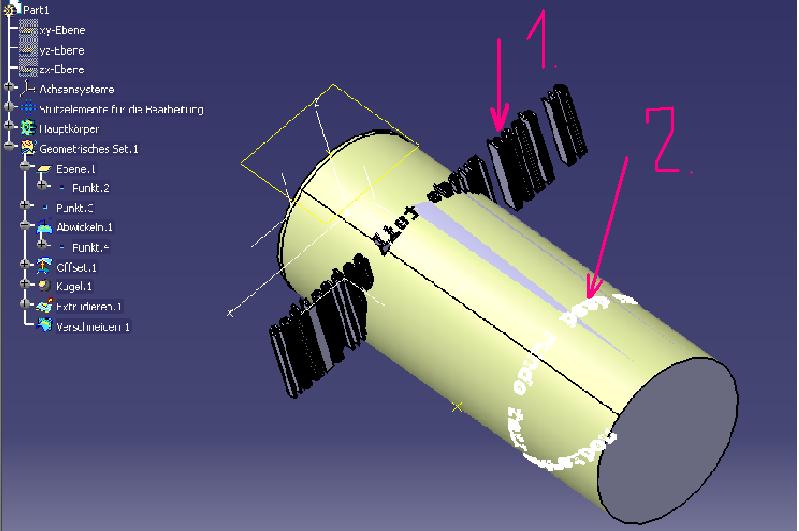

Ich habe bisher nur 3 Buchstaben auf eine Zylinderfläche eingraviert. Nun muss ich aber 2 lange Wörter eingravieren und da komme ich nicht weiter. Einige screenshot JPG füge ich bei.
Ich habe bisher noch nicht mit Makros gearbeitet. Ich arbeite noch nicht so lange mit CATIA V5 R15. Im Betrieb habe ich keine volle Version. (Part Desgine, Assembly, Generative Shape Designe, Skech und Drafting)
Besteht die Möglichkeit, die Beschriftung ohne Makros zu machen? Oder was ist der einfachste Weg?
Über eine rasche Antwort würde ich mich sehr freuen und bedanke mich schon jetzt für die Hilfe.

MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Gashi,

nachdem der Beitrag jetzt dort ist, wo er hingehört - im Partdesign-Forum, habe ich den Verdacht, daß du für jedes Zeichen eine Skizze brauchst - zumindest mit deiner Lizenzkonfiguration. Wenn du Das Sheetmetal-Modul hättest, sähe es wohl anders aus. Ich weiß auch gerade nicht, ob es unter CATIA V5 ein "Engraving-Tool" gibt, daß auf gekrümmten Flächen Gravuren erstellen kann.

Ich kann es gerade nicht austesten, könnte mir aber vorstellen, daß folgende Arbeitsweise zu einem einigermaßen brauchbaren Ergebnis führt, wenn sie auch sehr umständlich ist:

- Eine Skizze mit dem gesamten Text erzeugen
- Für jedes Zeichen eine Ebene erzeugen, die entsprechend gedreht ist,
- Die Skizze entsprechend oft kopieren und Basisebenen der Skizzen ändern.
- Mit den einzelnen Skizzen entsprechende Taschen erzeugen.

Diese Vorgehensweise ist aber ziemlich primitiv.

Viele Grüße,

CEROG
PS: Vielleicht hilft dir dieser Tipp aus der Trickkiste ja auch weiter.
------------------
Inoffizielle Linux-Hilfeseite
http://www.cad-gaenssler.de

---

Hallo gashi,

wie wäre folgender Vorschlag. Du kannst mittels Materialzuordung auch Bilder auf beliebige Part mappen. Daher die Idee, das Du Dir ein Bild des gewünschten Textes erzeugt und dieses auf dein Part mapst.
Allerdings ist dadurch der Text nicht Solid-Konstruiert, sondern eben nur auf der Welle als Materialdarstellung zu sehen.
Hätte aber den Vorteil, das die Bilder mit dem Beschriftungstext schnell zu erzeugen sind, und schnell auf der Welle projeziert sind.

Joseph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Joseph,

Vielen Dank für deinen Tipp. Allerdings weiß ich nicht wie man mappt. Kannst du mir hierzu genauere Info geben (Anleitung)? Ich muss diese Beschriftung auch in 2D-Ableitungen genau bemaßen. Ich habe eine Lizens für Wireframe und Surface Designe und nicht Shape Designe (falsch geschrieben).

mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

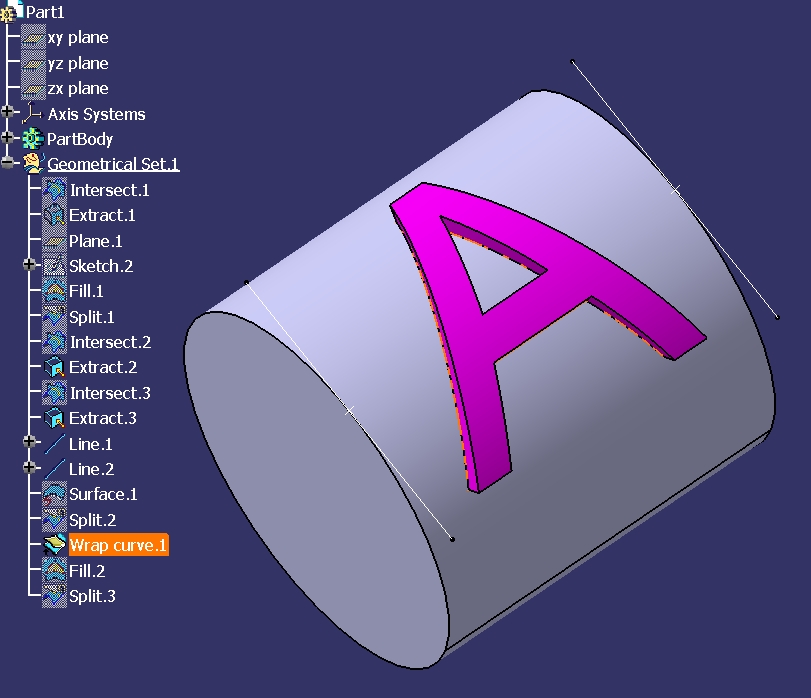

die sauberste Lösung für dieses Problem ist die Funktion  "WrapSurface". Ich habe mal ein Bild angehangen.
Vermutlich benötigst Du dazu eine Zusätzliche Lizenz - aber nur zur erstmaligen Erstellung des Teils.
Später kannst Du jederzeit den Text durch einen anderen Text ersetzen - ohne zusätzliche Lizenz.
Die bisherigen Lösungen sind meiner Meinung nach nicht exakt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn Du sehr oft solche Problematiken lösen musst, lohnt es sich vieleicht die Applikation Catia - Type3 anzuschauen.

Da kann man sehr viel in dieser Richtung machen

Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo gashi,

wenn du den Schriftzug 2D-Ableiten mußt und bemaßen, kannst Du meinen Vorschlag getrost vergessen. Die Schrift würde nur wie eine Materialeigenschaft dargestellt, und eignet sich nicht zur Zeichungsableitung.

Gruß
Joseph

PS gewünschte Anleitung kommt noch

[Diese Nachricht wurde von Joseph.Metzler am 08. Aug. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

HAllo Gashi,

hast du eine Möglichkeit, mit deiner Wireframe und Surface-Lizenz abwicklungen zu erzeugen bzw. Kurven, die auf abgewickleten Flächen sind, auf die gekrümmte Fläche zu transferieren? Dies ist ein Zusatzprodukt.

Dann besteht die Möglichkeit, eine Fläche vom Zylinder abzuleiten, diese abzuwicklen und auf ihr den Text zu erstellen. Nach einem Transfer der Kurven auf die gekrümmte Fläche kannst du für die einzelnen Zeichen begrenzte Flächen erstellen und diese in der Part-Workbench in einem getrennten Körper aufdicken. Danach einfach über eine boolesche Operation abziehen.

Viele Grüße,

CEROG

------------------
Inoffizielle Linux-Hilfeseite
http://www.cad-gaenssler.de

---

Hallo Ceroc,
bei der Arbeit habe ich leider keinen Internetzugang, somit kann ich nicht gleich erneut Kontakt aufnehmen um erneut Fragen zu stellen.Mit Wireframe und Surface-Lizenz kann ich alle Flächen und Abwicklungen machen aber leider habe ich hierbei überhaupt keine Erfahrung und brauche deshalb Schritt für Schritt-Anweisungen. Bisher habe ich hier nur Nut und Federn erstellt.
Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ideas,
das sieht sehr gut aus kannst du mir hier genauere Anweisungen geben?
Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Axel,
wir haben bei der Firma eine Anfrage gestartet. Leider kam keine Rückantwort.
Trotzdem vielen Dank, falls du noch andere Ideen hast wäre das super
Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Gashi,

leider habe ich bei mir keine Möglichkeiten, Abwicklungen zu erstellen. Ich habe damit leider keine Erfahrungen. Dazu müßte ich mich durch die Online-Doku wühlen...

Sorry.

Viele Grüße,

CEROG

------------------
Inoffizielle Linux-Hilfeseite
http://www.cad-gaenssler.de

---

Wenn du mir die Anschrift mitteilen könntest für die Online Doku, wühl ich mich selst durch. Das wär super. Hab sie noch nicht gefunden
Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo gashi,

ich bin ab morgen wieder unterwegs. Es geht nach Norddeutschland - oder was man hier im schwäbischen Busch dafür hält.

Übernächste Woche bin ich wieder hier unten. Dann könnten wir uns treffen - ich muß sowieso an dem Dienstag geschäftlich in die Schweiz...

Ansonsten frag mal eure Admins.

Viele grüße,

CEROG

------------------
Inoffizielle Linux-Hilfeseite
http://www.cad-gaenssler.de

---

Hallo Cerog,
das würde prima passen. Habe dann Urlaub und könnte mich nach dir richten. Setz dich vorher kurz mit mir in Verbindung Tel. 0xxx xxxxxx oder 0xxxx/xxxx.
Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Gashi,

ein Tipp für's nächste Mal:
Keine Telefonnummern oder E-Mail-Adressen in einem öffentlichen Forum posten. Dadurch bekommst du nur Spam. Und es gibt auch Telefon-Spam...
Besser wäre es per PM gewesen.

Ich habe die Nummern gesichert und in deinem Posting gelöscht.

Viele Grüße,

CEROG

------------------
Inoffizielle Linux-Hilfeseite
http://www.cad-gaenssler.de

---

Hi Cerig,

Vielen Dank ich habe nicht gewust, sorry.

mfg

gashi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---
