Thema: Abstandmessen bei Überschneidungen (1315 mal gelesen)

Martin K
Mitglied
Konstrukteur, CAD Administrator

Senden Sie eine Private Message an Martin K

Schreiben Sie einen Gästebucheintrag für Martin K

Beiträge: 141
Registriert: 24.01.2002

erstellt am: 07. Jun. 2006 10:46

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo

Ich möchte den größten Abstand zwischen einem Kreis und einer Linie messen. Da die beiden sich aber schneiden bekomme ich nur den Schnittpunkt angezeigt mit Abstand 0.

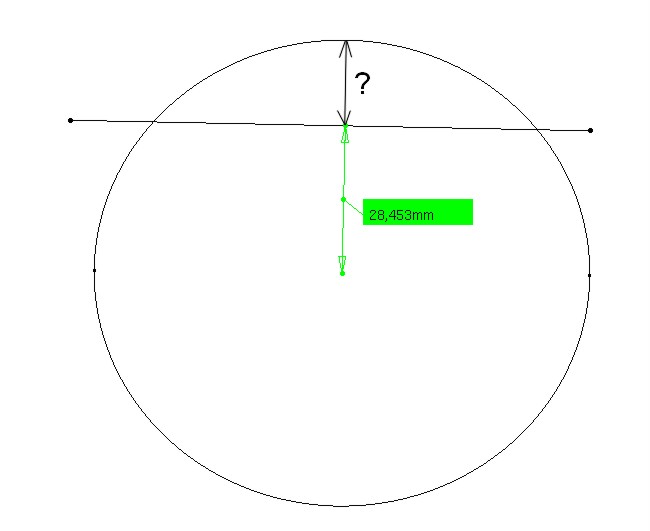

Mittelpunkt zur Linie funktioniert. Siehe angehängtes Bild.

Wie bekommt man den Abstand "?" heraus?

Danke

Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

predy
Mitglied
Industriedesigner

Senden Sie eine Private Message an predy

Schreiben Sie einen Gästebucheintrag für predy

Beiträge: 777
Registriert: 05.07.2003

CATIA V5R16 SP3 64Bit
Windows XP Pro X64 Edition
2x Intel Xeon 3.6GHz 4GB RAM
Nvidia Quadro FX 3450/4000 SDI 256MB

erstellt am: 07. Jun. 2006 13:05

<-- editieren / zitieren -->

Unities abgeben:

Nur für Martin K

ich würde mnir einen punkt auf den kreis konstruieren, und dann von linie zu punkt messen...

gruss

predy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MaxZ
Mitglied
Computer Aided Designer

Schreiben Sie einen Gästebucheintrag für MaxZ

Beiträge: 125
Registriert: 24.05.2005

V5 R14 SP6 HF17

erstellt am: 07. Jun. 2006 13:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für Martin K

... ich würd mir einen Parameter erstellen, mit eine Formel:
Parameter = Abstand(Mitelpunkt-Linie) - Radius

Wenn der Wert negativ wird weißst du dass sich die Linien schneiden.
Wenn dir das egal ist einfach aus dem Ergebnis den Betrag machen.
(Parameter = abs(Abstand(Mitelpunkt-Linie) - Radius)

HTH Hope this helps (Hoffe, es hilft weiter) !
Ciao
Max

------------------
--- Der frühe Vogel fällt nicht weit vom Stamm. ---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Martin K
Mitglied
Konstrukteur, CAD Administrator

Beiträge: 141
Registriert: 24.01.2002

erstellt am: 07. Jun. 2006 13:39

<-- editieren / zitieren -->

Unities abgeben:

Vielen Dank für Eure Ideen

Mir war schon bewusst, dass man mittels Hilfskonstruktionen oder Formeln das Maß ermitteln kann. Ich denke aber, es sollte möglich sein das Maß einfach in CATIA zu messen?

Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MaxZ
Mitglied
Computer Aided Designer

Beiträge: 125
Registriert: 24.05.2005

V5 R14 SP6 HF17

erstellt am: 07. Jun. 2006 14:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für Martin K

... wenn dus unbedingt nicht berechnen willst:
Constraint rein machen und als Referenz definieren.

Wie und obs mit "Measure" geht weiß ich nicht,
seh aber auch nicht die Notwendigkeit zu messen.

<edit>
was mir noch auffällt:
Der "größte Abstand" zwischen Linie und Kreis ist in deinem Bild
(Durchmesser - "?"), und nicht "?".
Auch darum hier die Schwierigkeit für CATIA zu entscheiden.
</edit>

------------------
--- Der frühe Vogel fällt nicht weit vom Stamm. ---

[Diese Nachricht wurde von MaxZ am 07. Jun. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
