Thema: spirale? (625 mal gelesen)
|
Lori-dori
Mitglied
   Beiträge: 3
Registriert: 31.05.2006
|
erstellt am: 31. Mai. 2006 21:59  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich bin noch ziemlich unerfahren bei Catia und hab jetzt mal eine Frage. Ich will folgendes Teil im Part Design erstellen: http://forum.paeda05.de/Lorenz/B84_1.jpg (die Ecke fehlt nur zum bemaßen) http://forum.paeda05.de/Lorenz/B84_2.jpg
Ich hab das auch schon alle schön als Drehteil gemacht, nur diesen oberen Teil bekomme ich nicht hin. Ich habe mir gedacht, dass ich das ganze Teil erstmal nach oben etwas länger mache und dann diese beiden Zacken da rausschneide oder so, aber wie geht sowas? Ich dachte ich macht das mit der Funktion "Rille", allerdings muss ich dann eine Zentralkurve erstellen, die im 3D Raum liegt (sowohl die Form des Kreisbogens, als auch steigend), wie mach ich sowas? oder gibt es eine einfachere Lösung? Über eine schnelle Antwort würde ich mich freuen, danke Lori Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lusilnie
Mitglied
Beiträge: 1486
Registriert: 13.07.2005
|
erstellt am: 01. Jun. 2006 00:22 <-- editieren / zitieren --> Unities abgeben: Nur für Lori-dori
Hallo Lori-dori, die Idee ist, glaube ich, ganz gangbar. Für die "Kurve im Raum" verwendest Du einfach die Funktion "Helix" aus dem "Generative_Shape_Design" (Flächenkonstruktion). Die Funktion ist fast selbsterklärend und auch durch "Spielerei" schnell verständlich. Dazu noch das Profil aus der ebene Skizze und schon ist Dein Abzugskörper fertig!
Reicht das als Antwort?
mfg,
Lusilnie
------------------
Alle Aussagen zu DassaultSystemes-Produkten sind sehr optimistisch, selbst diese!!! frei nach größeren Geistern Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Lori-dori
Mitglied
Beiträge: 3
Registriert: 31.05.2006
|
erstellt am: 01. Jun. 2006 01:03 <-- editieren / zitieren --> Unities abgeben:
Erstmal danke für die schnelle Antwort. mhm also entweder habe ich nicht richtig ausgedrückt, was ich machen will oder ich hab deinen Vorschlag falsch umgesetzt  Wenn ich das so mache, wie du gesagt hast macht der zwar eine Spirale, nur dass das Ende dieser Spirale nicht horizontal sprich parallel zur Stirnfläche meines Körpers ist. Außerdem wandert der ganze Ausschnitt irgendwie nach aussen.

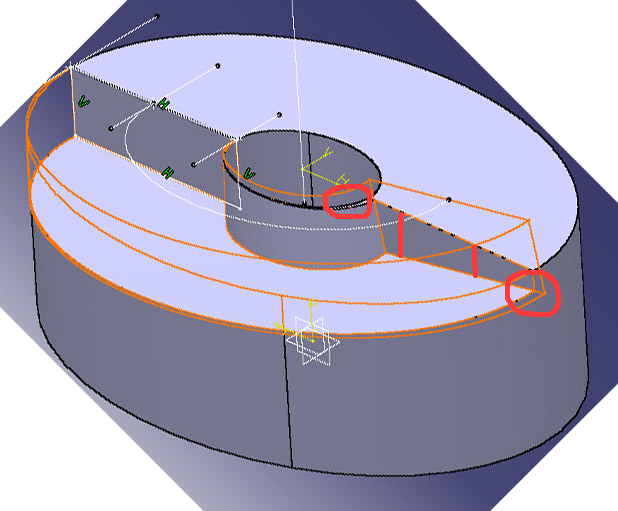

Ich habe mal ein Screenshot angehängt, vielleicht macht der deutlich, was ich meine. Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 01. Jun. 2006 04:32 <-- editieren / zitieren -->
HAllo zusammen, kann es sein, daß du die Version "Spirale" verwendet hast, anstelle von "Helix"? Im übrigen wäre es nicht so schlimm, wenn ein Abzugskörper in den freien Bereich reinragt, in Gegenteil, da hast dann sicher keine Probleme mit eventuellen Toleranzen in der internen Darstellung. Viele Grüße, CEROG ------------------
 Inoffizielle Linux-Hilfeseite
Meine Firma |
Lori-dori
Mitglied
Beiträge: 3
Registriert: 31.05.2006
|
erstellt am: 01. Jun. 2006 13:10 <-- editieren / zitieren --> Unities abgeben:
Hallo, danker erstmal für die Hilfe, ich war heute mal bei unserer fachschaft, und die haben mir prompt ausgeholfen. Der Knackpunkt ist, dass man bei der Rille einstellen muss Profilsteuerung: Auszugsrichtung und nicht "Winkel beibehalten" oder was auch immer die Grundeinstellung ist. Danke nochmal Lorenz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
