Thema: Part - Bohrung auf Achse von der anderen Bohrung verschieben (2528 mal gelesen)

Feyza
Mitglied

Senden Sie eine Private Message an Feyza

Schreiben Sie einen Gästebucheintrag für Feyza

Beiträge: 605
Registriert: 12.01.2004

AutoCAD Mechanical 2008
Partsolution V8
Catia V5R18Sp2
Windows XP
VB6 / VB.NET

erstellt am: 14. Dez. 2005 12:19

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo Zusammen,

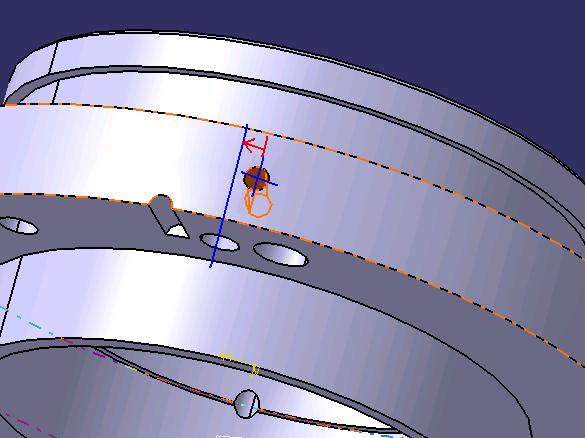

siehe Bild.
Ich möchte gerne die Bohrung auf die Achse von der Bohrung verschieben. Im Skizzierer die Bedingungen setzten. Irgendwie macht er das nicht. Der Abstand steht dann auf 0, aber die Bohrung liegt nicht über der anderen Bohrung.

Wie kann man die Bohrung am besten dorthin verschieben?!

Danke für jede Unterstützung.

Schöne Grüße
Feyza : )

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hilbo
Mitglied

Senden Sie eine Private Message an hilbo

Schreiben Sie einen Gästebucheintrag für hilbo

Beiträge: 513
Registriert: 06.01.2005

erstellt am: 14. Dez. 2005 13:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für Feyza


Hmm,
das ist ja was. Habe ich auch schon gemacht, aber hier ist wirklich ein Problem. Ich habe es nachvollzogen und habe ein korrektes Ergebnis nur mit zusätzlichen Ebenen hinbekommen:
1. 3D-Punkt erzeugen über Kreis-/ Kugelmittelpunkt in die Stirnseitige Bohrung.
2. Ebene tangential zu Fläche erzeugen, Fläche ist der Zylindermantel, Punkt der 3D-Punkt auf der Bohrungsmitte. Die Ebene ist dann bereits zur Zylinderfläche passend ausgerichtet
3. neue Ebene, rechtwinklig zu der aus 2. Zum Fangen der Rotationsachse der Bohrung Shift gedrückt halten und mit Cursor in die Bohrung fahren. Dann wird die Achse auch angezeigt.
4. radiale Bohrung erzeugen, allerdings in Feld "Richtung" senkrecht zur Fläche deaktivieren und die in 2. erzeugte Ebene als Referenz anwählen. Nun die Bohrung zur Ebene aus 3. bemaßen.

Jetzt ist das Ergebnis so, wie es sein soll.
Ziemlich umständlich, oder? Vielleicht weiß noch jemand einen anderen Weg.
Gruß hilbo

------------------
Sucht, und Ihr findet!
Buddha
