Autor Thema:  Projektionspunkte ???? (2979 mal gelesen)
noxx
Mitglied
Steuerzahler


Sehen Sie sich das Profil von noxx an!   Senden Sie eine Private Message an noxx  Schreiben Sie einen Gästebucheintrag für noxx

Beiträge: 803
Registriert: 13.12.2004

 erstellt am: 01. Nov. 2005 13:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Kann mir mal einer an einem einfachen Beispiel erklären, wie man Projektionspunkte erstellt, und was man man diesen machen kann ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Daniel Mourek
Mitglied



Sehen Sie sich das Profil von Daniel Mourek an!   Senden Sie eine Private Message an Daniel Mourek  Schreiben Sie einen Gästebucheintrag für Daniel Mourek

Beiträge: 302
Registriert: 12.07.2004

CATIA V5R17 mit SP4
Windows XP mit SP2
P4 3GHz
2GB RAM

erstellt am: 01. Nov. 2005 13:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für noxx 10 Unities + Antwort hilfreich


Hallo Noxx,
nach meiner Meinung dient Funktion "Projektionspunkt" nur zur Arbeitsvereinfachung. Diese Funktion projiziert einen Punkt (oder mehrere Punkte) senkrecht zur andere Geometrie (z.B. Spline). Diese Projektion kann "senkrecht" oder "entlang einer Richtung" sein.

Vorgang:
1) Punkt erstellen
2) Auf Ikone klicken
3) Neuer Punkt auswählen
4) Geometrie auswählen

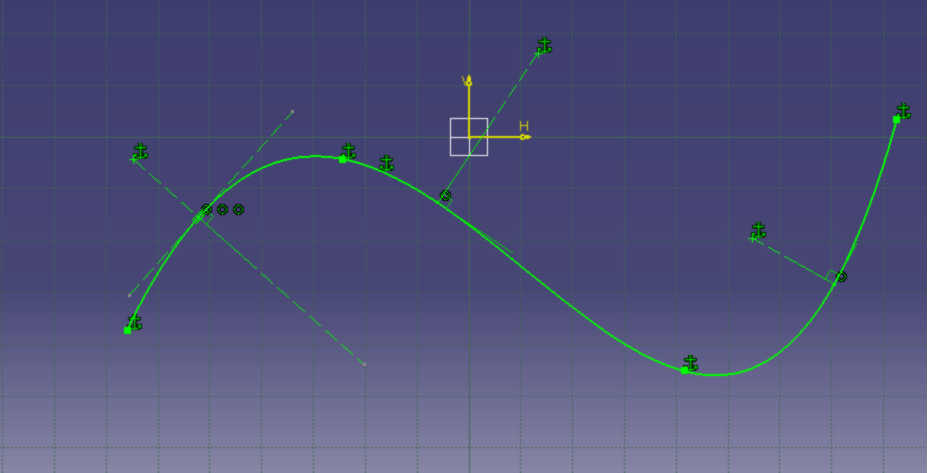

Auf meinem Bild:
Punkt links habe ich mit mehreren Funktionen (3-4) erstellt. Punkte rechts habe ich mit Funktion "Projetionspunkt" erstellt.

Momentan kenne ich aber keine praktische Ausnutzung für diese Funktion.

Mit freundlichen Grüßen
Daniel Mourek
