Hi, kann mir jemand bei der erstellung eines schrägen Blockes helfen? d.h. der Block soll auf der einen Seite um 12mm auf der anderen nur um 6mm "herauskommen"

Hier noch ein Bild zur verdeutlichung (Auf free klicken): http://rapidshare.de/files/1523019/dsfge785347f.jpg.html

Falls das nicht geht wäre ich für eine alternative Lösung sehr dankbar.

Vielen Dank im Voraus
Snooze

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Daniel Mourek
Mitglied

Senden Sie eine Private Message an Daniel Mourek

Schreiben Sie einen Gästebucheintrag für Daniel Mourek

Beiträge: 302
Registriert: 12.07.2004

CATIA V5R17 mit SP4
Windows XP mit SP2
P4 3GHz
2GB RAM

erstellt am: 01. Mai. 2005 20:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für Snooze

Hallo Snooze,
du kannst z.B. in Generative Shape Design eine Skizze erstellen. In diese Skizze kann nur eine Line, die auf eine Seite 8 mm und auf andere Seite 12mm über obere Fläche ist, werden. Dann kannst Du diese Skizze auf Fläche extrudieren. Und dann in Part Design in "Pad" es ist möglich "Up to surface" auswählen.

Zusammenfassung:
Ein Pad nach schiefe Fläche erstellen.

Mit freundlichen Grüßen
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Snooze
Mitglied

Beiträge: 3
Registriert: 01.05.2005

erstellt am: 01. Mai. 2005 20:26

<-- editieren / zitieren -->

Unities abgeben:

Danke für die schnelle Antwort, aber ich hab leider keine Ahnung, wie das geht, was du gesagt hast.
Wäre super, wenn du mir das genauer beschreiben könntest.

Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Daniel Mourek
Mitglied

Beiträge: 302
Registriert: 12.07.2004

CATIA V5R17 mit SP4
Windows XP mit SP2
P4 3GHz
2GB RAM

erstellt am: 02. Mai. 2005 09:31

<-- editieren / zitieren -->

Unities abgeben:

Nur für Snooze


Hallo Snooze,

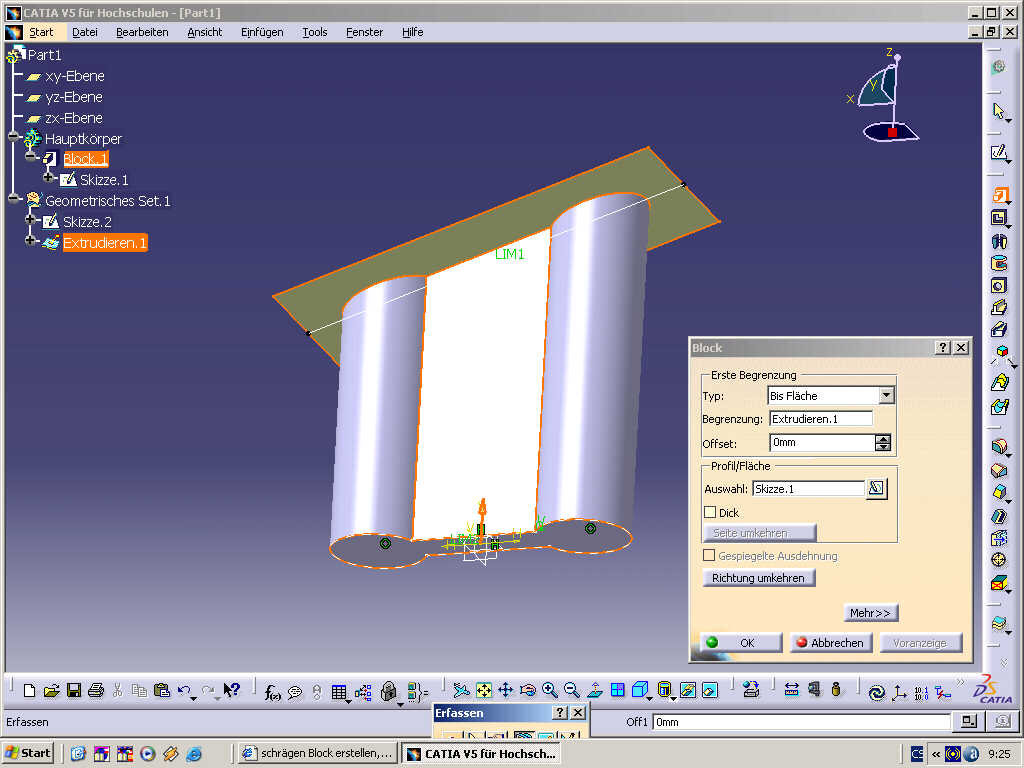

ich schicke Dir ein Bild, wo ist Situation dargestellt.

Du mußt eine Fläche (gelbe) erstellen. Das kannst du mit Hilfe Generative Shape Design machen. Dort mußt du "Skizze.2" zeichnen. Dann diese Skizze extrudieren.

Dann mußt du ins "Start->Part Design" gehen und hier Block "bis Fläche" erstellen.

Mit freundlichen Grüßen
Daniel Mourek

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater

Senden Sie eine Private Message an thomasacro

Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 02. Mai. 2005 12:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für Snooze


Hi Snooze
Du kannst auch zwei Körper mit einer booleschen Operation "verschneiden"
oder du nimmst direkt die Funktion "Kombinierter Volumenkörper (siehe Bild)
Gruß Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Snooze
Mitglied

Beiträge: 3
Registriert: 01.05.2005

erstellt am: 02. Mai. 2005 16:37

<-- editieren / zitieren -->

Unities abgeben:

Danke Leute für eure Hilfe. Aber heute hat sich ein Tutor der Sache angenommen, und dieser hatte auch massive Probleme mit diesem Teil. Er hat die Sache aber hinbekommen, und damit hat sich die Sache erledigt!
