Thema: Bohrungsachse an CATPart ableiten ? (2618 mal gelesen)
|
hjschmid
Mitglied
CAD-Betreuung
   Beiträge: 76
Registriert: 07.12.2000
|
erstellt am: 29. Sep. 2004 11:20  <-- editieren / zitieren -->   Unities abgeben:
Hallo V5´ler, wer hat nen Tip wie ich an einem Klötzchen mit einer Bohrung die Achse nachträglcih erzeugen / ableiten kann ? Echte Anfängerfrage - zugegeben aber schon mal danke für einen kleinen Tip ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DCN
Mitglied
Maschinenbauingenieur
Beiträge: 516
Registriert: 23.01.2004 CATIA V5R32
Creo 7.0
3DCS 8.0
|
erstellt am: 29. Sep. 2004 11:28 <-- editieren / zitieren --> Unities abgeben: Nur für hjschmid
|
hjschmid
Mitglied
CAD-Betreuung
Beiträge: 76
Registriert: 07.12.2000
|
erstellt am: 29. Sep. 2004 11:50 <-- editieren / zitieren --> Unities abgeben:
Danke Nguyen - damit funktioniert es..... aber dafür ist die GSD-Lizenz erforderlich. Gibt es eine ähnlich schnelle Lösung auch unter Partdesign (MD2-Lizenz) ? Die Alternative (Punkte, Linien usw. erzeugen) scheint mir recht umständlich. Zudem muß man auch dafür nach Wireframe and Surface wechseln - bzw. sich mit einigen Kontextmenues herumschlagen. Nochmals Danke ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
denc_ag
Mitglied
Beiträge: 742
Registriert: 08.08.2002 AIX 5.1 / WIN XP
CATIA V5 R12SP3 / R14SP1 / R14SP3
|
erstellt am: 29. Sep. 2004 12:47 <-- editieren / zitieren --> Unities abgeben: Nur für hjschmid
|
corso
Mitglied
Dipl.-Ing. (FH)
Beiträge: 206
Registriert: 18.08.2004 R14 SP5 HF15
|
erstellt am: 29. Sep. 2004 12:56 <-- editieren / zitieren --> Unities abgeben: Nur für hjschmid
Hallo! Zwischenfrage: Wofür brauchst Du die Achse eigentlich genau? Ich erzeug mir nie Bohrungsachsen, da für alle Funktionen, wo sie von Nöten wäre, CATIA automatisch die Bohrungsmittelachse "fängt". Gruß
Matthias Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DCN
Mitglied
Maschinenbauingenieur
Beiträge: 516
Registriert: 23.01.2004
|
erstellt am: 29. Sep. 2004 13:10 <-- editieren / zitieren --> Unities abgeben: Nur für hjschmid
Zitat:
Original erstellt von corso:
Hallo!Zwischenfrage: Wofür brauchst Du die Achse eigentlich genau? Ich erzeug mir nie Bohrungsachsen, da für alle Funktionen, wo sie von Nöten wäre, CATIA automatisch die Bohrungsmittelachse "fängt". Gruß
Matthias
Hallo Mathias, ich bin schon mal beim Powercopy wegen der Achse reingefallen (in V5 natürlich, es gibt ein entsprechendes Thread). Für Kunststoff- oder Gussteile ist es manchmal hilfsreich, wenn die Achsen da sind. Weil man an den Befestigungsdomen Versteifungsrippe als Powercopies anbringen kann! Gruß Nguyen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hjschmid
Mitglied
CAD-Betreuung
Beiträge: 76
Registriert: 07.12.2000
|
erstellt am: 29. Sep. 2004 14:52 <-- editieren / zitieren --> Unities abgeben:
|
hjschmid
Mitglied
CAD-Betreuung
Beiträge: 76
Registriert: 07.12.2000
|
erstellt am: 29. Sep. 2004 14:59 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von denc_ag:
Warum muss man für Point, Line ins GSD wechseln? Einfach im Part Design die Toolbar "Reference Elements" aktivieren.
..OK ok..der Einwand ist richtig - aber er löst leider das eigentliche Problem auch nicht. Mit MD2 werden in den "Reference Elements" bei line keine Achsen angeboten wie unter GSD.
Gruß HJ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
corso
Mitglied
Dipl.-Ing. (FH)
Beiträge: 206
Registriert: 18.08.2004 R14 SP5 HF15
|
erstellt am: 29. Sep. 2004 15:36 <-- editieren / zitieren --> Unities abgeben: Nur für hjschmid
OK, geb mich geschlagen  @DCN: Bis jetzt hab ich noch nicht so viel mit PowerCopies gearbeitet, deswegen glaub ich Dir einfach bei deiner Aussage. @hj: in deinem Fall hast Du auch recht. Für die Definition der Achsrichtung braucht man zwar normalerweise keine erzeugte Achse (er würde die Bohrungsmittenachse nämlich fangen). Aber wenn Du ein Koordinatensystem dort erzeugen willst, brauchst Du wohl den Ursprungspunkt. Wie hast Du den aber erzeugt? Ich hab's gerade probiert und die einfachste Variante war Verschneidung von Offsetebene und Bohrungsachse (hier fängt CATIA leider nicht die Achse...). Wenn man den Weg geht, ist man aber sowieso im GSD. Anders hab ich das Achsenkreuz auf die Schnelle nicht hinbekommen. Gruß
Matthias Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DCN
Mitglied
Maschinenbauingenieur
Beiträge: 516
Registriert: 23.01.2004
|
erstellt am: 29. Sep. 2004 15:45 <-- editieren / zitieren --> Unities abgeben: Nur für hjschmid
|
hjschmid
Mitglied
CAD-Betreuung
Beiträge: 76
Registriert: 07.12.2000
|
erstellt am: 29. Sep. 2004 16:18 <-- editieren / zitieren --> Unities abgeben:

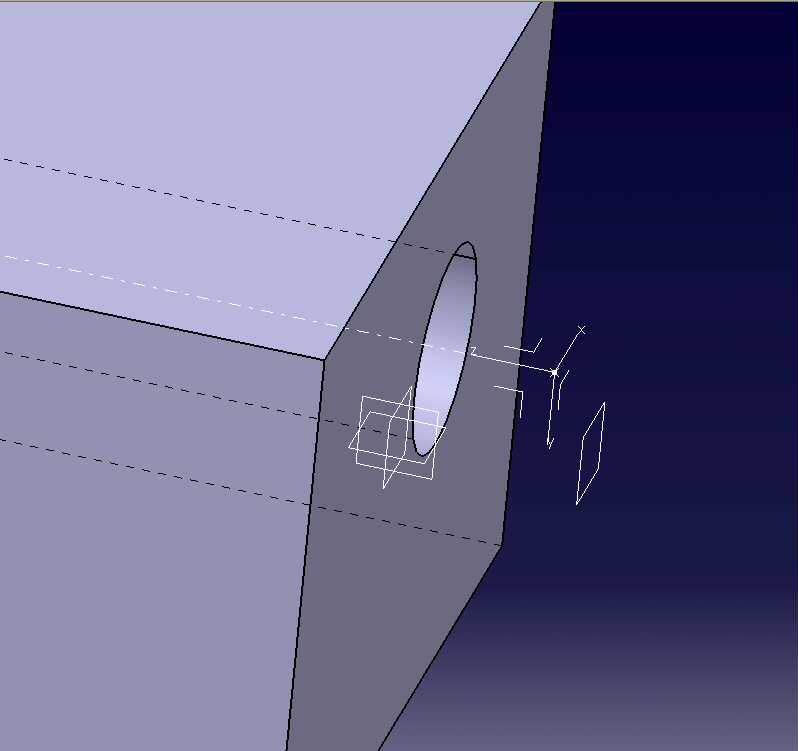

@ Matthias: Vielen Dank für die eigenen Tests. Das im Bild gezeigte Ergebnis war mit GSD gemacht. Rein mit MD2 Mitteln würde ich Kreismittelpunkte erzeugen und eine unendliche Linie von Punkt zu Punkt aufziehen. Schnittpunkt mit der Offset Ebene und "schon" fertig :-) Dachte halt es gibt was schnelleres ohne den "Einwurf Kleiner Münzen". @ DNC: Danke auch Dir für die Tips und die Unterstützung. Danke an alle und Gruß
hj Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
