Thema: 3D-Schnitt in Product erzeugen und messen (4680 mal gelesen)

Reno
Mitglied

Schreiben Sie einen Gästebucheintrag für Reno

Beiträge: 4
Registriert: 14.11.2003

erstellt am: 17. Dez. 2003 15:11

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo zusammen,
ich möchte gern in einem Product einen 3D-Schnitt im Assembly erzeugen, diesen auch als Part speichern und messen. Kann mir jemand sagen, wie das schnell und elegant geht? Danke. Reno

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kalanja
Mitglied
Entwicklungsing.

Senden Sie eine Private Message an kalanja

Schreiben Sie einen Gästebucheintrag für kalanja

Beiträge: 1239
Registriert: 29.10.2001

Dell Precision M3800 Mobile Workstation
i7 2,2GHz - 16GB RAM
Nvidia Quadro K1100
Treiber: 353.62
Windows 10 Pro (x64)
V5 R21 x64 SP6

erstellt am: 17. Dez. 2003 16:14

<-- editieren / zitieren -->

Unities abgeben:

Nur für Reno


hi reno!

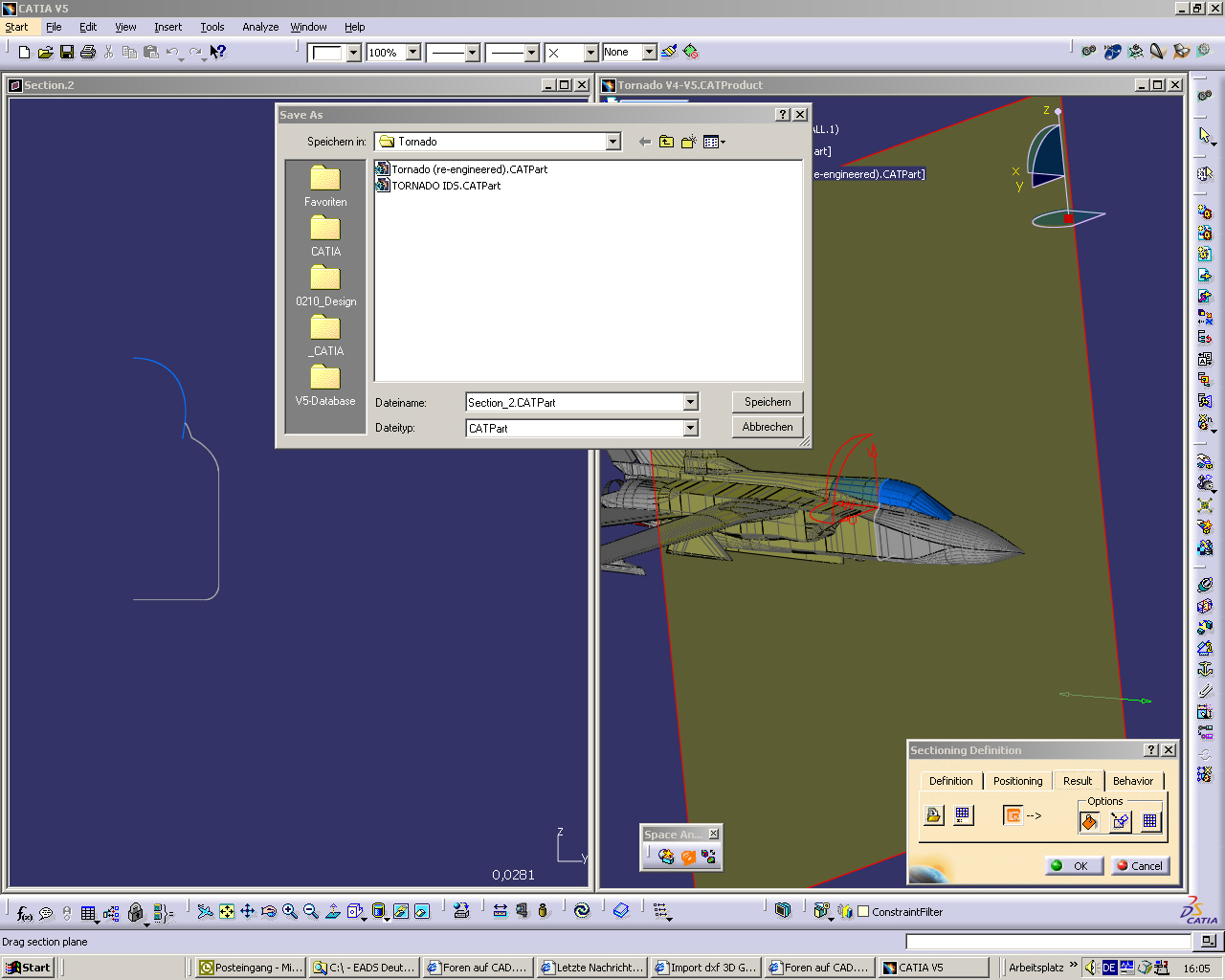

das geht mit dmu-sectioning (siehe bild).
im assembly design das icon mit der kugel die von der ebene geschnitten wird.
nun den gewünschten schnitt (schnittebene) einstellen (fang auf ebene oder koordinateneingabe möglich). nun mit export als part abspeichern.
zur besseren darstellung kann man auch den körper an der schnittebene ausblenden. normalenrichtung invertieren usw.

ist sehr nützlich

mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kalanja
Mitglied
Entwicklungsing.

Beiträge: 1239
Registriert: 29.10.2001

erstellt am: 16. Jan. 2004 12:17

<-- editieren / zitieren -->

Unities abgeben:

Nur für Reno

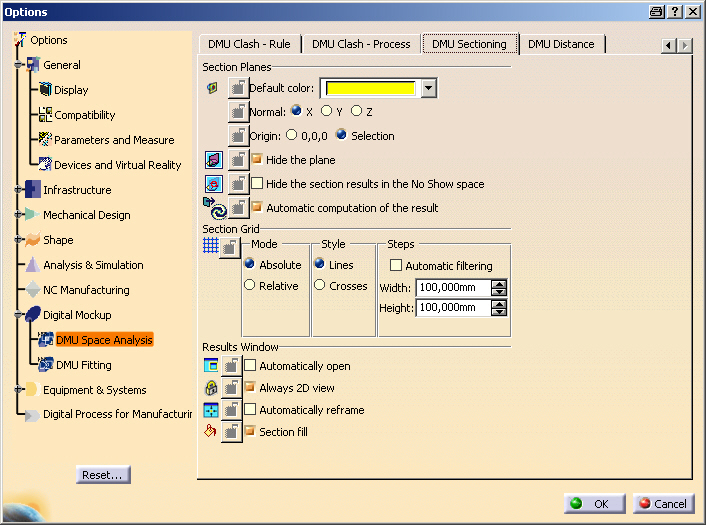

hier nun das bild mit meinen DMU options.

ich denke aber du hast eventuell auf das falsche icon geclickt

du musst auf export section clicken (das icon mit dem ordner und dem pfeil) wenn du auf das rechte clickst (result window) dann geht das fenster auf oder zu, je nachdem.

mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD LEMHOEFER
Mitglied
CAD-Trainer / Berater / Systemadministrator

Senden Sie eine Private Message an CAD LEMHOEFER

Schreiben Sie einen Gästebucheintrag für CAD LEMHOEFER

Beiträge: 234
Registriert: 16.02.2002

erstellt am: 19. Jan. 2004 14:25

<-- editieren / zitieren -->

Unities abgeben:

Nur für Reno

Hallo Reno,

mit Assembly Design geht das nicht, Du brauchst DMU-Space Analyse.

Gruß Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
