Autor Thema:   O-Ring über Bedingungen positionieren / Kontaktbedingungen für Flächen möglich??? (1171 mal gelesen)
MarkusB
Mitglied


Sehen Sie sich das Profil von MarkusB an!   Senden Sie eine Private Message an MarkusB  Schreiben Sie einen Gästebucheintrag für MarkusB

Beiträge: 307
Registriert: 25.02.2002

 erstellt am: 28. Jan. 2003 12:21    Editieren oder löschen Sie diesen Beitrag! Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities (sehr hilfreich, TOP Beitrag)


Hallo miteinander,

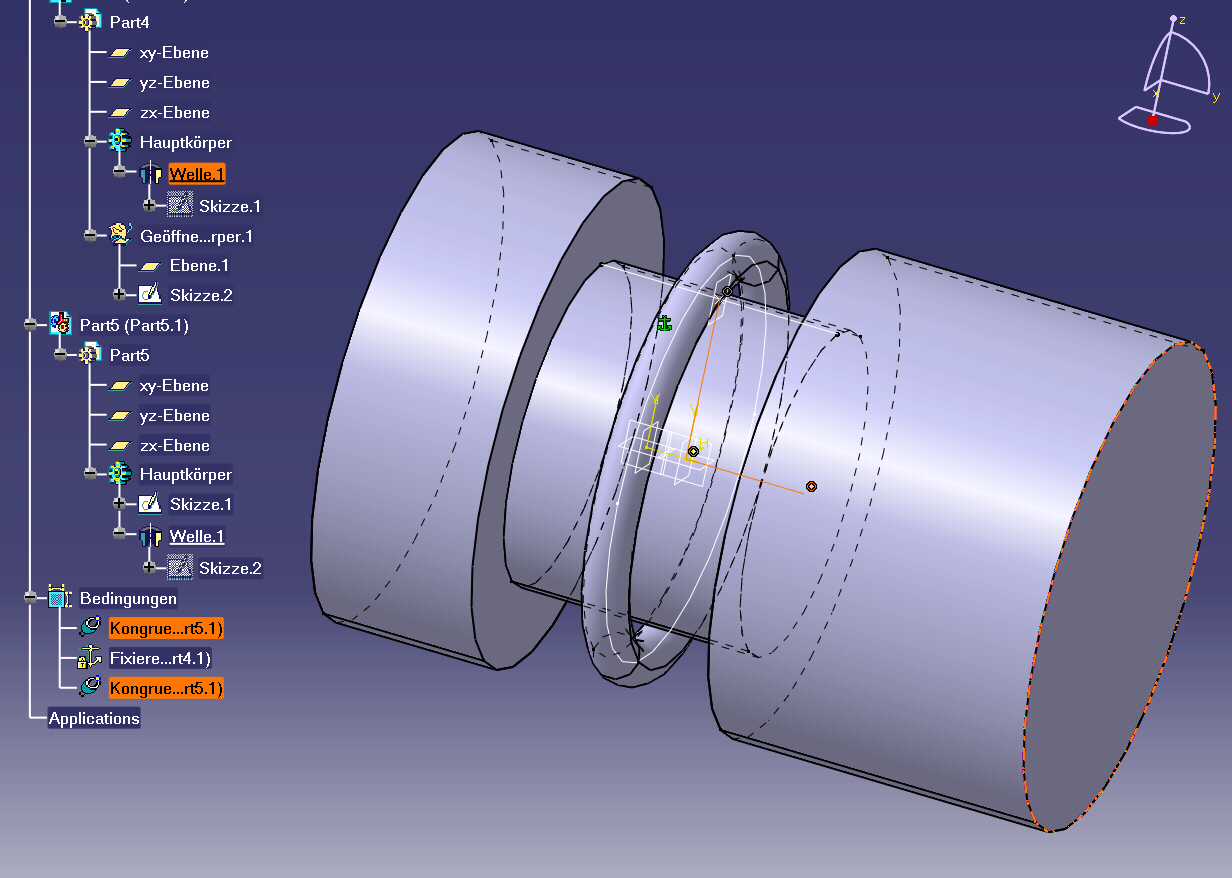

mein Ziel ist es einen O-Ring in einer Nut per Bedingungen zu postionieren. (Siehe JPEG File) MIt welcher Funktion ist das möglich?
Meine Versuche über Kontakt bzw. Offsetbedingungen sind gescheitert. CATIA lässt ausschließlich Elemente vom Typ Plane, Zylinder, Sphere, Circle und Cone zu.

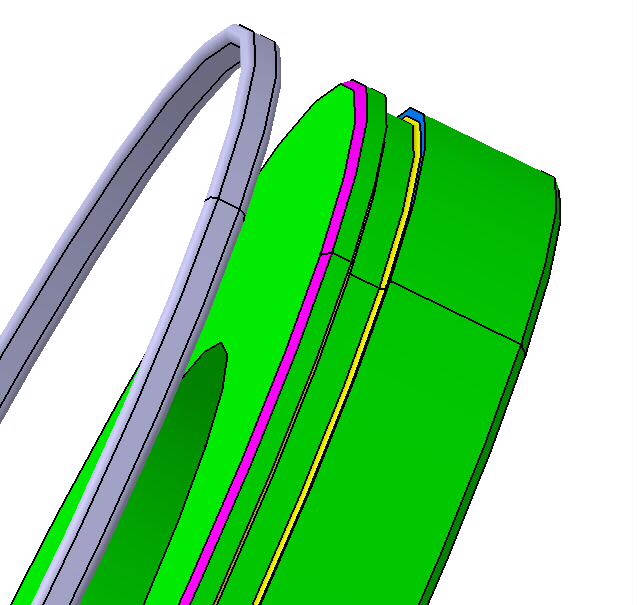

Mein Beispiel: Part1, die abgerundete Scheitelfläche des O-Rings kann nicht selektiert werden ["Wuschfläche1"]. Stattdessen kann nur die Körperkante (Übergang zur Zylnderfläche des Ringes) selektiert werden.

Part2, die BLAUE axiale Fläche in der Nut kann nicht selektiert werden ["Wuschfläche2"]. Die Selektion ist ausschließlich an der LILA Fase möglich.

Wie soll nun die exakte Positionierung an der blaue Fläche gewährleistet werden? Okay, anstatt einer Kontaktbedingung eine Offset Bedingung verwenden und dann per Trail-and-Error anpassen.
Muss ich froh darüber sein, das die GRÜNE Scheibe über eine Nut verfügt und überhaupt etwas möglich ist?

Oder bin ich hier auf dem Holzweg?

------------------
[Umgebung: CATIA V5R9 SP5 auf W2000 V5.0]

Mit freundlichem Gruss
Markus
