Autor Thema:  Flächenrückführung in Volumenkörper (1338 / mal gelesen)
hannes130185
Mitglied
Maschinenbauingenieur

Sehen Sie sich das Profil von hannes130185 an!   Senden Sie eine Private Message an hannes130185  Schreiben Sie einen Gästebucheintrag für hannes130185

Beiträge: 2
Registriert: 06.03.2016

erstellt am: 06. Mrz. 2016 18:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


RueckfuehrungBlech.igs


Hallo allerseits,

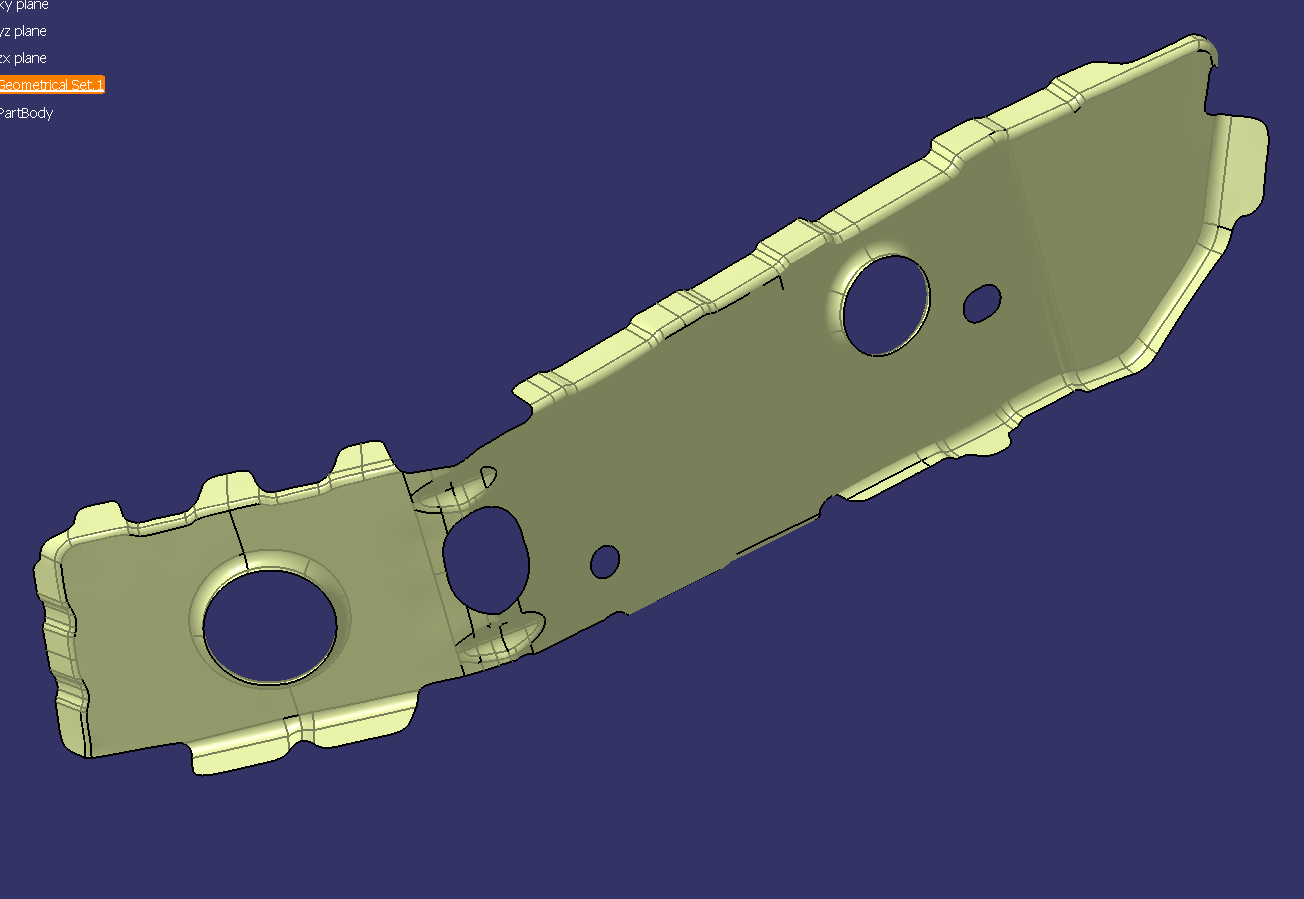

ich habe das igs file eines gescannten und rückgeführten Bleches. Nun möchte ich einen Volumenkörper daraus machen, sprich dem Blech seine Dicke von einem Millimeter zurückgeben. Komme aber irgendwie nicht weiter.

Vielen Dank im Vorraus für eure Hilfestellung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

joehz
Mitglied
Freiberuflicher Konstrukteur


Sehen Sie sich das Profil von joehz an!   Senden Sie eine Private Message an joehz  Schreiben Sie einen Gästebucheintrag für joehz

Beiträge: 1057
Registriert: 25.11.2006

Win7 Pro 64 + Ubuntu + Irix6.5.20
Dell Precision M6600 i7-2960XM 2.7GHz 16GB
NVidia Quadro M5010
Catia V5R19
VB6Pro.SP6/VBA 6.5.1053

erstellt am: 06. Mrz. 2016 20:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hannes130185 10 Unities + Antwort hilfreich








Hi hannes,

das Problem ist die Qualität der Flächen; genauer: die Übergänge der einzelnen Patches.
Da gibt's viele Stufen, Lücken, Unstetigkeiten.

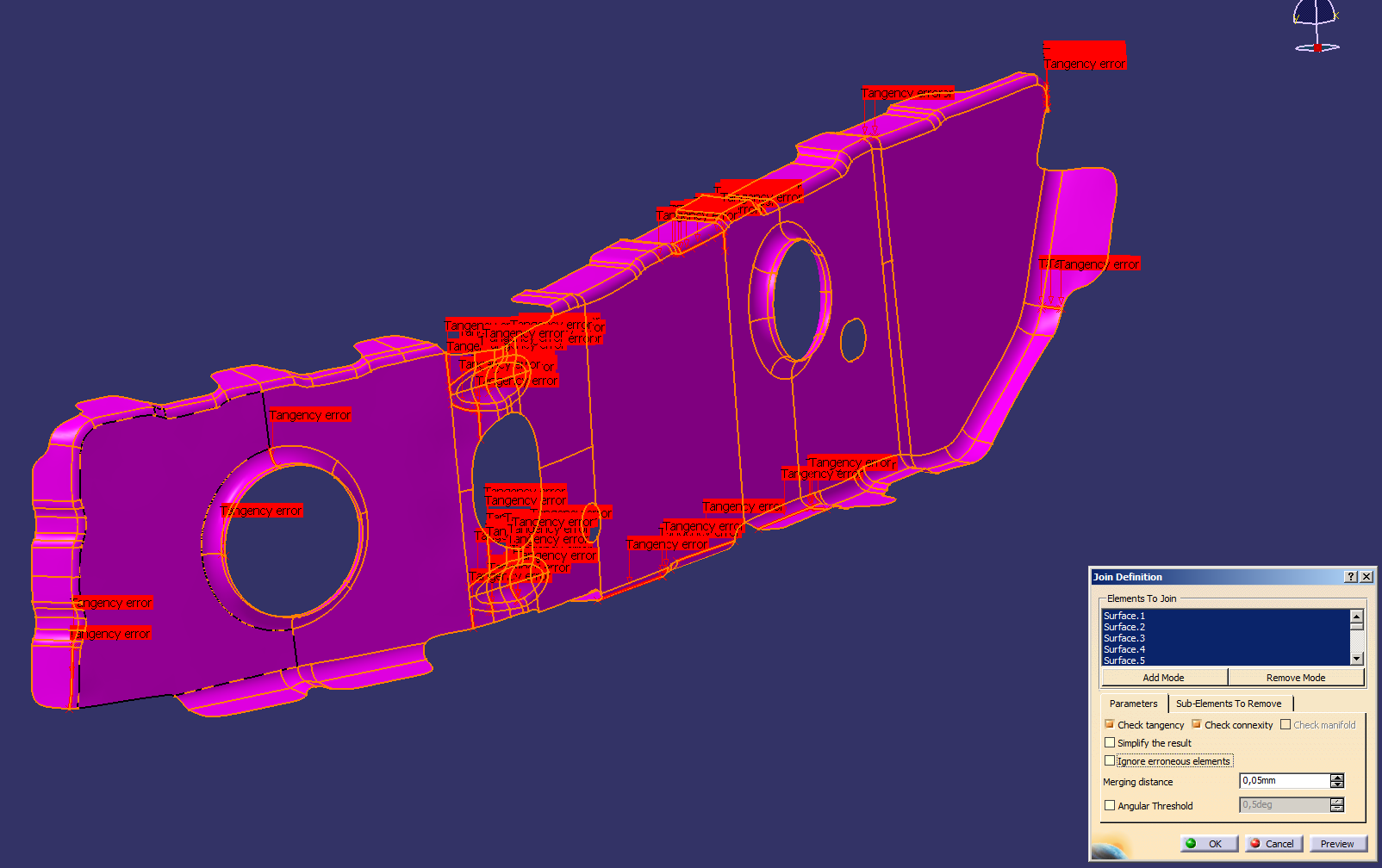

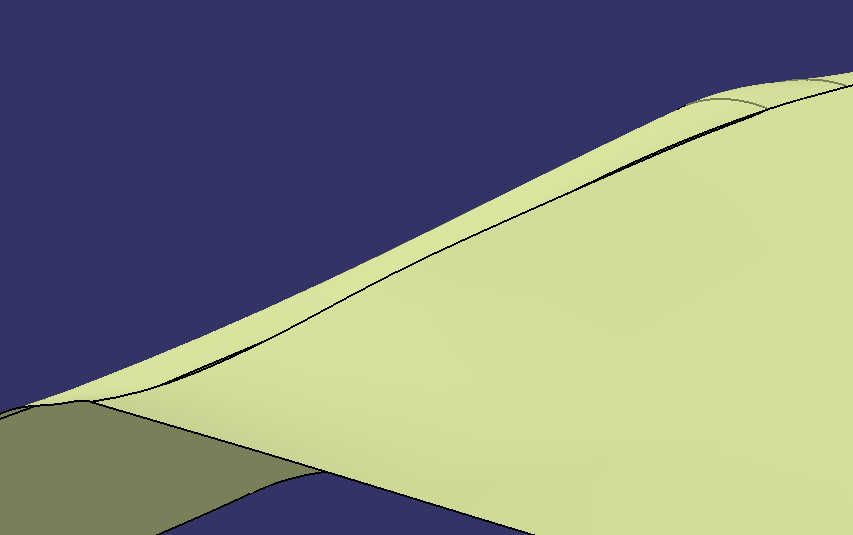

Ich hab Dir ein paar auf den Bildern dargestellt.

Wenn Du die Übergänge alle flicken willst, wirst zum Eichhörnchen. :-)

Kannst Du die Flächen nochmal anfordern; eventuell in einem anderen Format oder mit anderen Exportparametern?

Tschau,
Joe

------------------
Inoffizielle Catia Hilfeseite

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hannes130185
Mitglied
Maschinenbauingenieur

Sehen Sie sich das Profil von hannes130185 an!   Senden Sie eine Private Message an hannes130185  Schreiben Sie einen Gästebucheintrag für hannes130185

Beiträge: 2
Registriert: 06.03.2016

erstellt am: 07. Mrz. 2016 20:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen Dank Joe für die rasche Antwort!

Ich verstehe das Problem. Ich versuche mal eine Reparatur/Aufhübschung der Flächen mit Geomagic und evtl kann ich dort auch gleich einen Volumenkörper draus machen.

MFG Hannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolfi_z
Moderator
Konstrukteur




Sehen Sie sich das Profil von wolfi_z an!   Senden Sie eine Private Message an wolfi_z  Schreiben Sie einen Gästebucheintrag für wolfi_z

Beiträge: 2504
Registriert: 04.12.2004

CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler

erstellt am: 08. Mrz. 2016 08:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hannes130185 10 Unities + Antwort hilfreich

Im Prinzip laeuft es darauf hinaus, dass Du entweder Quick&Dirty mit Healing drueberbuegelst oder alle ebenen Flaechen Untrim machst, Dir das ganze eckig neu zusammenbaust und die Verrundungen dann als CATIA Fillets selber neu erstellst.

LG ... Wolfi

------------------
NX neun minus CATIA fuenf ergibt Hartz IV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
