Thema: Schicke Flächenverrundung - wie am besten?! (1914 / mal gelesen)
|
otto89
Mitglied
   Beiträge: 43
Registriert: 14.06.2012 Catia v5 R21
Solidworks 2014
|
erstellt am: 01. Mrz. 2016 22:23  <-- editieren / zitieren -->   Unities abgeben:

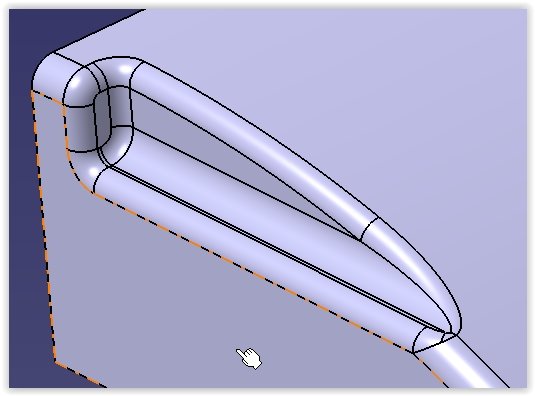

Moin, wie würdet ihr die Fläche im Bild am besten Verrunden? Mit variabler Verrundung erreiche ich zwar das Ziel, dass es im hinteren ereich nicht so stark verrundet ist wie vorne - aber der Übergang vorne ist Quark. Wie macht ihr sowas? Styling Verrundung? Fläche rausschneiden und mit Füllen? Gruß, otto Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 01. Mrz. 2016 23:01 <-- editieren / zitieren --> Unities abgeben: Nur für otto89
Hallo Otto, wenn Du die 3 Kanten auf einmal verrundest, kannst Du mit der Option
„Ecken verrunden“(Blend Corners) eine Verbesserung erreichen. (Im Verrundungsbefehl auf "mehr" / "More" klicken.) ------------------
Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 01. Mrz. 2016 23:14 <-- editieren / zitieren --> Unities abgeben: Nur für otto89

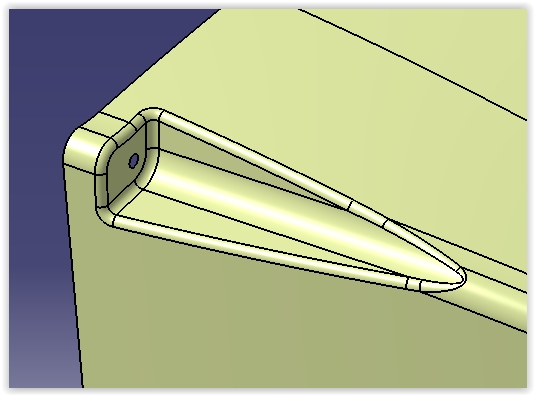

Hi Otto. Ich hätte nun auch im schlimmsten Fall "blend Corners" gesagt. Bei mir klappts aber auch mit einem einfachen "edge-fillet" Kannst du mal das Modell raufladen? evtl den kritischen bereich isoliert? ------------------
gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
otto89
Mitglied
Beiträge: 43
Registriert: 14.06.2012 Catia v5 R21
Solidworks 2014
|
erstellt am: 02. Mrz. 2016 08:10 <-- editieren / zitieren --> Unities abgeben:

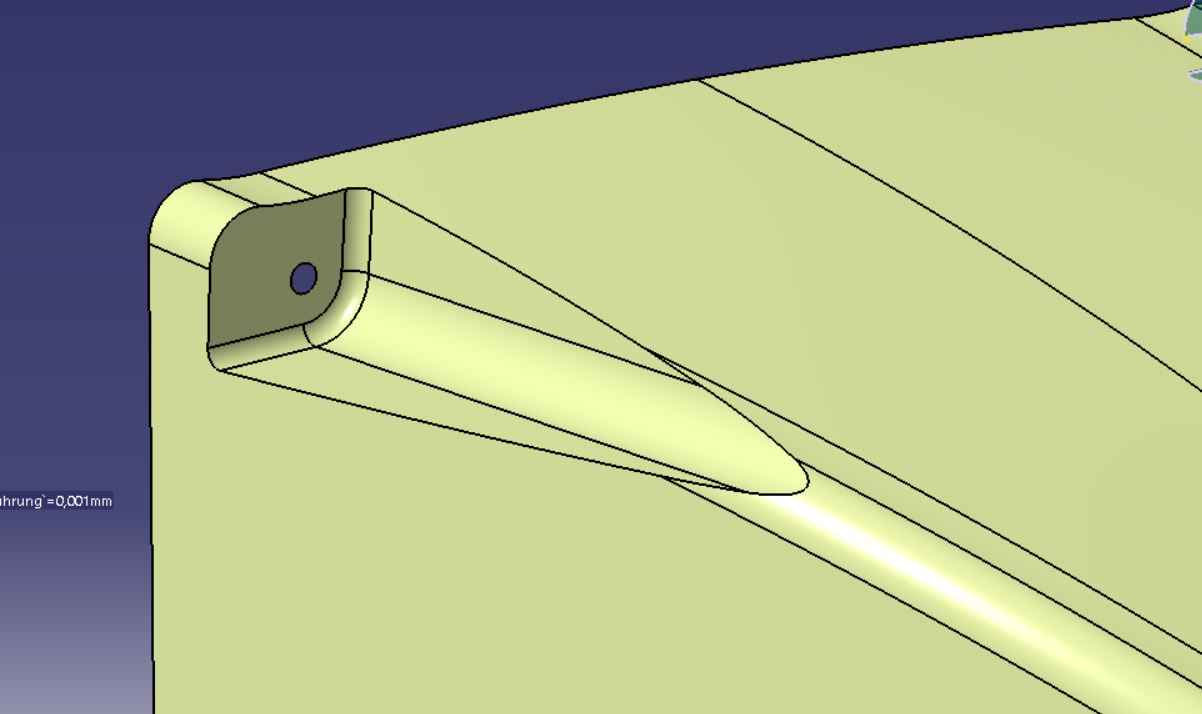

Moin, schonmal danke für die Tipps, ich werde das heut nachmittag mal versuchen. Eben hab ich das kurz probiert - und soweit ich die Blend Funktion verstanden habe brauch man dafür 3 scharfe Kanten bzw. ein Punkt. Ich hab ja wie im Bild 1 vom ersten Beitrag nur eine scharfe Kante. Das Modell ist auch nicht so aufgebaut, dass ich die "seitliche Hauptverrundung" dafür rausnehmen könnte und dann mit der Blend Funktion diese Verrundung erstellen kann. Im Anhang die komplette Datei - mit R25 erstellt.
Zur Orientierung - unter Surfaces, Formbau, Nase ist das Problem versteckt. edit: hab auch noch eine .igs angefügt
[Diese Nachricht wurde von otto89 am 02. Mrz. 2016 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 02. Mrz. 2016 08:50 <-- editieren / zitieren --> Unities abgeben: Nur für otto89
|
otto89
Mitglied
Beiträge: 43
Registriert: 14.06.2012 Catia v5 R21
Solidworks 2014
|
erstellt am: 02. Mrz. 2016 10:54 <-- editieren / zitieren --> Unities abgeben:
Hallo Tom, ich hätte gerne im vorderen Bereich ein größeren Radius als im hinteren. Sprich varable Verrundung. Ich kann es gerade nicht probieren - mach ich heute nachmittag - ob das dann auch mit edge fillet klappt. Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
