Hallo,

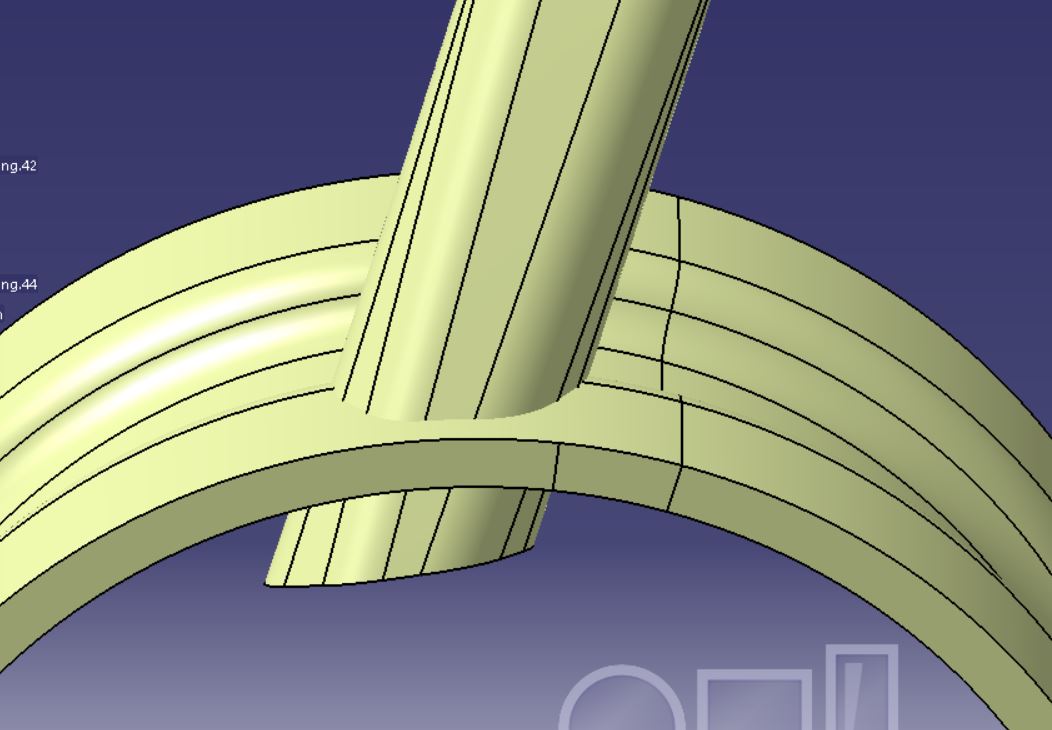

hier habe ich ein Verrundungsproblem im Generative Shape Design. Im Bild sieht man, dass der obere Träger auf die Kreisfläche unten trifft. Die entstehende Kante würde ich gerne verrunden. Dabei gibt Catia mir aber diese Fehlermeldung aus:
Operator für Mehrfachbänder: Eine einzelne Operation kann nicht mehrere Bänder verarbeiten. Jedes Band in einer separaten Operation verarbeiten.

Jemand ne Idee das zu lösen?

Liebe Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater

Senden Sie eine Private Message an thomasacro

Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 26. Jan. 2015 00:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für donalfonso 12207

Ohne das modell zu sehen, ists schwierig, das korrekt zu beantworten.
Wie verhält es sich bei einem winzigen Radius? Welche Radiusfunktion verwendest Du?
Versuch die Flächen zuerst miteinander zu trimmen und dann mit EdgeFillet zu verrunden...

------------------
gruß, Tom
