Thema: GSD und Spline Verformung (1841 mal gelesen)

HawaiiKiller
Mitglied

Senden Sie eine Private Message an HawaiiKiller

Schreiben Sie einen Gästebucheintrag für HawaiiKiller

Beiträge: 14
Registriert: 04.11.2014

Windows 7, CATIA V5 R21, MathCAD

erstellt am: 09. Nov. 2014 21:02

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Moin,
ich hab mal wieder ein problemchen mit dem ich nicht weiter komme.

Ich habe ein NACA Profil in CATIA wunderbar als Geometrisches Set importiert und kann daraus auch ne tolle Spline basteln.
Das problem ist nun, dass ich diese Spline verformen möchte.
Ich habe die Grundlinie die genau entlang meiner X-Achse verläuft. Nun möchte ich die Spline so verformen, dass die neue Grundlinie ein Kreisausschnitt ist. Jeweils habe ich auch Anfangs- und Endpunkte zur Verfügung.

Wie kann ich nun meine Spline so verformen, dass die neue Grundlinie meine andere Spline ist. Bzw. sollte gelten, dass die Abstände zur Grundkurve aufrecht erhalten werden.

Danke nochmal für eure Mühe.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

joehz
Mitglied
Freiberuflicher Konstrukteur

Senden Sie eine Private Message an joehz

Schreiben Sie einen Gästebucheintrag für joehz

Beiträge: 1057
Registriert: 25.11.2006

Win7 Pro 64 + Ubuntu + Irix6.5.20
Dell Precision M6600 i7-2960XM 2.7GHz 16GB
NVidia Quadro M5010
Catia V5R19
VB6Pro.SP6/VBA 6.5.1053

erstellt am: 09. Nov. 2014 21:35

<-- editieren / zitieren -->

Unities abgeben:

Nur für HawaiiKiller

Hallo HawaiiKiller,

bitte ein Screenshot dazu. So kann ich mir das nicht vorstellen.

Tschau,
Joe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HawaiiKiller
Mitglied

Beiträge: 14
Registriert: 04.11.2014

Windows 7, CATIA V5 R21, MathCAD

erstellt am: 09. Nov. 2014 21:43

<-- editieren / zitieren -->

Unities abgeben:

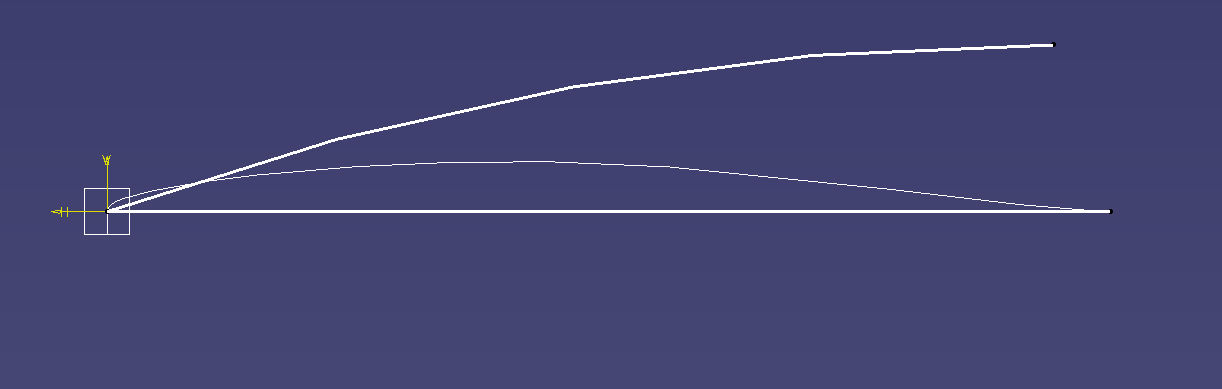

Gerne. Die dicken Linien sind die Grundlininen die ich meinte. Die dünne Linie ist die Spline die verändert werden soll.

D.h. die Spline ist zur Zeit nur durch Punkte gegeben und soll nun so angepasst werden, dass ihr Anfangs und Endpunk mit der oberen übereinstimmt und die Abstände entland der Spline von der horizontalen dann der gebogenen entsprechen. Hoffe das ist klarer.

Es soll im Endeffekt sowas raus kommen wie in dem Ergebnis Bild.

[Diese Nachricht wurde von HawaiiKiller am 09. Nov. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 09. Nov. 2014 22:46

<-- editieren / zitieren -->

Unities abgeben:

Nur für HawaiiKiller

Servus
Das könnte so klappen.
- mit der Funktion "Regel" den Urspungsspline zu Ursprungsbasis (die Linie) in eine Regel packen
- mit "paralleler Linie" (als Abstand die Regel wählen) auf Basis des Kreisbogens den verformten Splinte erstellen.
Alternative: mit den entsprechenden Formel gleich das NACA-Profil (symmetrisch und asymmetrisch) abbilden.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
