Thema: Spitzzulaufendes Horn (1747 mal gelesen)
|
CatiaMT
Mitglied
Technischer Produktdesigner
   Beiträge: 4
Registriert: 27.08.2014
|
erstellt am: 27. Aug. 2014 12:41  <-- editieren / zitieren -->   Unities abgeben:
Hallo liebe Cad.de-User, Ich habe vor ein Horn im GSD mittels Catia V5 zu erstellen.
Mit dem Feature Multi-Section-Surface kann ich ein Horn erstellen indem ich zwei Kreise mit einer Spline verbinde.
Das Problem ist das es dann nicht spitz zuläuft. Kann mir jemand weiter helfen?  Freundliche Grüße CatiaMT
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
xam0560
Mitglied
Konstruktion / Administration
Beiträge: 445
Registriert: 11.08.2008
|
erstellt am: 27. Aug. 2014 13:33 <-- editieren / zitieren --> Unities abgeben: Nur für CatiaMT
Hiho, hehe ja klar, du hast ja auch keine Spitze modelliert. Ich habe es nicht getestet, aber erstell anstatt der Mittellinie die zwei Schnittkanten deines Hornes. Den Kreis unten dazu und dann Verbund mit variablen Schnitt. Natürlich nur 180°. Alternativ noch eine tangentiale Hilfskonstruktion und TADA das wars. ------------------
Gruß,
Maximilian
------------
Top 10 der CAD Programme:
10=ACAD; 09=SolidWorks; 08=Inventor; 07=SolidEdge; 06=Creo; 05; 04=UG; 03; 02=Catia; 01=???
[Diese Nachricht wurde von xam0560 am 27. Aug. 2014 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
xam0560
Mitglied
Konstruktion / Administration
Beiträge: 445
Registriert: 11.08.2008
|
erstellt am: 27. Aug. 2014 13:42 <-- editieren / zitieren --> Unities abgeben: Nur für CatiaMT
Ah was mir auch noch kommt, was zu 100% geht, ist ein Graph. Hier kannst du deine Halbskizze auf 0 auslaufen lassen. Hierzu brauchst du nur deine Skizze ( Halbkreis ) und die Mittellinie. ------------------
Gruß,
Maximilian
------------
Top 10 der CAD Programme:
10=ACAD; 09=SolidWorks; 08=Inventor; 07=SolidEdge; 06=Creo; 05; 04=UG; 03; 02=Catia; 01=???
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 27. Aug. 2014 13:43 <-- editieren / zitieren --> Unities abgeben: Nur für CatiaMT
Hallo CatiaMT, es geht auch mit der Multisectionsurface: die beiden Splines, die die Guides bilden, verlängern, so dass sie sich in einem Punkt schneiden.
Dann in der Surfacedefinition im letzten Register Relimitation die beiden Kästchen deaktivieren.
------------------
Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CatiaMT
Mitglied
Technischer Produktdesigner
Beiträge: 4
Registriert: 27.08.2014
|
erstellt am: 27. Aug. 2014 14:17 <-- editieren / zitieren --> Unities abgeben:
Ja das ich keine Spitze modelliert habe weiß ich. Das sollte nur demonstrieren wie es ungefähr aussehen soll. Was ist das für eine Befehl ''Verbund mit variablen Schnitt''?
In welcher Umgebung kann ich ihn finden? Habs mit einem Fill versucht...
... klappt nicht richtig ^^ Habe es tangential auf den unteren Zylinder bezogen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CatiaMT
Mitglied
Technischer Produktdesigner
Beiträge: 4
Registriert: 27.08.2014
|
erstellt am: 27. Aug. 2014 14:32 <-- editieren / zitieren --> Unities abgeben:

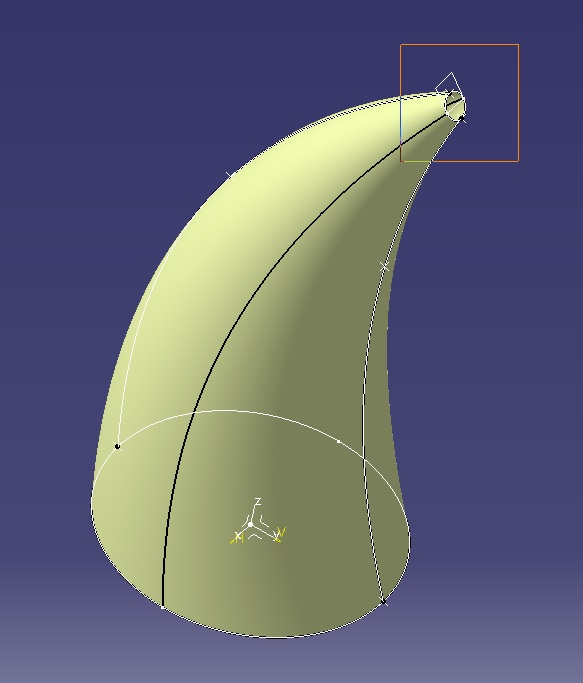

Hat funktioniert, danke Mörchen. Zitat:
Original erstellt von Mörchen:
Hallo CatiaMT,es geht auch mit der Multisectionsurface: die beiden Splines, die die Guides bilden, verlängern, so dass sie sich in einem Punkt schneiden.
Dann in der Surfacedefinition im letzten Register Relimitation die beiden Kästchen deaktivieren.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
xam0560
Mitglied
Konstruktion / Administration
Beiträge: 445
Registriert: 11.08.2008
|
erstellt am: 27. Aug. 2014 14:45 <-- editieren / zitieren --> Unities abgeben: Nur für CatiaMT

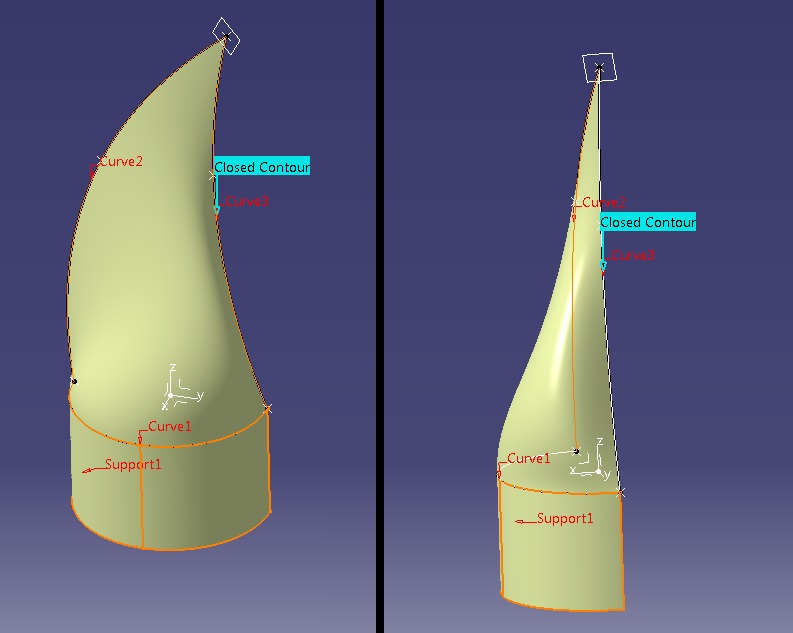

Habs dir schnell modelliert. Liegt im Anhang ------------------
Gruß,
Maximilian
------------
Top 10 der CAD Programme:
10=ACAD; 09=SolidWorks; 08=Inventor; 07=SolidEdge; 06=Creo; 05; 04=UG; 03; 02=Catia; 01=???
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CatiaMT
Mitglied
Technischer Produktdesigner
Beiträge: 4
Registriert: 27.08.2014
|
erstellt am: 27. Aug. 2014 15:01 <-- editieren / zitieren --> Unities abgeben:
|
