Hallo Ihr,

hab vor kurzem ein nettes kleines Tutorial entdeckt (http://www.youtube.com/watch?v=r6n1BtY2aZ8) und wollte das schnell selber nachkonstruieren. Dabei bin ich auf folgendes Problem gestoßen. Wenn ich die Löcher in das Band einfügen will (siehe Bild) tauchen bei 3 Punkten Fehler auf. Nachdem ich überprüft habe ob die Punkte überhaupt auf der Fläche liegen, spuckte mir Catia eine Abweichung von 0,001 mm aus. Die zweite Multi-Section Surface liegt also nicht exakt auf der von mir vorgegebenen Spine. Es sind keine Smooth parameters aktiviert und das circular pattern ist auch korrekt. Hat jemand eine Idee wo das Problem liegt?

Danke im Voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

R19_Moebiusband.CATPart

Servus
Wie hast du die Fläche bzw die Punkte erzeugt?
Wenn du das Möbiusband direkt mit einer Translation (mit Referenzfläche = Zylindermantel) ist der Schnitt mit der Mittel-Ebene auch wirklich ein Kreis (dann passen auch die Punkte).

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

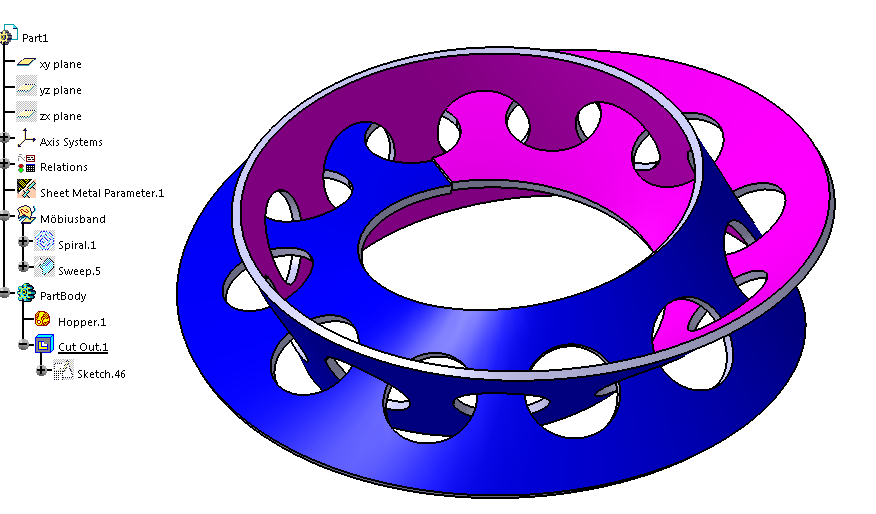

V5_R19_Moebiusband.CATPart V5_R19_Moebiusband.png

quick und dirty

aber nicht herstellbar

[Diese Nachricht wurde von Thomas Harmening am 16. Dez. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thomas,

schöne Spielerei.

Zitat:

---

aber nicht herstellbar

---

Ist nur bedinngt richtig.

Mit 3D_Printmedien gehtŽs schon.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Den Trick mit der Spirale (gleicher Anfangs- und Endradius) kannte ich noch nicht.
Man lernt nie aus (oder vergisst es zuvor um es neu zu lernen).

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

V5_R20_moebius.CATPart

Ich hab zwei Lofts erstellt mit je einem Halbkreis als Spine. Beide Halbkreise liegen auf der xy-Ebene mit Origin x=0 y=0 z=0. Das Circular Pattern liegt auch auf der xy-Ebene mit z-Achse als Reference. Alle Punkte liegen auf dem Kreis (bzw. den zwei Halbkreisen) aber die Fläche folgt bei 3 Punkten nicht exakt der Spine. Im Tutorial gibts keine Probleme.

@Thomas und moppesle
Erstmal schöne Lösung mit der Spirale und wie schon erkannt ist es geplant das ganze per 3D-Druck herzustellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Wenn du bei den Lofts, den Kreis (zusätzlich zur Angabe als Spine) als Führungselement angibst, liegen die Punkte auf der Fläche.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hat funktioniert. Danke Bernd.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Fixed,

darf ich fragen, mit welcher "Spezial-Lizenz" Du das erstellt hast?
Ich würde es gerne nachbauen, aber igendwie ist alles so "anders" in Deinem Modell... (z.B. der Loch-Befehl)

Gruß
Mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mario,

Kann die Datei von Fixed zwar nicht öffnen aber es sollte sich um "Generativ Sheetmetal Design handeln.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

die Löcher wurden wohl mit BiW erstellt, ich nehme es mal so an, da es so im Video verwendet wurde und ich selber keine R20 aufmachen kann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

V5_R19_moebius.CATPart

Zitat:

---

Original erstellt von Gulu:
darf ich fragen, mit welcher "Spezial-Lizenz" Du das erstellt hast?
Ich würde es gerne nachbauen, aber igendwie ist alles so "anders" in Deinem Modell... (z.B. der Loch-Befehl)

---

Habs jetzt nochmal mit R19 in der Audi-Umgebung erstellt. Der Befehl ist unter den BiW Templates zu finden. Musst mal gucken ob du das auch hast.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Achso - äääh, danke Fixed!
(Ich pflege für gewöhnlich immer um einen Monat und einen Tag verzögert zu antworten...

Gruß
Mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kein Ding, mach ich doch gerne. Hab auch noch eine Lösung für alle die das BIW Template nicht haben. Einfach Sphären pattern und von den Flächen abziehen. Irgendwie doof das ich da nicht eher drauf gekommen bin.
