Thema: Durch Extrudieren und Extrapolieren entstandene Linien löschen (3024 mal gelesen)

KITTZ
Mitglied

Senden Sie eine Private Message an KITTZ

Schreiben Sie einen Gästebucheintrag für KITTZ

Beiträge: 5
Registriert: 22.07.2013

CATIA V5 R20 SP5 HF44
WIN 7 64bit

erstellt am: 22. Jul. 2013 15:34

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

TEST.CATPart


Hallo CAD-Mitglieder,
ich habe im GSD von einer externen Fläche ein Bauteil abgeleitet.
Dabei habe ich öfters Offset, Extrusion und Extrapolieren benutzt.
Da dabei immer neue Flächen erzeugt werden, sind ganz am Ende bei
Fläche schließen, diese immernoch vorhanden.

Kann man diese irgendwie löschen? Oder gibt es einen andere möglichkeit?

Gruß
KITTZ

[Diese Nachricht wurde von KITTZ am 22. Jul. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Senden Sie eine Private Message an moppesle

Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 22. Jul. 2013 15:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für KITTZ

Hallo KITTZ,

willkommen im Forum. Bitte Systeminfo ausfüllen.

Einfach eine tote Kopie aus der externen Fläche erzeugen und mit der externen Fläche "replacen".
Auf den Pfeil für die Ausrichtung achten und gegebenenfalls selektieren.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KITTZ
Mitglied

Beiträge: 5
Registriert: 22.07.2013

CATIA V5 R20 SP5 HF44
WIN 7 64bit

erstellt am: 22. Jul. 2013 15:54

<-- editieren / zitieren -->

Unities abgeben:

Hallo moppesle,

könntest du das eventuell genauer erklären.
Eventuell mit Bilder?
Benutze GSD noch nicht all so lange.

Danke und Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 22. Jul. 2013 16:04

<-- editieren / zitieren -->

Unities abgeben:

Nur für KITTZ

Servus
zB dein letztes Feature (das Trimmen.5) markieren -> RMT -> Objekt isolieren

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KITTZ
Mitglied

Beiträge: 5
Registriert: 22.07.2013

CATIA V5 R20 SP5 HF44
WIN 7 64bit

erstellt am: 22. Jul. 2013 16:27

<-- editieren / zitieren -->

Unities abgeben:

Bei Fläche ersetzten scheitere ich im Moment.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 22. Jul. 2013 16:59

<-- editieren / zitieren -->

Unities abgeben:

Nur für KITTZ

Servus
kleiner Hinweis: Wenn du die Fläche isoliert hast, entfällt das ersetzen, du kannst alles außer die isolierte Fläche (und die PartFestures) löschen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 22. Jul. 2013 21:12

<-- editieren / zitieren -->

Unities abgeben:

Nur für KITTZ

Hallo Bernd,

Danke das du einspringst. Hab nämlich kein R20.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KITTZ
Mitglied

Beiträge: 5
Registriert: 22.07.2013

CATIA V5 R20 SP5 HF44
WIN 7 64bit

erstellt am: 23. Jul. 2013 08:50

<-- editieren / zitieren -->

Unities abgeben:

CATPRT-049150.CATPart

Habe nun alles wie beschrieben gemacht.
Anbei nun das Part mit isolierter Fläche.

Das Problem besteht aber weiterhin.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 23. Jul. 2013 08:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für KITTZ

CATPRT-049150_bereinigt.CATPart

Servus
Willst du die zusätzliche Kante löschen?
Oder nur den Baum aufräumen (so hatte dies Uwe verstanden und erklärt)?
Anbei zwei Möglichkeiten wie man solch ein Modell "bereinigen" kann. (gibt mit Sicherheit noch 1000 andere Wege)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KITTZ
Mitglied

Beiträge: 5
Registriert: 22.07.2013

CATIA V5 R20 SP5 HF44
WIN 7 64bit

erstellt am: 23. Jul. 2013 09:30

<-- editieren / zitieren -->

Unities abgeben:


Sers,
ja genau, die "unnötige" Kante will ich weg haben.

Die in Körper.1 vorgeschlagene Lösung wäre für mich am einfachsten.

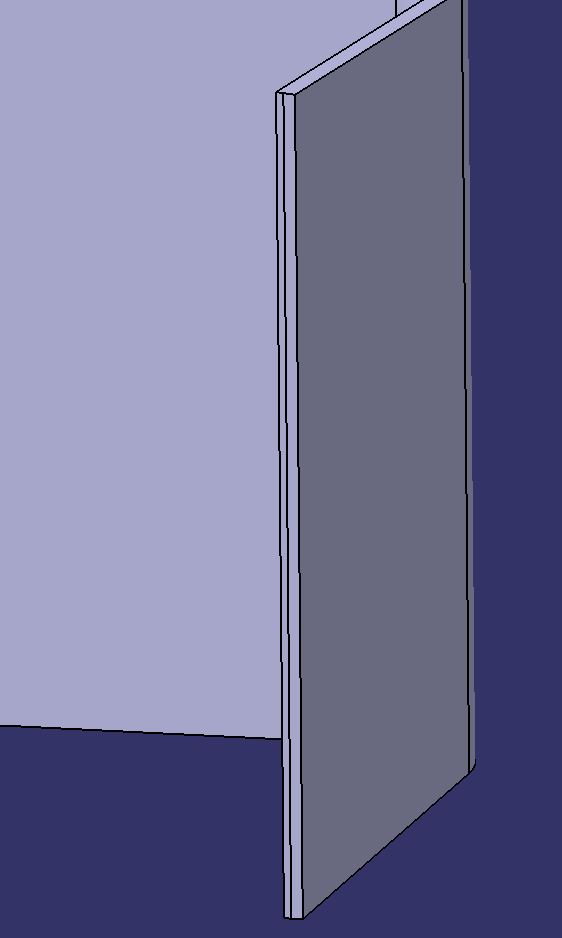

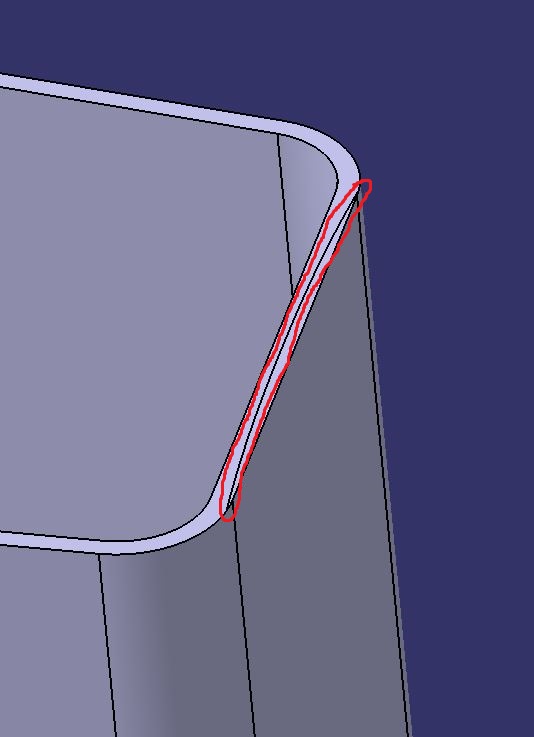

Jedoch ensteht auf einer anderen Seite nun eine Linie (Anhang).

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 23. Jul. 2013 09:41

<-- editieren / zitieren -->

Unities abgeben:

Nur für KITTZ

Hallo KITTZ,

die Kante ist wohl eine Patchgrenze. (ich kann nur vermuten da ich die Datei nicht öffnen kann)
Diese entsteht dann, wenn du deine Fläche von dem Solid abziehst.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
