Hallo,

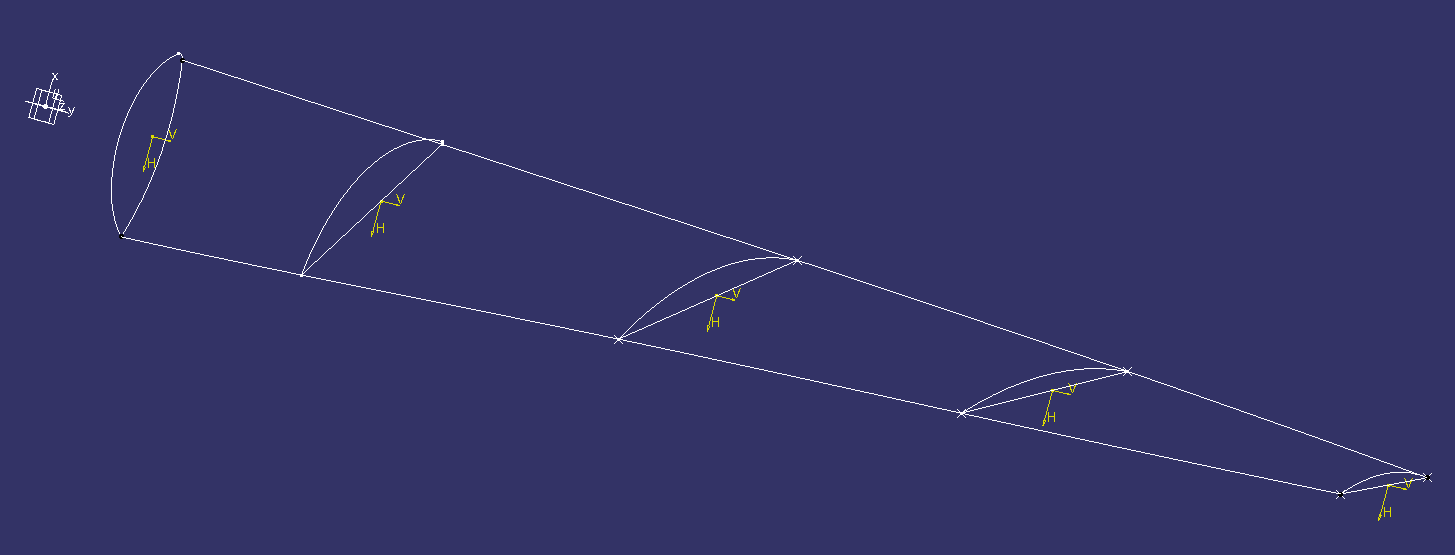

ich habe ein Problem bei einer Übungsaufgabe. Es soll ein Rotor aus 5 gegebenen Schnitten konstruiert werden.
Problem schein zu sein, dass 2 der Skizzen 2 Kurven und einen Radius haben wärend die restlichen aus ledigleich 2 Kurven bestehen.

Ohne Spline als Leitkurve gehts nicht, mit Leitkurven aber auch nicht.

Das Teil ist im Anhang, wäre schön wenn jemand eine Idee hat.

Beste Grüße
Conrad

------------------
kernrot.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Rotor.CATPart

Hallo Conrad,

Du hattest Konstruktionspunkte in deinen Skizzen.
(Achtung: Du arbeitest im Hybrid-Design!)

------------------
Gruss

Stefan R.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das sieht ja ganz hervorragen aus!
Ohne die Punkte konnte ich die Splines nicht definieren, ich versuche es mal nachzuvollziehen.

Nachvollzogen: Die Ausgabepunkte aus den Skizzen, um die Splines zu erstellen hatte ich nicht, und habe verscuht das mit den zusätlich gesetzen Punkten umzusetzen.
Die Punkte mit Rechtsklick > Objekt > Ausgabefeature ausgeben lassen, dann kann man auch einen Spline entlang der Skizzen legen.

Besten Dank. (+10U)

------------------
