Thema: Point Import und Positionierung (3056 mal gelesen)
|
Prames
Mitglied
   Beiträge: 16
Registriert: 31.03.2010 Catia V5 R19
3DConnexion SpacePilot
Windows 7 64bit
|
erstellt am: 21. Jan. 2012 20:33  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich bin gerade dabei eine Fläche zu erstellen. Für das Profil habe ich ein Geometrisches Set erstellt und Punkte mithilfe eines Makros aus Excel importiert. Nun habe ich das Problem, dass das Profil zum Ende hin schmäler werden soll. Bisher (mit manueller Punkte-Eingabe) habe ich immer eine neue Ebene mit Offset eingefügt und eine neue Skizze mit den Punkten erstellt. Ich bekomme aber momentan beim besten Willen nicht hin, die importierten Punkte im Geom. Set in eine andere Offset-Ebene zu verschieben. Vielleicht kann mir da jemand einen Tipp geben ? Desweiteren möchte ich das Profil in sich verdrehen. Wie kann ich denn das 2. Profil, über das die Fläche definiert wird, um einen bestimmten Winkel zum 1. Profil verdrehen ? Vielen Dank im vorraus und noch ein schönes Wochenende! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 21. Jan. 2012 22:58 <-- editieren / zitieren --> Unities abgeben: Nur für Prames
Hallo Prames, Zitat:
Ich bekomme aber momentan beim besten Willen nicht hin, die importierten Punkte im Geom. Set in eine andere Offset-Ebene zu verschieben.
einfach im Sketch die Punkte selektieren und projezieren.(sieh Bild) Zitat:
Wie kann ich denn das 2. Profil, über das die Fläche definiert wird, um einen bestimmten Winkel zum 1. Profil verdrehen ?
Frage! wie fahre ich denn nun zu meinem Zielort wenn da nun eine Umleitung ist? Sorry , aber stell doch mal ein paar Bilder ein, das wir auch wissen was du möchtest. Gruß Uwe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Prames
Mitglied
Beiträge: 16
Registriert: 31.03.2010 Catia V5 R19
3DConnexion SpacePilot
Windows 7 64bit
|
erstellt am: 22. Jan. 2012 13:01 <-- editieren / zitieren --> Unities abgeben:
Zitat:
einfach im Sketch die Punkte selektieren und projezieren.(sieh Bild)

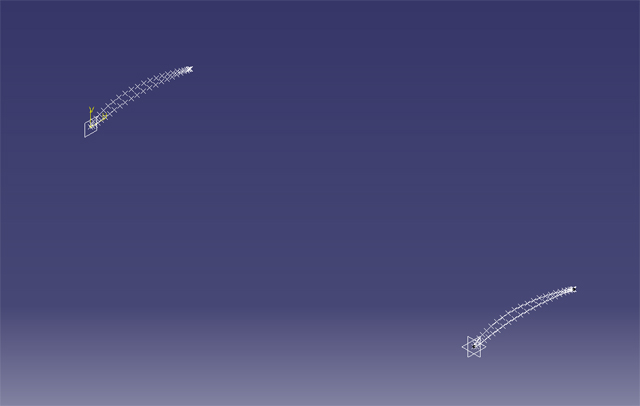

Danke, das hat mich schonmal weiter gebracht. Allerdings sind ja dann die projezierten Punkte von den Ursprungspunkten abhängig. Ich möchte aber, das ich die neuen Punkte unabhängig von den Ursprünglichen Punkten in der anderen Ebene definieren kann. Zur besseren Verständnis: Ich möchte eine Schaufel einer Turbine modellieren. Dazu habe ich mir ein NACA Profil mit einem NACA-Generator erstellt. Das wirft mir dann 50 Punkte aus, welche mir als Gerüst für meine Spline dienen. Diese Turbinenschaufel soll nun von der Wurzel bis zur Spitze einwenig in sich verdreht sein (was so eine Turbinenschaufel ja an sich hat  ) Die Spitze soll außerdem relativ zur Wurzel etwas runter skaliert werden. Da ich nun nicht immer Lust auf eine Sisyphusarbeit habe, in der ich bis zu 50 x,y-Koordinaten abtippe, wollte ich mir das Leben mit einem Point Import aus Excel erleichtern. Leider funktioniert das nicht so einfach wie ich mir das vorgestellt habe. Der Punkteimport in die Ursprungsebene funktioniert ohne Probleme. Aber in meine zweite und/oder dritte Ebene bekomme ich keine Punkte importiert (bzw projeziert und abgeändert). Habe mal Bilder zur besseren Verständlichkeit angehängt.
[Diese Nachricht wurde von Prames am 22. Jan. 2012 editiert.] [Diese Nachricht wurde von Prames am 22. Jan. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 22. Jan. 2012 13:40 <-- editieren / zitieren --> Unities abgeben: Nur für Prames
Hi Prames. Innerhalb des Sketches kannst du alle importierten Punkte isolieren (rechte Maustaste...) Danach empfiehlt es sich aber, diese Punkte dann zu bemaßen oder zu fixieren, damit sie nicht versehentlich verschoben werden. ------------------
gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Prames
Mitglied
Beiträge: 16
Registriert: 31.03.2010 Catia V5 R19
3DConnexion SpacePilot
Windows 7 64bit
|
erstellt am: 22. Jan. 2012 14:01 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Hi Prames.
Innerhalb des Sketches kannst du alle importierten Punkte isolieren (rechte Maustaste...)
Danach empfiehlt es sich aber, diese Punkte dann zu bemaßen oder zu fixieren, damit sie nicht versehentlich verschoben werden.
Natürlich! Irgendwie stand ich grade auf dem Schlauch. vielen Dank Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 22. Jan. 2012 18:56 <-- editieren / zitieren --> Unities abgeben: Nur für Prames
Hallo Prames, Du kannst auch beim projizieren den Schalter "Create Datum" einschalten, dann werden die Elemente direkt isoliert. (siehe Bild)
Zitat:
Aber in meine zweite und/oder dritte Ebene bekomme ich keine Punkte importiert (bzw projeziert und abgeändert).
Hier würde ich das Profil aus der ersten Skizze projizieren in dieser dann Drehung und Skalierung definieren. Das selbe in der dritten oder vierten.. Skizze. Gruß Uwe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
