Hallo Zusammen,
noch ein frohes neues Jahr!
ich habe dich suchfunktion schon benutzt, nur leider habe ich noch keine 100%tigen durchblick, wie ich sowas machen kann.

Vielleicht muss ich die verschiedenen Themen auch nur irgendwie kombinieren.
http://www.wingsandwheels.com/images/GAG017b.jpg

Es geht um den Randbogen, bzw. Winglet, wie kann ich sowas, bzw. was ähnliches vernüftig zeichnen ???

Danke schon im voraus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 04. Jan. 2012 09:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für XplorerF3J 10 Unities + Antwort hilfreich

Servus
Hier wurde schon mal so was ähnliches behandelt (allerdings nur eine "normale" Flügelspitze)
Hilft das weiter?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

XplorerF3J
Mitglied


Sehen Sie sich das Profil von XplorerF3J an!   Senden Sie eine Private Message an XplorerF3J  Schreiben Sie einen Gästebucheintrag für XplorerF3J

Beiträge: 5
Registriert: 20.11.2011

CATIA V5R19, Win 7 64Bit

erstellt am: 05. Jan. 2012 15:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,
schonmal danke für die Info...

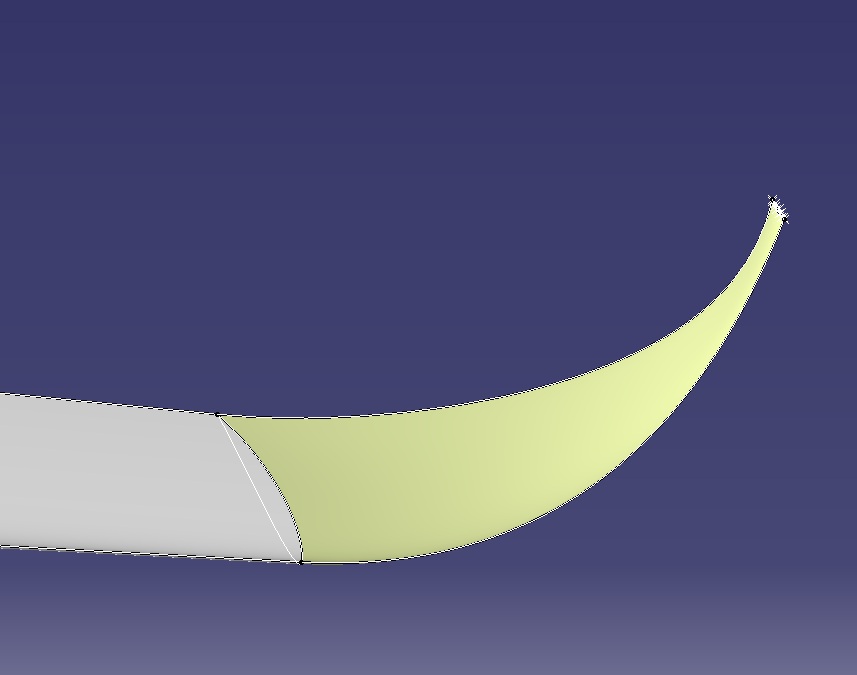

Ich bin jetzt einen Schritt weiter, (siehe Bild).
Jetzt kommt allerdings die frage, wie ich eine Spline in mehrere Achsen Krümme.

Das Problem ist, der Rundung muss weiter außen beginnen UND stärker sein.

lg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sdl
Mitglied
Computer Aided Styling


Sehen Sie sich das Profil von sdl an!   Senden Sie eine Private Message an sdl  Schreiben Sie einen Gästebucheintrag für sdl

Beiträge: 249
Registriert: 10.06.2002

erstellt am: 08. Feb. 2012 11:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für XplorerF3J 10 Unities + Antwort hilfreich

Hallo,

ich denke, Du musst das entweder mit einer klassischen Freiformfläche oder einer Blendfläche (Fläche zu Kurve) lösen. Für letzteren Versuch hast Du schon die Voraussetzungen. Über die Spannungsfaktoren und die Qualität des Übergangs (tangential oder krümmungsstetig) ist die Form der Fläche beeinflussbar. Die Freiformfläche bietet die größten Freiheiten und man kann ein assoziatives Matching definieren, welches allerdings nicht vom globalen Update erfasst wird, d.h. Du musst es nach jeder Änderung der Tragfläche manuell nacharbeiten! Außerdem setzt es entsprechende Lizenzen (FSS oder ISD) voraus!

------------------
Servus
sdl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
