Autor Thema:  spline- tangential (5635 mal gelesen)
bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 07. Nov. 2011 16:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




hallo alle zusammen,
ich komme bei einer Sache überhaupt nicht weiter und bräuchte dringend eure Hilfe:

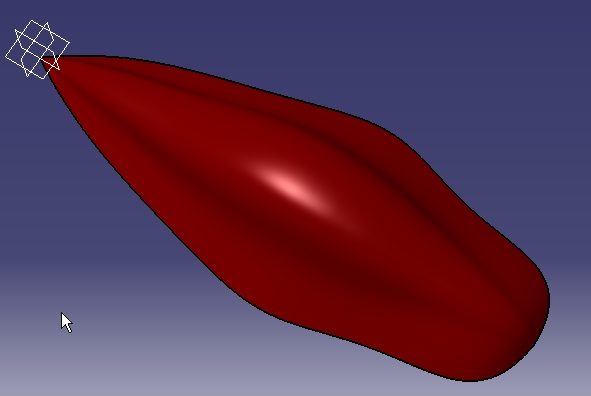

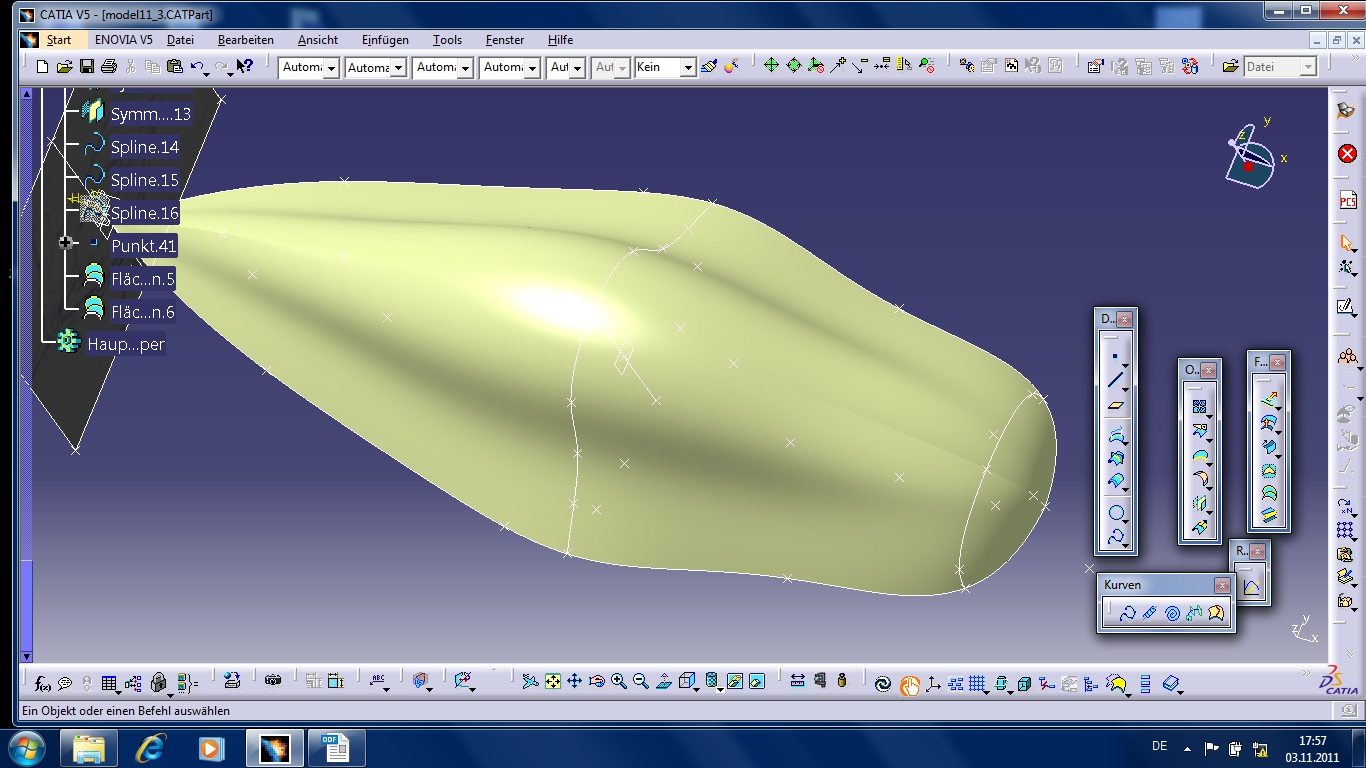

ich soll einen Rumpf konstruieren, dabei soll der Körper möglichst gleichmäßig verlaufen:
ich habe eine Fläche mit Mehrfachschnitten verwendet und habe die Hälfte des Rumpfes erstellt und dann die Seite gespiegelt, aber in der Mitte ist eine Kante zu sehen, nur in Höhe der Führungslinie gibt es keine Kante.
Ich habe schon vieles probiert aber bei keinem bin ich weiter
gekommen
Wie bekomme ich die Kante weg, sodass das Profil kotinuierlich ohne Knick verläuft ,
gibt es nicht die Möglichkeit zu sagen, dass die komplette obere Spline senkrecht zur Führungsline verläuft?
Ich hoffe Ihr habt mich verstanden?
Ich bedanke mich schon mal im voraus.
Mit freundlichen Grüßen sarmilan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 07. Nov. 2011 17:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bsarmilan 10 Unities + Antwort hilfreich




Hi sarmilan.
probiers mal so:

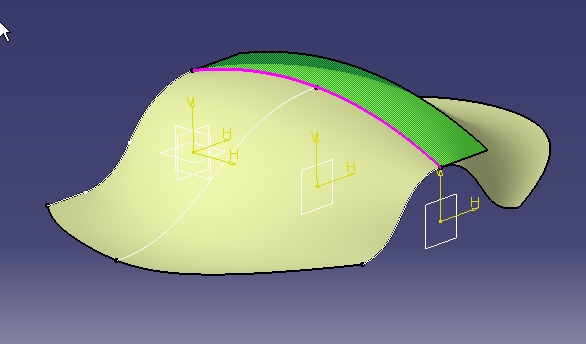

- Erzeug dir eine Guidekurve in der Mittelebene (pink)
- Extrudiere diese (grün) und nutze sie als Guidecurve (tangentialität in die grüne Extrusionsfläche)
- dann spiegeln

------------------
gruß, Tom

[Diese Nachricht wurde von thomasacro am 07. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 07. Nov. 2011 17:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

ok danke ich versuch es erstmal!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 07. Nov. 2011 18:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

bei mir herrscht das problem, das die Verbindung nicht tangentialstetig ist
wie stell ich das denn ein?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 07. Nov. 2011 19:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bsarmilan 10 Unities + Antwort hilfreich

Hallo bsarmilan,

schau mal hier http://ww3.cad.de/foren/ubb/Forum133/HTML/009354.shtml#000015 Das sollte helfen.

Wenn nicht, einfach wieder melden.

Gruß Uwe

Link funzt nicht! Einfach Kopieren und in Browser reinkopieren!

[Diese Nachricht wurde von moppesle am 07. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 07. Nov. 2011 19:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

cool danke ich schau mal rein!:-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 08. Nov. 2011 17:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




leider komm ich immer noch nicht weiter!
die 2 Schalen sind an der Spline an der sie verbunden sind nicht tangentialstetig
wie bekomme ich das hin, dass sie es werden
vielen dank im voraus#
mfg bsarmilan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 08. Nov. 2011 17:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


model11_3.CATPart


hier noch die cad-datei

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 08. Nov. 2011 17:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 08. Nov. 2011 19:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bsarmilan 10 Unities + Antwort hilfreich

Bitte fülle unbedingt deine systeminfo aus!! Ansonsten unbedingt deine Versionsnummer mit angeben, sonst kannst du evtl mit der Hilfe wenig anfangen! (Für die, die das Modell laden wollen: Es ist R18!)

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 08. Nov. 2011 19:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bsarmilan 10 Unities + Antwort hilfreich


model11_3_tom.zip


Achte unbedingt auf eine saubere Baumstruktur!
Ich hätte die Multisection-Surface andersrum aufgebaut, aber so wie du es gemacht hast, gehts auch. Nutze die Spiegelung!
Ich hab dein Modellbaum nun nicht bereinigt, sondern nur mal einen Lösungsvorschlag(!) angegeben.
- Überlege, welche Randbedingungen der Fläche du erfüllt haben möchtest ( Im oberen Bereich habe ich zwei Splines gesehen)
- Soll es symmetrisch sein, oder durch alle Punkte laufen?
- Erzeuge dir besser Skizzen aus den Punkten als 3D-Splines. Und wenn, dann gebe ihnen die Option "geometry on support" mit
- Definiere Tangentenrichtungen der Splines und der Fläche in der/ in die Spiegelebene.

P.S. Du wirst mein Modell nicht weiter nutzen können/dürfen. Bitte nur als Anschauungsmodell ansehen!!

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 08. Nov. 2011 19:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bsarmilan 10 Unities + Antwort hilfreich




achja! und noch ein Bild...

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 08. Nov. 2011 21:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

echt nett von dir tom,
du hast mir sehr geholfen
ich verwende catia v5 r18
danke nochmals
mfg bsarmilan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 09. Nov. 2011 18:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


model11_3.rar


hi ich bedanke mich nochmals herzlichst für eure hilfe
nun aber noch ein problem

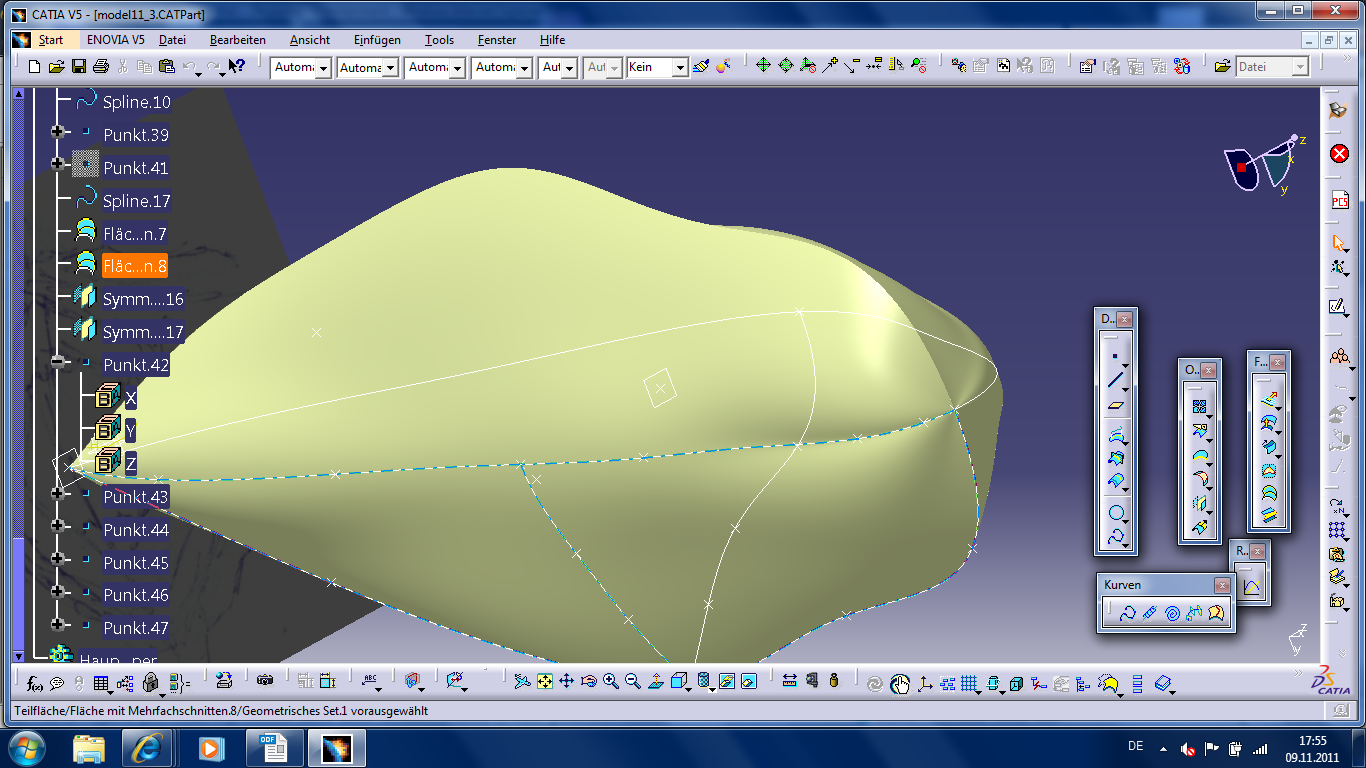

1.wie bekomme ich jetzt die ritze auf der unteren schale

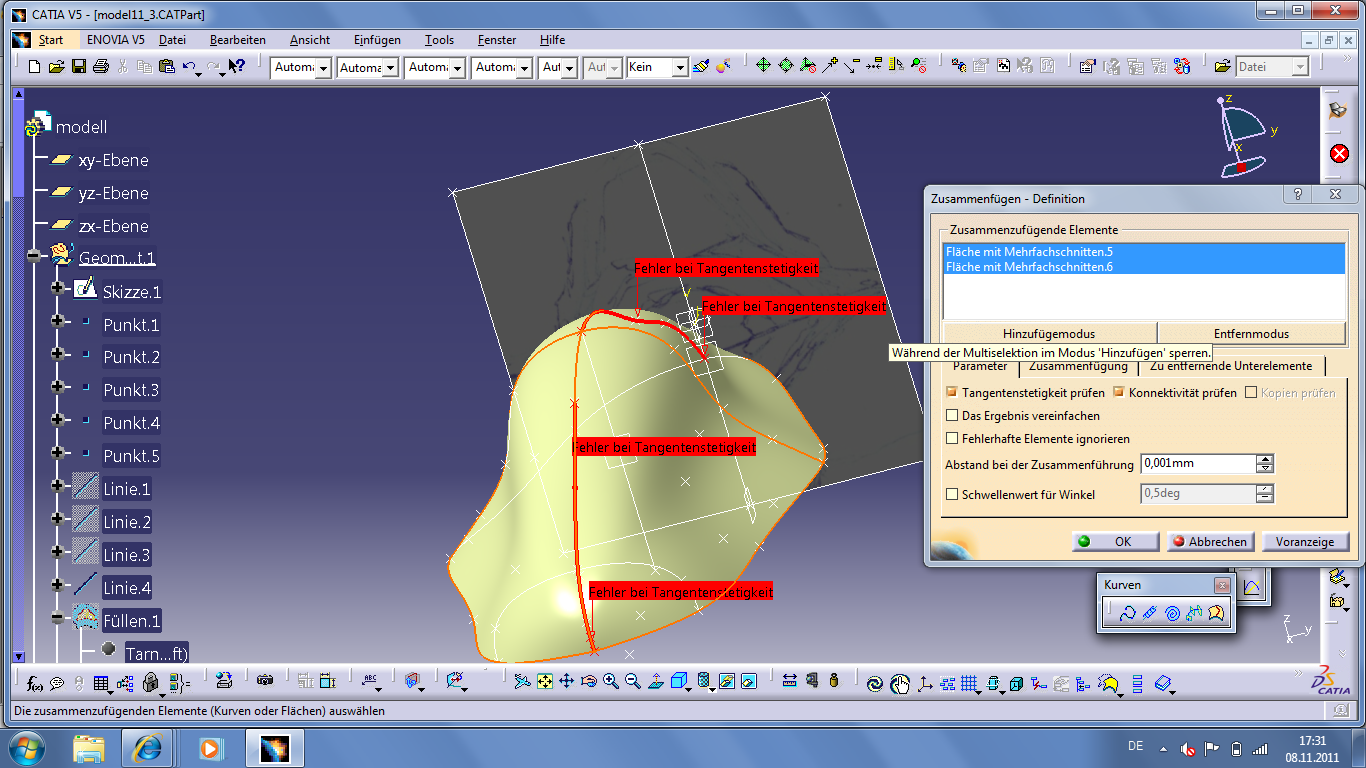

ich habe überprüft, ob die verbindung tangentialstetig ist, dennoch ist der heckbereich etwas nach innen gewölbt
2. wenn ich nun untere und obere schale verbinden möchte und die verbindung auf tangentialstetigkeit überprüfe
kommt ein error
was kann man denn da machen
danke vielmals schon mal im voraus
für die rettung
mfg bsarmilan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 09. Nov. 2011 18:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




müsste ich den an der unteren führungslinie verändern?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 09. Nov. 2011 21:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bsarmilan 10 Unities + Antwort hilfreich

Hallo bsarmilan,

Zitat:
2. wenn ich nun untere und obere schale verbinden möchte und die verbindung auf Tangentialstetigkeit überprüfe
kommt ein error

sorry, aber jetzt überleg mal. sind denn die flächen der Ober- und Unterschale an deiner Trennung nun tangentenstetig oder nicht?

Also das ist wohl keine Tangentenstetigkeit ersichtlich.
Wenn du deine zwei Schalen zusammenfügen möchtest lass den Schalter "Tangentenstätigkeit prüfen" weg.

Dann funzt auch dein Join.

Also wenn du deine Schalenhälften Tangentenstetig zusammenfügen möchtest, dann solltest du die Geometrien ach dem entsprechend anpassen.

Hast du dir den Link angeschaut. Hier ist alles beschrieben wie man sinnvoll einen tangentenstetigen Flächenverband erzeugt.

Wenn du uns deine Anspruch mitteilen würdest können wir auch gezielt helfen.

Gruß Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 10. Nov. 2011 15:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hallo, danke nochmals für eure hilfe
also müssen die beiden schalen garnicht tangentialstetig verbunden werden
abernun noch zum anderen problem:
.wie bekomme ich jetzt die ritze auf der unteren schale glatt
ich habe überprüft, ob die verbindung tangentialstetig ist, dennoch ist der heckbereich etwas nach innen gewölbt
also was kann man da tun
danke für eure hilfe
mfg bsarmilan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 10. Nov. 2011 20:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bsarmilan 10 Unities + Antwort hilfreich


Zitat:
Original erstellt von bsarmilan:

[...]ich habe überprüft, ob die verbindung tangentialstetig ist, dennoch ist der heckbereich etwas nach innen gewölbt[...]


Du hast es geprüft...und? IST es tangentenstetig? Du mußt schauen ob auch die Kurven, die du nutzt in die jeweiligen Spiegelebenen tangentenstetig sind! Ist das der Fall? Sind die Kurven planar? Ohne zu wissen, wie die Eingangssituation ist, was du damit machen möchtest (Fertigung?) oder welche geometrischen Gegebenheiten du erfüllen möchjtest/mußt ist es schwierig zu helfen!
Woher hast du die Grundgeometrien? sind sie gescannt?
Was soll als Ergebnis rauskommen? Reine Grafik, oder möchtest du etwas produzieren?
Das Design können wir nicht erahnen! Das ist DEINE Aufgabe!

------------------
gruß, Tom

[Diese Nachricht wurde von thomasacro am 10. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bsarmilan
Mitglied
student


Sehen Sie sich das Profil von bsarmilan an!   Senden Sie eine Private Message an bsarmilan  Schreiben Sie einen Gästebucheintrag für bsarmilan

Beiträge: 57
Registriert: 01.11.2011

catia v5 r18
windows xp
gsd

erstellt am: 11. Nov. 2011 15:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hi danke für deine antwort
hier meine Aufgabenstellung:
anhand einer handskizze von front und seitenansicht eines schwimmfähigen flugprofils, soll ich dieses 3dim konstruieren
daher habe ich die skizzen beim gsd eingefügt und um die umrisse punkte und dann splines gesetzt
siehe meine cat-datei an den vorigen beiträgen
mfg bsarmilan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2025 CAD.de | Impressum | Datenschutz
