Autor Thema:  Hilfe bei Einstieg in Catia (3680 mal gelesen)
dasega
Mitglied
angehender Fahrzeugbautechniker


Sehen Sie sich das Profil von dasega an!   Senden Sie eine Private Message an dasega  Schreiben Sie einen Gästebucheintrag für dasega

Beiträge: 13
Registriert: 27.07.2009

Catia V5 R19SP9
MegaCad 2010 Ausbildungslizenz
Schenker Notebook
Intel Core i7-2630QM 4x 2,0GHz, dank Intel Turboboost bis zu 2,90GHz
8GB DDR3 Ram, 500GB HDD incl. 4GB Flash
NVIDIA GeForce GT 555M 2048MB DDR3 Optimus
43,9cm (17.3") HD+ (1600*900) Non-Glare mit LED - Backlight
3Dconnexion SpaceNavigator

erstellt am: 31. Okt. 2011 20:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Rohrverbindung.CATPart


Hi bräuchte mal nen guten Tipp.
Hab mir das Buch EINSTIEG IN CATIA gekauft und komme bei der Rohrverbindung nicht weiter.
Bekomme es mit der Funktion Fläche mit Mehrfachschnitten nicht gebacken kommt immer ne Fehlermeldung raus
Jemand ne Idee?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 31. Okt. 2011 21:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dasega 10 Unities + Antwort hilfreich
Hallo dasega,

bring mal deine Endpunkte auf eine Seite.
Im Moment verdreht sich sonst die Fläche.

Gruß Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dasega
Mitglied
angehender Fahrzeugbautechniker


Sehen Sie sich das Profil von dasega an!   Senden Sie eine Private Message an dasega  Schreiben Sie einen Gästebucheintrag für dasega

Beiträge: 13
Registriert: 27.07.2009

Catia V5 R19SP9
MegaCad 2010 Ausbildungslizenz
Schenker Notebook
Intel Core i7-2630QM 4x 2,0GHz, dank Intel Turboboost bis zu 2,90GHz
8GB DDR3 Ram, 500GB HDD incl. 4GB Flash
NVIDIA GeForce GT 555M 2048MB DDR3 Optimus
43,9cm (17.3") HD+ (1600*900) Non-Glare mit LED - Backlight
3Dconnexion SpaceNavigator

erstellt am: 31. Okt. 2011 21:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

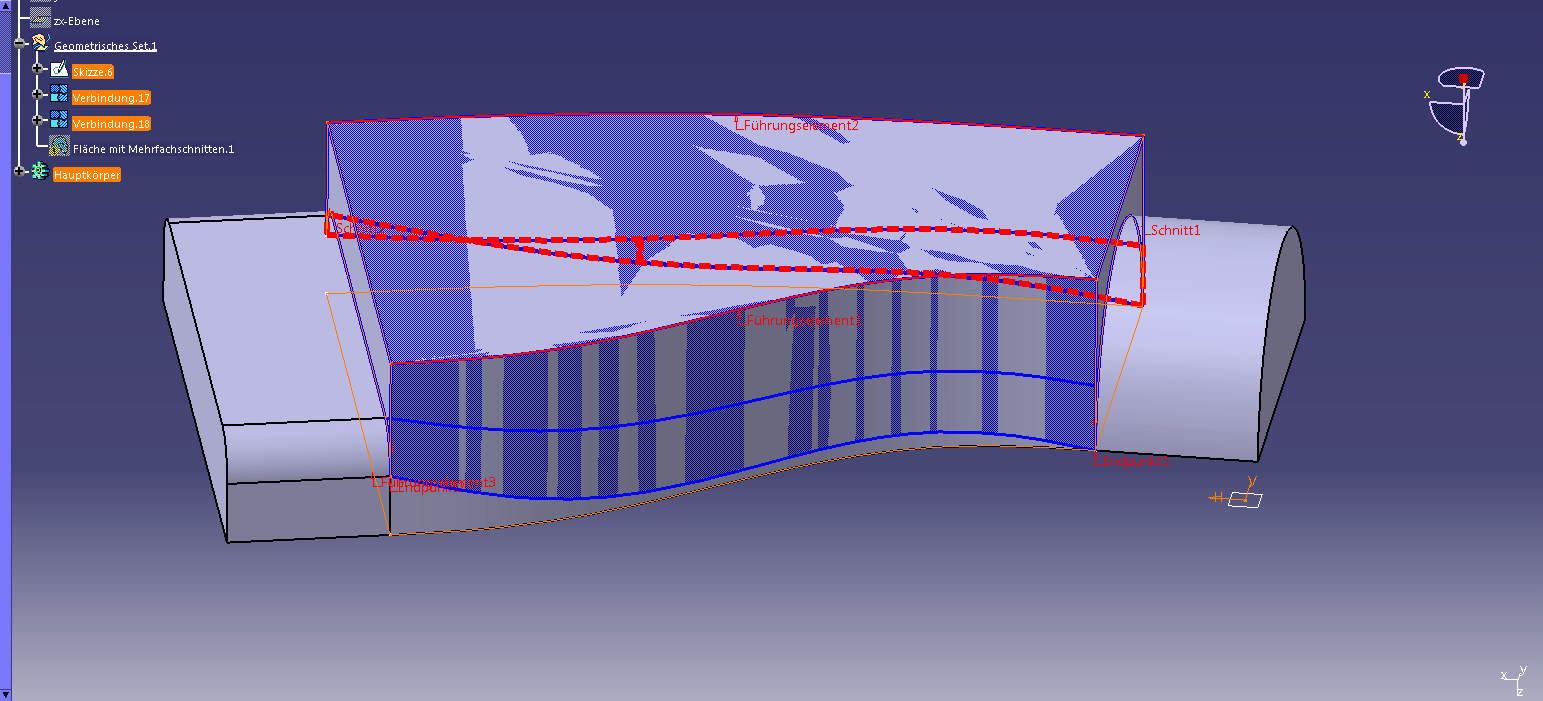

Daran dachte ich auch
Meinst du das so

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dasega
Mitglied
angehender Fahrzeugbautechniker


Sehen Sie sich das Profil von dasega an!   Senden Sie eine Private Message an dasega  Schreiben Sie einen Gästebucheintrag für dasega

Beiträge: 13
Registriert: 27.07.2009

Catia V5 R19SP9
MegaCad 2010 Ausbildungslizenz
Schenker Notebook
Intel Core i7-2630QM 4x 2,0GHz, dank Intel Turboboost bis zu 2,90GHz
8GB DDR3 Ram, 500GB HDD incl. 4GB Flash
NVIDIA GeForce GT 555M 2048MB DDR3 Optimus
43,9cm (17.3") HD+ (1600*900) Non-Glare mit LED - Backlight
3Dconnexion SpaceNavigator

erstellt am: 31. Okt. 2011 21:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
wie bekomme ich das hin?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 31. Okt. 2011 21:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dasega 10 Unities + Antwort hilfreich
Hallo dasega,

jetzt hast du sie auf einer Seite, nun noch die Ausrichtung umdrehen.
Auf einen der Pfeile der Endpunkte klicken so das die Pfeile in einer Richtung stehen.

Gruß Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dasega
Mitglied
angehender Fahrzeugbautechniker


Sehen Sie sich das Profil von dasega an!   Senden Sie eine Private Message an dasega  Schreiben Sie einen Gästebucheintrag für dasega

Beiträge: 13
Registriert: 27.07.2009

Catia V5 R19SP9
MegaCad 2010 Ausbildungslizenz
Schenker Notebook
Intel Core i7-2630QM 4x 2,0GHz, dank Intel Turboboost bis zu 2,90GHz
8GB DDR3 Ram, 500GB HDD incl. 4GB Flash
NVIDIA GeForce GT 555M 2048MB DDR3 Optimus
43,9cm (17.3") HD+ (1600*900) Non-Glare mit LED - Backlight
3Dconnexion SpaceNavigator

erstellt am: 31. Okt. 2011 21:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


So?
Hab schon probiert wie nen wilder aber kommt einfach nichts raus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 31. Okt. 2011 21:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dasega 10 Unities + Antwort hilfreich
Hallo dasega,

du solltest deinen Bildern unterschiedliche Namen geben, sonst werden die alten überschrieben.

Kann leider nicht genau erkennen wo deine Schnitte liegen.
Aber du solltest die Schnitte auf deinen beiden Geometrien (Halbkreis bzw. Rechteck mit Radien liegen haben.
Deine Fhürungselemente sollten die Schnitte berühren.
Sinnigerweise würde ich zwei Führungskurven definieren . Und zwar die jeweiligen Kannten der Ausgangsgeometrien.
Kannst ja mal dein Part bereitstellen.

Gruß Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dasega
Mitglied
angehender Fahrzeugbautechniker


Sehen Sie sich das Profil von dasega an!   Senden Sie eine Private Message an dasega  Schreiben Sie einen Gästebucheintrag für dasega

Beiträge: 13
Registriert: 27.07.2009

Catia V5 R19SP9
MegaCad 2010 Ausbildungslizenz
Schenker Notebook
Intel Core i7-2630QM 4x 2,0GHz, dank Intel Turboboost bis zu 2,90GHz
8GB DDR3 Ram, 500GB HDD incl. 4GB Flash
NVIDIA GeForce GT 555M 2048MB DDR3 Optimus
43,9cm (17.3") HD+ (1600*900) Non-Glare mit LED - Backlight
3Dconnexion SpaceNavigator

erstellt am: 31. Okt. 2011 21:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 31. Okt. 2011 22:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dasega 10 Unities + Antwort hilfreich


Servus
Ich würde den Übergang gleich n der Richtigen Geometrie erzeugen (und nicht hinterher beschneiden).
Wichtig ist, dass die Endpunkte richtig zueinander definiert sind, die Laufrichtung der Schnitte übereinstimmt.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 31. Okt. 2011 22:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dasega 10 Unities + Antwort hilfreich

Rohrverbindung_neu.zip

Schau mal hier.

sollte es so sein?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dasega
Mitglied
angehender Fahrzeugbautechniker


Sehen Sie sich das Profil von dasega an!   Senden Sie eine Private Message an dasega  Schreiben Sie einen Gästebucheintrag für dasega

Beiträge: 13
Registriert: 27.07.2009

Catia V5 R19SP9
MegaCad 2010 Ausbildungslizenz
Schenker Notebook
Intel Core i7-2630QM 4x 2,0GHz, dank Intel Turboboost bis zu 2,90GHz
8GB DDR3 Ram, 500GB HDD incl. 4GB Flash
NVIDIA GeForce GT 555M 2048MB DDR3 Optimus
43,9cm (17.3") HD+ (1600*900) Non-Glare mit LED - Backlight
3Dconnexion SpaceNavigator

erstellt am: 31. Okt. 2011 22:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ja so soll es aussehen.
wie habt ihr das denn gezeichnet

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 31. Okt. 2011 22:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dasega 10 Unities + Antwort hilfreich
Hallo dasega

Zitat:
wie habt ihr das denn gezeichnet

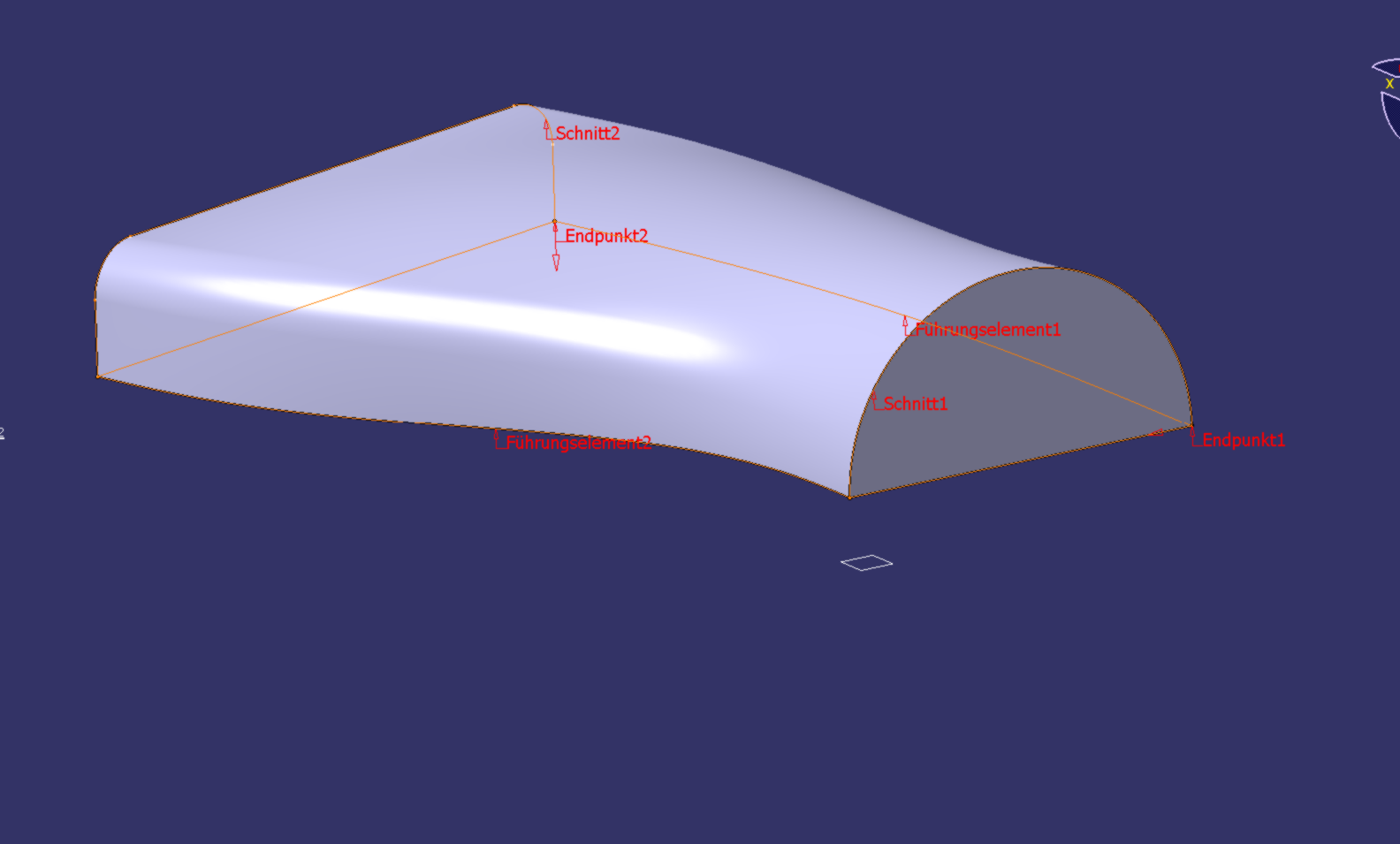

So ist das ganze umgesetzt.
