Folgende Frage hoere ich zur Zeit immer wieder:

Wenn ich einen Join erstelle, dann wird die Randkurve dieses neuen Joins manchmal (auf manchen Rechnern, in manchen Modellen, zu gewissen Mondphasen ...) in dick und hellgruen vorabvisualisiert, und manchmal nicht.

Ich finde keine Tools-Options Einstellung, die dieses regelt. Besonders Tools-Options-General-Display-Visualization-Surface's Boundaries sei erwaehnt - da geht es nur darum, wie die Raender vorhandener Flaechen dargestellt werden. Ausserdem steht das fuer gewoehnlich auf 0.13, also nur hauchduenn.

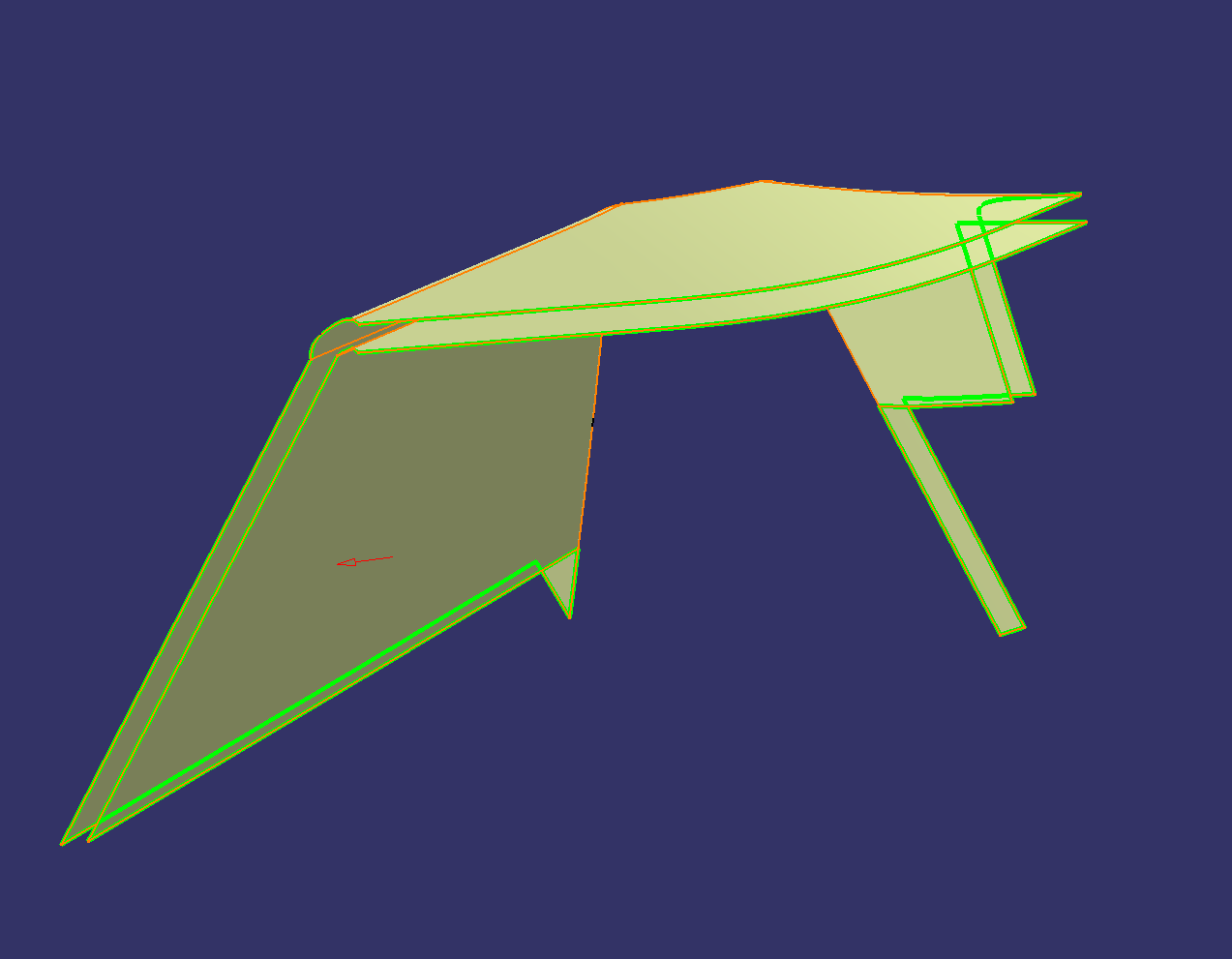

Und wenn ich hier nun 0.7mm einstelle, dann sehe ich zwar das gewuenschte Bild beim Join-Vorgang (siehe attachment), aber die dicken Raender bleiben auch hinterher. Das ist es also nicht!

Auch scheint es egal, in welcher Umgebung ich den Join versuche - egal ob Porsche, Volkswagen, oder neutral (jeweils aktuelle / offizielle R19). Ich bekomme aktuell nirgends die Raender entsprechend angezeigt.

Kennt jemand dieses Thema?

LG + TIA ... Wolfi

------------------
Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 01. Sep. 2011 12:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wolfi_z 10 Unities + Antwort hilfreich

Servus
ist bei dir unter:
Tools -> Optionen -> Allgemein -> Anzeige -> Darstellung -> Farben
der Punkt "Flächenbegrenzung (mit Definition der Farbe/Dicke) gesetzt?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolfi_z
Moderator
Konstrukteur




Sehen Sie sich das Profil von wolfi_z an!   Senden Sie eine Private Message an wolfi_z  Schreiben Sie einen Gästebucheintrag für wolfi_z

Beiträge: 2504
Registriert: 04.12.2004

CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler

erstellt am: 01. Sep. 2011 13:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Servus auch

Das ist doch genau der Punkt, den ich explizit erwaehnt habe

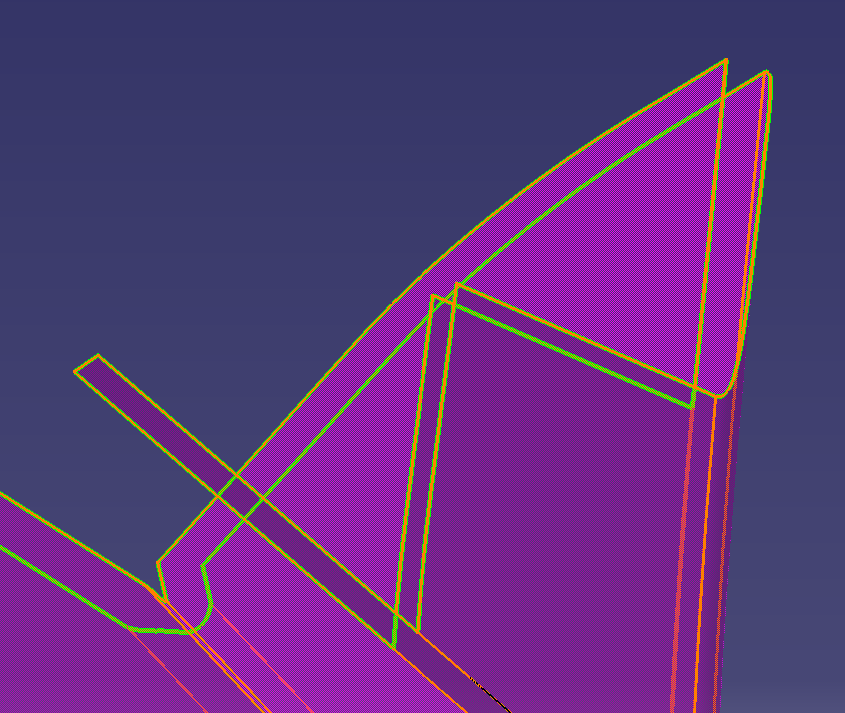

Eingeschaltet bekomme ich das hochgeladene Bild, aber eben dauerhaft, nicht nur in der Preview bei Join-Erstellung.
