Thema: Visuelle Tangentenstetigkeitsansicht.. (3826 mal gelesen)
|
mboemelburg Mitglied WZ_Konstrukteur
Beiträge: 244 Registriert: 29.09.2003
|
erstellt am: 20. Mai. 2011 09:55 <-- editieren / zitieren --> Unities abgeben:
Hallo an Alle.. Ich bin gerade dabei, mich mit Analysemöglichkeiten von Flächenübergangen zu befassen. So hoffe ich, dass dieses Thema nicht schon oft abgehandelt wurde. Obwohl V5 ja einige Flächenanalysen bietet,würde mich interessieren, ob es ein ähnliches Analysetool (siehe Bild) auch gibt. Über Lichltlinien kann man sich sehr schnell einen recht guten Eindruck zB. über tangentenstetige Übergänge machen. Für eine Antwort bedanke ich mich in vorraus. Allen ein schönes Wochenende!! Gruß Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 20. Mai. 2011 10:00 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg
Servus AFAIR gib es der Workbench FreeStyle spezielle (Lizenz erforderlich ) einige weitere Analysetools (auch "Zebraanalyse"). Mit der HD2-Lizenz gibt es zumindest die "Flächenkrümmngsanalyse". Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mboemelburg Mitglied WZ_Konstrukteur
Beiträge: 244 Registriert: 29.09.2003
|
erstellt am: 20. Mai. 2011 10:15 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)
Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 20. Mai. 2011 10:24 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg

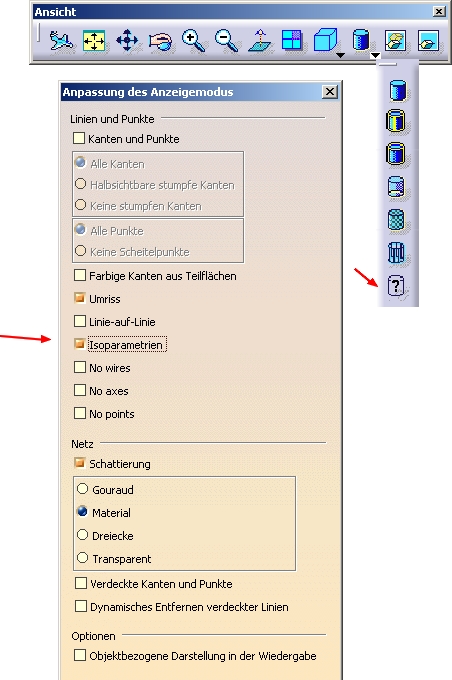

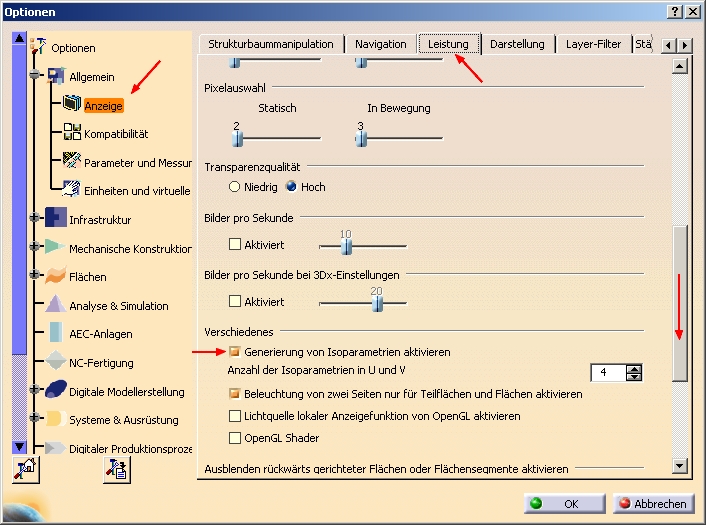

Hallo mboemelburg, vielleicht hilft es Dir ja auch zur Beurteilung der Flächenqualität, wenn Du die isoparametrischen Linien einblendest. Die musst Du erst in den Optionen freischalten, siehe Bilder. ------------------ Gruß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mboemelburg Mitglied WZ_Konstrukteur
Beiträge: 244 Registriert: 29.09.2003
|
erstellt am: 20. Mai. 2011 20:30 <-- editieren / zitieren --> Unities abgeben:
Hallo Diese Hilfe nutze ich bereits. Die ist unheimlich hilfreich, vor allem auf die schnelle. Es ging mir eigendlich darum zu erfahren, ob es zusätzlich noch ein Tool vergleichbar mit dem auf dem Bild dargestellten gibt. Trotzdem Vielen Dank!! V5 hat sehr viele Einzeltools, welche man erst einmal "erobern" muß!! Gruß Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater
Beiträge: 3724 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 20. Mai. 2011 23:24 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg
|
mboemelburg Mitglied WZ_Konstrukteur
Beiträge: 244 Registriert: 29.09.2003
|
erstellt am: 21. Mai. 2011 11:09 <-- editieren / zitieren --> Unities abgeben:
Also.. die ganz schnelle und wirklich effektive Analyse finde ich bei dem Schalter "Schattierung mit bzw. ohne Kanten". Das funktioniert bei Catia sogar bei Fremddatenflächen. Aber es gibt leider auch Standardbefehle zB. "Texterstellung im Skizzierer" Bereich Part Design welche ich vergeblich suche und viele andere mehr, wo ich eigendlich nicht verstehe, warum die schon vor Jahren nicht..und vor allem .. noch nicht implementiert wurden. Aber das ist Geschäftspolitik und das muß ich auch nicht verstehen! Somit Allen ein "beautiful weekend"... Vielen Dank und Gruß ans Forum! Martin
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater
Beiträge: 3724 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 22. Mai. 2011 01:22 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg
Hi Martin. Das "Schattieren ohne stumpfe Kanten" zeigt dir aber nur, dass dort evtl. Tangentenunstetigkeiten vorlieben. die differenzierung,ob Tangenten- oder Krümmungsstetigkeit vorliegt, zeigt dir nur die analyse oder die Reflektion. ------------------ gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
capirex65 Mitglied
Beiträge: 320 Registriert: 19.04.2006 Laptop: Lenovo R400 Desktop: Opteron 175, 4GB, Plait 8800GT 512MB CATIA V5 R18, ProE 2.0/4.0 (SE)
|
erstellt am: 22. Mai. 2011 14:32 <-- editieren / zitieren --> Unities abgeben: Nur für mboemelburg
|
mboemelburg Mitglied WZ_Konstrukteur
Beiträge: 244 Registriert: 29.09.2003
|
erstellt am: 22. Mai. 2011 16:50 <-- editieren / zitieren --> Unities abgeben:
|
