Thema: Unterschied zwischen Rib (part design) und Sweep (GSD) (2509 mal gelesen)
|
hexxi24
Mitglied
Konstrukteur
   Beiträge: 23
Registriert: 08.12.2006
|
erstellt am: 20. Sep. 2010 09:33  <-- editieren / zitieren -->   Unities abgeben:
Ich möchte Aussenflächen von Rohren darstellen. Im Part Design bringt das Befehl Rib perfekte Ergebnisse, ausser das Ergebnis natürlich ein Solid. Im GSD heisst das selbe befehl Sweep, ausser mit mehrere Möglichkeiten. Welche einstellungen sollte ich wählen so dass das Ergebnis das gewünschte wäre? Einfach gesagt, möchte ich eine Skizze entlang einer Führungskurve so ziehen, dass der Normalquerschnitt in jeder Punkt die Skizze entspricht. Also der Querschnitt ändert sich nicht.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 20. Sep. 2010 09:59 <-- editieren / zitieren --> Unities abgeben: Nur für hexxi24
|
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 20. Sep. 2010 09:59 <-- editieren / zitieren --> Unities abgeben: Nur für hexxi24
Servus, ich würde folgende Einstellungen dafür verwenden:
Profil Type: Explicit
Subtype: With reference surface
Profil: eine Skizze mit einem Kreis welcher der Außendurchmesser deines Rohres ist
Guide curve: die Kurve die deinen Rohrverlauf definiert Sonst könntest du noch im PartDesign die Rohre als Solid konstruieren und mit dem Befehl "Extract" im GSD ableiten. Somit hättest du dann auch deine Rohraußenfläche. Edit: Hallo Mörchen  ; ist ja klar, dass du wieder mal schneller bist  ------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer [Diese Nachricht wurde von Christian.O am 20. Sep. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 20. Sep. 2010 18:28 <-- editieren / zitieren --> Unities abgeben: Nur für hexxi24

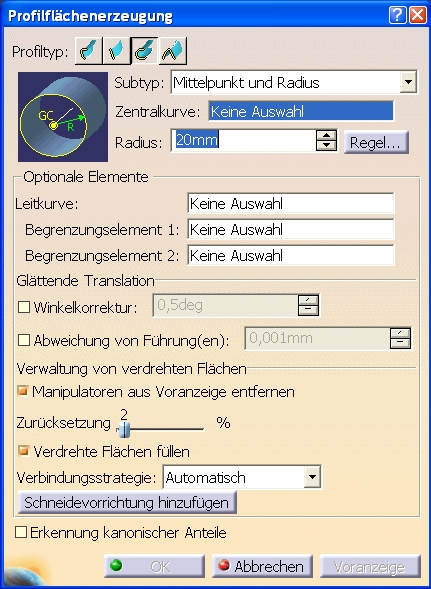

Hallo zusammen. Und warum nehmt ihr dann nicht direkt den Subtype Circle?? Dort die Einstellung "Mittelpunkt und Radius". Dabei genügt es, die Mittellinie anzugeben und den Radius. Ansonsten muss doch immer eine Plane und eine Skizze erzeugt werden. Ok, kann auch eine Lizenzgeschichte sein... ------------------
gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
