Autor Thema:  Linien von Fläche mit Mehrfachschnitt wegbekommen (3789 mal gelesen)
Schmankerl
Mitglied
Student Maschinenbau


Sehen Sie sich das Profil von Schmankerl an!   Senden Sie eine Private Message an Schmankerl  Schreiben Sie einen Gästebucheintrag für Schmankerl

Beiträge: 122
Registriert: 16.11.2009

Toshiba Sattelite, Intel Pentium M , 1,86 GHz, 1GB Ram, ATI Mobility Radeon X700,WinXP, Solidworks 2009 Education Edition mit SP4

erstellt am: 25. Jun. 2010 17:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

weiß jemand wie ich die Linien von der Funktion "Flächen mit Mehrfachschnitt" wegbekomme?

Weil ich muss soganannte Senten (Längslinien) in einen Flugzeugrumpf einbauen, und das im 10° 20° 30° ... Winkel, was ich durch eine Ebenenschar erzeuge und diese mit dem Rumpfmantel verschneide.

Die Linien der Funktion "Flächen mit Mehrfachschnitt" sollen dann aber nicht mehr erkennbar sein.
Kann ich diese dann im 2D entfernen? Geht das vielleicht schon im 3D ?

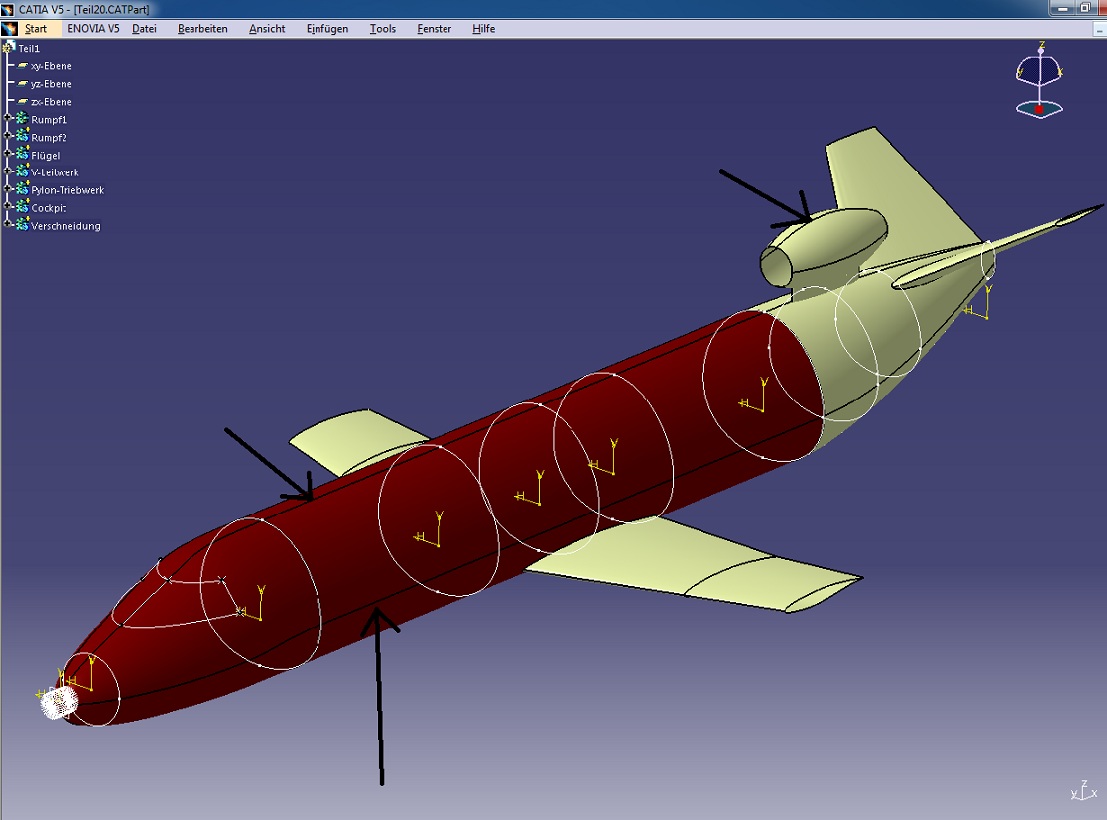

Bild ist angehängt mit Pfeilen auf die zu entfernenden Linien



Danke für jede Hilfe, Gruß und schönen abend

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 25. Jun. 2010 18:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schmankerl 10 Unities + Antwort hilfreich

Servus
Schon mal mit:
Ansicht -> Wiedergabemodus -> Schattierung ohne stumpfe Kanten
probiert?
Oder sind dort wirklich Kanten? Dann müsstest du deine Profile für die "Fläche mit Mehrfachschnitten" besser gestallten.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 25. Jun. 2010 21:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schmankerl 10 Unities + Antwort hilfreich

Hallo Schmankerl,

kanten entstehen nur dann wenn die flächen nicht tangenten- oder krümmungstetig gestaltet worden sind.

heist in deinem fall, daß dein flächen wie auch immer nich sauber konstruiert sind.

hier liegt es an dir diese flächen in einer ordentlichen topology zu erzeugen.


gruß uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 25. Jun. 2010 21:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schmankerl 10 Unities + Antwort hilfreich




Hi Uwe!
Klar entstehen Kanten bei Tangentenunstetigkeiten! (Übrigens NICHT bei Krümmungsunstetigkeiten!!)
Ich denke aber hier handelt es sich um die natürlich Patchverteilung der Flächen, und nicht um Tantentenunstetigkeiten. Daher ist der Vorschlag von Bernd absolut richtig!
Ein weiterer Grund für die schwarzen Linien kann auch noch sein, dass die Flächen nicht verbunden sind (egal welche Stetigkeiten). Aber das liegt dort nicht vor.

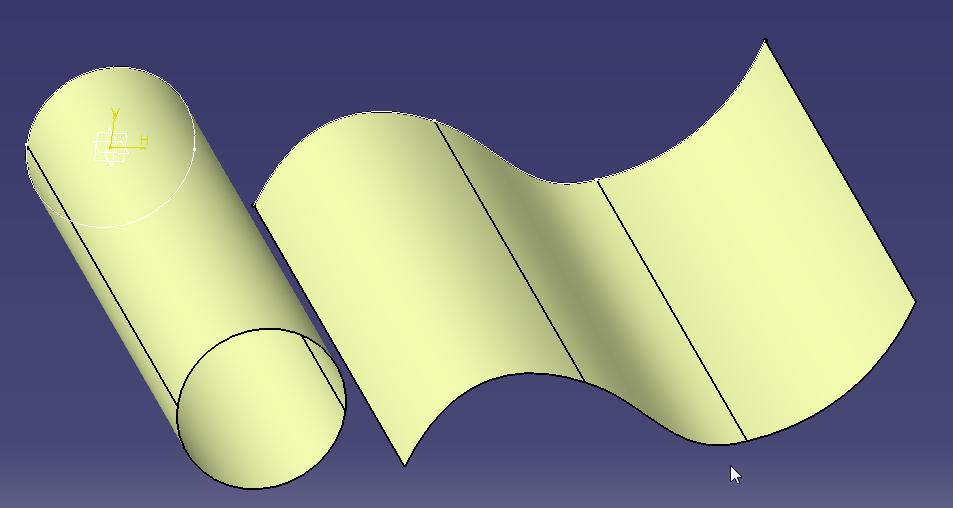

Im Bild nebenan siehst du einen extrudierten Kreis, welcher definitiv alle Stetigkeiten beinhaltet. Daneben eine krümmungsstegige Fläche (Spline, Verbindungskurve,Spline) welche ebenfalls die wichtigsten Stetigkeiten aufweist. Aber halt trotzdem noch die "weichen" Kanten, die dargestellt werden (Patchgrenzen!)


------------------
gruß, Tom

[Diese Nachricht wurde von thomasacro am 25. Jun. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schmankerl
Mitglied
Student Maschinenbau


Sehen Sie sich das Profil von Schmankerl an!   Senden Sie eine Private Message an Schmankerl  Schreiben Sie einen Gästebucheintrag für Schmankerl

Beiträge: 122
Registriert: 16.11.2009

Toshiba Sattelite, Intel Pentium M , 1,86 GHz, 1GB Ram, ATI Mobility Radeon X700,WinXP, Solidworks 2009 Education Edition mit SP4

erstellt am: 27. Jun. 2010 12:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

ja stimmt es waren die weichen kanten, danke!

heißt ja, dass wenn ich ein Drawing von meinem Modell mache, eben als Drahtmodell, und ich nicht diese Linien will, sie in meiner 2D Zeichnung löschen muss?

gruß und danke an euch 3 !!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 27. Jun. 2010 12:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Schmankerl 10 Unities + Antwort hilfreich

hI Schmankerl
Was genau meinst du denn mit Fragtmodell? Klassisch bedeutet das das Darstellen deiner Erzeugungs-"drähte". Also deinem ersten Bild folgend nur die Spantenquerschnitte und die 3D-geometrie der Cockpitscheibe.

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
