Hallo,

Ich habe eine mehrfach im Raum gekrümmte Fläche.
Diese Fläche habe ich in eine Ebenen Abgewickelt.

jetzt das Problem:
Nun muss ich diese Fläche auf einen definierten Radius wieder aufwickeln.
So dass die Fläche einem Radius folgt. (ein Kreisbogen aus der Seitenansicht).

kann mir jemand sagen mit welchem Tool das geht?

Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

EngineeredByRobberts
Mitglied
Ingenieur

Senden Sie eine Private Message an EngineeredByRobberts

Schreiben Sie einen Gästebucheintrag für EngineeredByRobberts

Beiträge: 109
Registriert: 27.04.2010

Dell Precision 690
Windows XP
V5R19SP3 V5R17SP0

erstellt am: 27. Apr. 2010 16:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für Beami

Das geht auch mit Abwickeln
- Begrenzung deine abgewickelte Fläche erstellen
- deine zylindrische Fläche erstellen und abwickeln
- Begrenzung auf der Abwicklung der zylindrische Fläche Projizieren
- Doppelklick auf der Abwicklung der zylindrische Fläche und unter Übertragen deine Projektion selektieren und unten auf Falten umschalten

------------------
- Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beami
Mitglied
Dipl. Ing.

Beiträge: 8
Registriert: 27.02.2005

Catia V5 R18 SP2 HF74

erstellt am: 27. Apr. 2010 17:30

<-- editieren / zitieren -->

Unities abgeben:

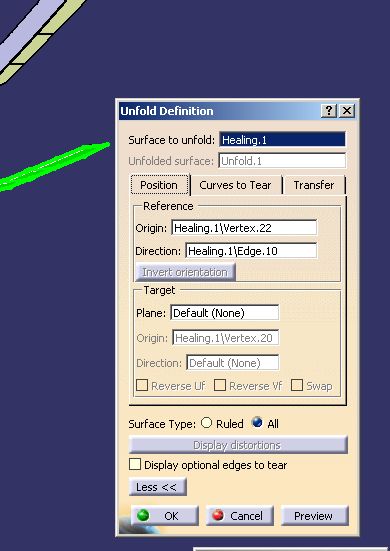

Sorry - hab ich noch nicht verstanden.

Wo gibt es den Button "falten"??

Danke für Deine Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

EngineeredByRobberts
Mitglied
Ingenieur

Beiträge: 109
Registriert: 27.04.2010

Dell Precision 690
Windows XP
V5R19SP3 V5R17SP0

erstellt am: 27. Apr. 2010 18:13

<-- editieren / zitieren -->

Unities abgeben:

Nur für Beami

Oben auf 'transfer' umschalten

Und bitte der Begrenzungskurve auf der Abwicklungs-EBENE projizieren und nicht auf der Abwicklung. Habe mich vorher vertan, es würde eine Aktualisierungsschleife entstehen

------------------
- Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Beami
Mitglied
Dipl. Ing.

Beiträge: 8
Registriert: 27.02.2005

Catia V5 R18 SP2 HF74

erstellt am: 27. Apr. 2010 18:51

<-- editieren / zitieren -->

Unities abgeben:

hat geklappt.

Vielen Dank!!!!!
