Thema: Flächen vereinfachen / zusammenfügen / glätten (6176 mal gelesen)

Sisi on tour
Mitglied

Senden Sie eine Private Message an Sisi on tour

Schreiben Sie einen Gästebucheintrag für Sisi on tour

Beiträge: 48
Registriert: 21.04.2010

erstellt am: 21. Apr. 2010 11:04

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo miteinander,

vieleicht könnt Ihr mir bei meinem Problem weiterhelfen?

Wie kann ich das Fächenmodell etwas vereinfachen, bzw. glätten?
Aus vielen kleinen Flächen eine Große erstellen...

Gibt es dasfür ein Modul?

Sisi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DMaier
Mitglied
Key-User CAD/PLM/ERP

Senden Sie eine Private Message an DMaier

Schreiben Sie einen Gästebucheintrag für DMaier

Beiträge: 182
Registriert: 09.04.2008

Catia V5 R19SP7
Anbindung an SAP ECC 6.0 und PartSolutions 8.1.08
WinXP 64

erstellt am: 21. Apr. 2010 12:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für Sisi on tour

Hast du die Funktion "Zusammenfügen" aus dem Generative Shape Design schon probiert?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Sisi on tour
Mitglied

Beiträge: 48
Registriert: 21.04.2010

erstellt am: 21. Apr. 2010 13:50

<-- editieren / zitieren -->

Unities abgeben:


Ja, leider führt das nicht ganz um gewünschen ergebniss.
Ich habe Scandaten bekomme die Flächenrückgeführt worden sind..
Wenn ich den Flächen ein glänzendes Material zuordne, sehe ich alle Kanten.
Wie kann ich die vereinigen/trimmen... so dass ich eine tangentialen Übergang zwischen den Flächen schaffe?

Sisi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ

Senden Sie eine Private Message an Thomas Harmening

Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX 12

erstellt am: 21. Apr. 2010 18:41

<-- editieren / zitieren -->

Unities abgeben:

Nur für Sisi on tour

V5R19HF46-MessergablelLoeffelnicht.zip

IGS-MessergablelLoeffelnicht.zip

Man kann Flächendaten auf 2 Arten rückführen.

4 Ecken Flächen, automatisiert, dann sieht das so aus wie bei dir,
oder,
man versucht schöne Basisflächen zu erzeugen - Handarbeit.

Ich würde versuchen das Neu aufzubauen.
Ein automatischen Glätten gibt es IMHO In my humble oppinion (Meiner Meinung nach) So nicht -eventuell die Flächen schneiden ,
Splines durchlegen und neue Basisflächen schaffen.

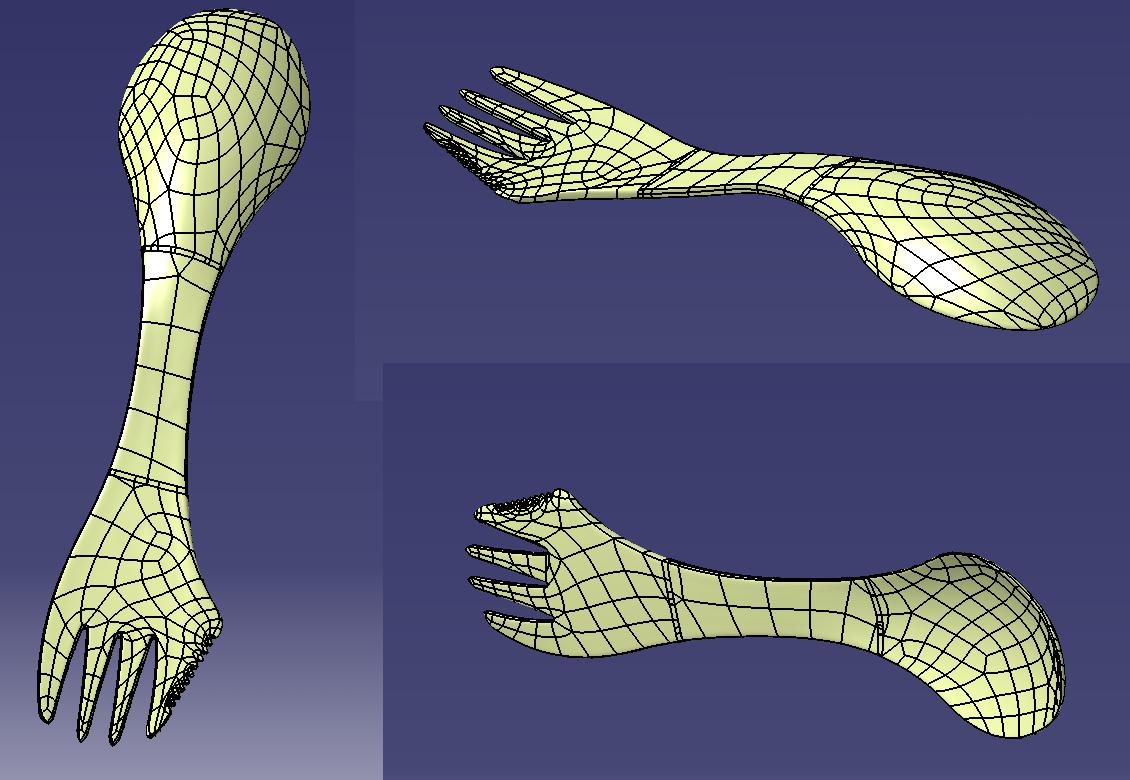

Anbei Einfach-BSP 2 Halbschalen, Blend, Aufdicken, Beschneiden, verrunden.

Nachtrag - auch als IGS hochgeladen.

[Diese Nachricht wurde von Thomas Harmening am 21. Apr. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
