Hallo zusammen,

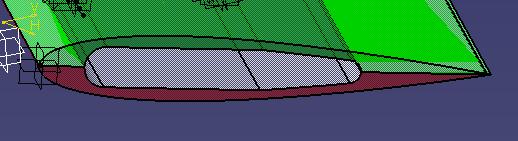

auf der einen Seite endet mein Profil derzeit so wie auf dem Bild. Ich möchte gerne die obere (grün) und untere (rote) Seite jeweils um 90° umklappen, damit das Profil rund abschließt.

Ist das möglich? Und wenn ja, wie geht das?

Gruß
Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 18. Jan. 2010 15:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Naca0015 10 Unities + Antwort hilfreich
Hallo Martin,

ich würde eine Linie ziehen, praktisch die Trennlinie zwischen rot und grün. Dann  für die grüne (oder rote) Fläche die Boundary erzeugen und diese um die Linie rotieren.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pgmuer
Mitglied



Sehen Sie sich das Profil von pgmuer an!   Senden Sie eine Private Message an pgmuer  Schreiben Sie einen Gästebucheintrag für pgmuer

Beiträge: 111
Registriert: 22.01.2002

 erstellt am: 19. Jan. 2010 16:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Naca0015 10 Unities + Antwort hilfreich
Hallo Martin

Ist die grüne Kontur identisch mit der roten?
Falls ja, funktioniert der Hinweis von Möhrchen.
Falls nein, könntest Du die Fläche z.B mit eine MultiSection Surface erzeugen.

Gruss
Philipp
