Hallo liebe Gemeinde,
ich habe folgendes Problem. Ich studiere Maschinenbau und beschäftige mich aus freien Stücken mit Catia V5, weil es doch in der Industrie häufiger verwendet wird, nun soll ich für meinen Nebenjob ein Pendelschlaggerät umkonstruieren und scheitere an kleinen Fehlermeldungen und eventuelle Unwissenheit über das Programm.

Ich hoffe ihr könnt mir helfen, folgende Probleme:

Also das erste Teil soll mal so ausschauen
(hoffe ich darf die Bilder so posten, sonst ändert sie um)



Nun mein Problem
Erst wollte ich das Teil so bauen



und dann nachträglich über eine zweite Skizze, die beiden abgewinkelten Flächen, ansetzen, nur bekomme ich die leider nicht genau deckungsgleich auf die erste Fläche  ;/

also habe ich mit nem L-Profil angefangen



Soweit so gut, nur wie schneide ich jetzt den viereckigen Bereich in der Mitte aus?? mit Trimmen oder Trennen funktioniert das nicht, wollte auf die Rückseite eine viereckige Skizze machen und dann eben sagen, er soll das ausschneiden.

Das nächste Problem ist, ich habe ein U-Träger konstruiert und möchte als Führung in die mitte eine Nut fräsen, hab das über die Bohrfunktion gemacht, und er zeigt mir auch alles richtig an, nur leider macht er die Nut nicht, sondern zeigt mir nur die Linien an, habe schon alles probiert, müsste im ja nur sagen er soll die Nut nach unten weg fräsen, aber das macht er nicht, hat jemand eine Idee?

Und zum Schluss mein vorerst letztes Problem.

Das ist die Scheibe die mit Bolzen dann auf dem U-Träger laufen soll und der Bolzen durch die Nut geführt werden soll, was ich gemacht habe sieht man ja am Baum
Nur wie kann ich beiden Bauteile zu einem Verbinden?? Mit Zusammenfügen nennt er mir immer diesen Fehler



Ich hoffe ihr könnt mir helfen, iste sehr schwer sich das alles so allein beizubringen, und hoffe ihr nette Helfer zufinden

Vielen lieben Dank und ein schönes Wochenende allen

Gruß Tino

[Diese Nachricht wurde von spezius am 19. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Mach das ganze im PartDesign (also nochmal neu). Dann hast d für deine erstes Beispiel auch die Funktion Tasche.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Spezius.
Ich kann mich Bernd nur anschließen: Arbeite im Part-Design!

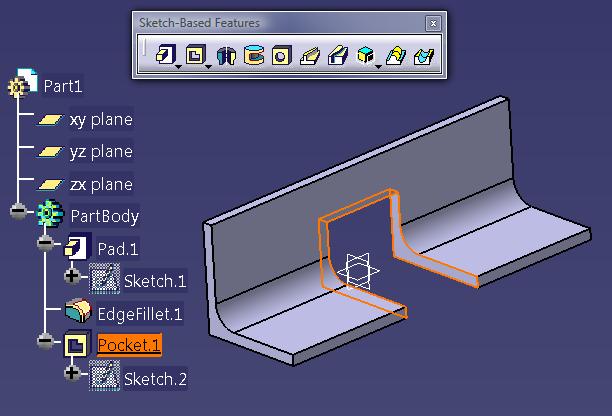

Für Deine erste Frage hier mal eine kleien Hilfe: -->

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

vielen lieben dank, werde es nachher gleich mal versuchen

habe auch nochmal das bild mit der nut eingefügt, sollte ich das vielleicht auch im part design versuchen??

und wie kann ich denn neun 2 teile zu einem teil zusammenfügen??

danke euch vielmals, schicken 4. advent wünsche ich euch

gruß tino

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

hier zwei Tipps von mir:
1. in die Bibliothek gehen und CATIA-Buch zur Solid-Modellierung ausleihen. Wenn CATIA bei Euch an der Hochschule gelehrt wird, dann sollte es sowas geben.
2. Falls Du zu bereits zur virtuellen Generation gehörst, die nicht mehr wissen dass es Bibliotheken und Bücher gibt, dann diese Links durchsuchen. Da findet sich was, um den Umgang mit CATIA zu erlernen:
http://catia.cad.de/index.php/interessante-links/schulungsunterlagen

------------------
Gruß

Elise

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

vielen dank, werde ich mir mal anschauen

und an unserer fh wird kein catia unterrichtet, leider, also gibts da auch keine bücher, war schon nachschauen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielleicht hat die Bibliothek ja ein Abo des Hanser- oder Springer-Links. Bei beiden gibt es V5 Bücher.
Vom Springer-Link kann man die Bücher dann einfach als PDF speichern.

[Diese Nachricht wurde von capirex65 am 19. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,
ich würde dir raten dich ein wenig mit den Boolschen Funktionen zu beschäftigen die CATIA bietet. Also so tolle Sachen wie Abzugskörper, Zusammenfügen von Geometrien, Trim und wie man das ganze letztendlich in Catia umsetzt.
Diese Tools sind recht mächtig und erlauben (IMHO) einen schön strukturierten Baum. Solidmodelierung beruht eh zum großen Teil auf diesen Funktionen. Die sollte man drin haben.

Wenn z.Zt. kein entsprechendes Buch zur Verfügung steht ist ein Blick in die Hilfe des PartDesign Moduls wahrscheinlich auch ganz praktisch. Da steht auch schon so einiges, aber leider wenig zur Methodik.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
