Thema: Skizze nach Achssystem ausrichten (3781 mal gelesen)
|
Norman Schulz
Mitglied
Konstrukteur Catia V4/V5
   Beiträge: 300
Registriert: 18.03.2002 V5R19SP9 // V5R20SP7 //V5R24SP5
Lizenz MD2
Lenovo ThinkPad W540
WIN 7 64bit 16GB
Intel i7-4800MQ 2.7GHz
|
erstellt am: 28. Okt. 2009 11:47  <-- editieren / zitieren -->   Unities abgeben:
Hallo! Ist es moeglich, eine Skizzeebene, welche auf eine Plane liegt, anhand eines aktiven Achssystem auszurichten (wie es in V4 moeglich war)? Ich weiss das es funktioniert wenn man den Support direkt auf eine Achssystemebene legt, aber ist es auch bei meiner Fragestellung irgendwie machbar? Es ist halt immer angenehmer eine saubere Ausrichtung zu einem erstellten Achssystems zu haben. Ich will jedoch nicht unendlich viele Achssysteme als Ausrichtungshilfe erzeugen. Vielen Dank für eure Hilfe. Gruss Norman ------------------
WTL Engineering GmbH
n.schulz@wtl-group.de
http://www.wtl-group.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 28. Okt. 2009 11:59 <-- editieren / zitieren --> Unities abgeben: Nur für Norman Schulz

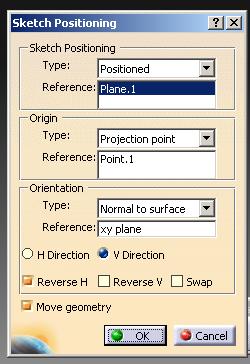

Hallo, mit einer positionierten Skizze geht sowas.
Ist auch nachträglich über RMT --> Shange Sketch Support editierbar.
Da hasst Du dann die Sketch per Mausclick gespiegelt oder über den Referenzpunkt in der Gegend verschoben. ------------------
kri Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Norman Schulz
Mitglied
Konstrukteur Catia V4/V5
Beiträge: 300
Registriert: 18.03.2002
|
erstellt am: 28. Okt. 2009 13:28 <-- editieren / zitieren --> Unities abgeben:
Hallo kri, das hatte ich auch schon probiert.
Habe aber gedacht dass es irgendwie einfacher geht.
Ist schon recht muehselig den Ursprung mit Verschneidung 2 Linen und Ausrichtung parallel zu Linie immer wieder einzustellen. Aber trotzdem danke fuer die schnelle Hilfe. Gruss Norman
------------------
WTL Engineering GmbH
n.schulz@wtl-group.de
http://www.wtl-group.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 28. Okt. 2009 14:23 <-- editieren / zitieren --> Unities abgeben: Nur für Norman Schulz
Hallo, Du kannst dir mit einem Template helfen.
Geoset erstellen, Punkt rein, 3Pln mit Offset durch Punkt, 3 Skizzen auf die Planes.
Dieses Geoset als Kopiervorlage für alle neuen Sets benutzen (kann man auch unter eienem Körper anordnen).
Durch Veränderung des Punktes schiebst Du Skizzen dorthin wo Du sie brauchst. ------------------
