Hallo alle zusammen, ich brauche Hilfe!!

Ich habe in GSD Hälfte eines Roboterarms gezeichnet, und möche das jetzt in 2 mm Dicke haben...

WIE MACHT MAN DAS ????

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo -WL1981-,

Du hast offenbar eine Fläche.
Stelle sicher, dass Du im Workbench "Part Design" bist und verwende den Befehl "Aufmaßfläche" (Thick Surface)aus der Symbolleiste "Auf Flächen basierende Komponenten"(Surface-based Features).

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Mörchen!!

Ich hätte nicht gedacht dass man in den Part Design wechseln muss, aber ich muss dann jede Fläche einzeln anklicken und austragen!!!
Geht das vielleicht komplett das ganze Teil austragen(also mit einem Schritt)?
Sonst habe ich soviel features!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,
wieder zurück in GSD alle Flächen mit "join" verbinden und dann nochmal ins Part Design...
Der Join sagt Dir dann auch ob Du richtig konstruiert hast:
Flächen geschlossen, Tangentenstetigkeit usw.

------------------
... vielleicht wird ja alles gut!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi, ich finde "JOIN" nicht. Habe auch die Deutsche Catia Version!!

Danke vorraus....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

GSD - Toolbar Operationen, 1.Icon "Verbinden" / "Zusammenfügen" oder so. Ich habe wie 90 % der "Produktiven" "nur" die englische Oberfläche.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

    tberger@tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja danke, ich habs...
und natürlich auch einen/einige Fehler!!  ,

" Verbindung.1 nicht verbindungsfähiges Ergebnis. Ergebnis zählt 3 Domänen..

ich gucke was ich machen kann..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo -WL1981-

eventuell in dem Fenster beim "Zusammenfügende Elemente" ( Join)  der Flächen den "Abstand bei der Zusammenführung" hochstellen.

mfg
me23

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Oder statt "join" "healing" nehmen und auch hier die Werte von 0,001 auf 0,1 hochsetzen.

------------------
... vielleicht wird ja alles gut!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo -WL1981-,

Blende die Drahtgeometrie aus und selektiere alle Flächen mit einem Fenster oder über den Baum mit der STRG- Taste oder der Shift-Taste, dann geh auf die Funktion Verbinden oder Join und mach daraus eine Verbindgung. Dann aufdicken.
So wie es aussieht, sind deine Flächen nicht verrundet. Das kann später beim Aufdicken Probleme geben.

------------------
Gruß

Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo nochmals,
also...  ich kriege langsam kopfaua..

Erstmal Danke an euch alle... ihr habt mir wirklich viel geholfen...

zum thema...

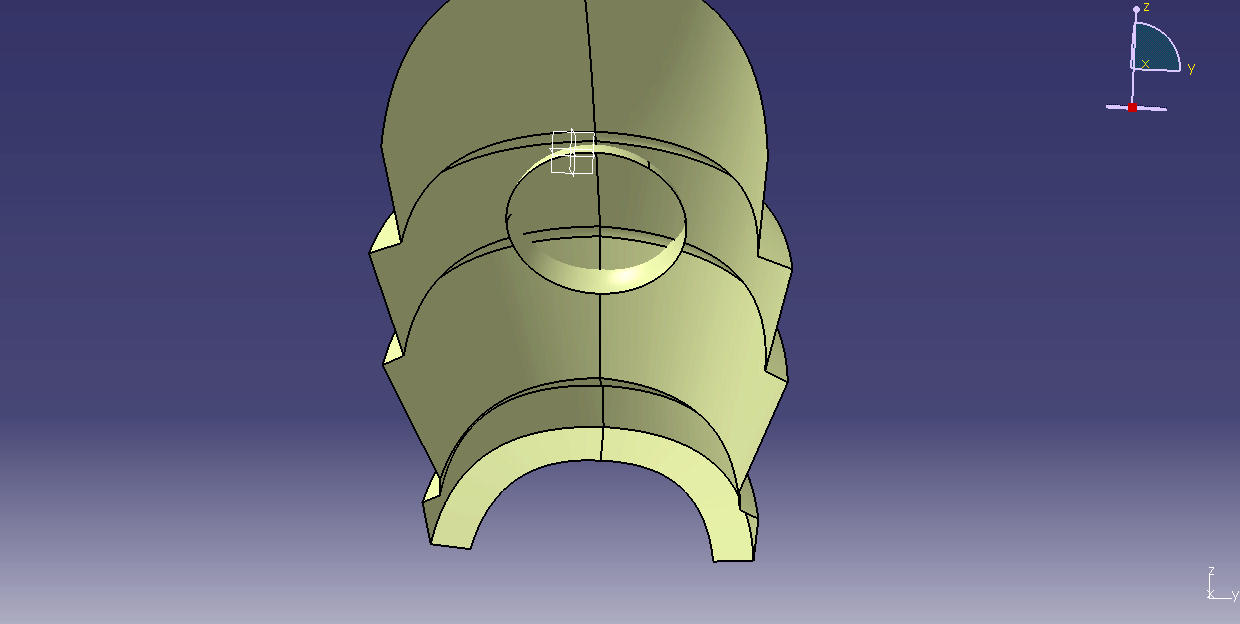

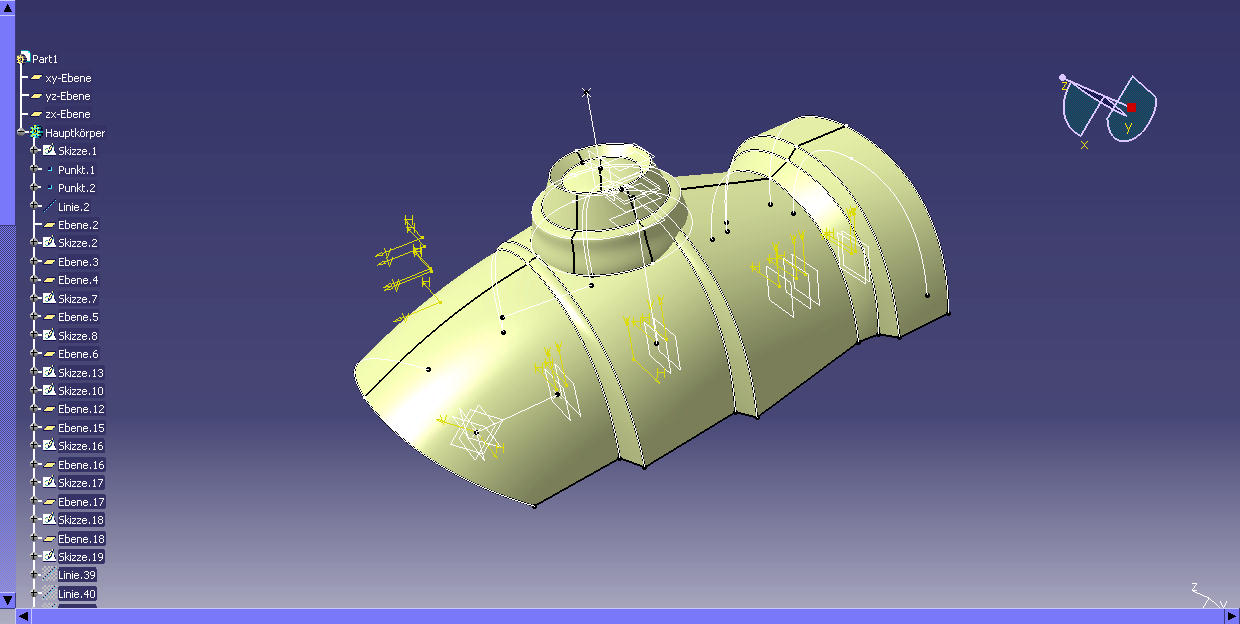

Wie man auf der JPG Datei sieht... besteht der Körper aus 2 Teilen....
1. einmal der halbe ovale Körper (Der halbe Arm)...--> waagerecht
2. und die Kuppel oben .....

wenn ich es alles markiere und versuche es alles zu verbinden ...zeigt er mir fehler.

den Fehler habe ich gefunden...ist ja auch logisch.... die Kuppel habe ich einfach von oben durch den Arm gezogen... also schneidet es sich..

wenn ich jetzt nur den Arm (ohne Kuppel) markiere, funktioniert das "Verbinden".

Also leigt das Problem an der Kuppel die die Fläche des Armes schneidet!!
Wie kriege ich die Kuppel genau auf die Fläche des Armes gelegt ohne dass die unten durchkommt.

Ich hoffe ihr versteht mich und könnt es nachvolziehen und mir helfen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus,

mit dem Befehl "Trennen" (siehe Bild) kannst du die Kuppel bis zum Arm trimmen.

Vorgehensweise:
zuerst das Element (Kuppel) das getrennt werden soll auswählen
dann als Begrenzungselement (weißes Feld) den Arm auswählen

------------------
Mit freundlichen Grüßen
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Wenn die "Struktur" (alles aus der Kuppel) aus einer Fläche ("Zusammenbauen") besteht, lässt sich die Halbkugel auch über "Trimmen" gleich zu einer kompletten, zugeschnittenen Fläche vereinigen (2. Icon in Christians Post). Näheres siehe Doku (oder Schulungsunterlagen)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen,
wie kriege ich eine Bohrung oder ein Loch in eine Fläche, das ist ja echt kopliziert in GSD.
In Part D. geht das ruck zuck...
ich flimme aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo -WL1981-,

nicht gleich ausflimmen  !

Im GSD kannst Du entweder einen Kreis auf die Fläche projizieren (entlang einer Richtung) und dann an dieser Kurve die Fläche trennen, oder eine Zylinderfläche machen und an der Trennen.

Aber warum machst Du die Bohrung denn nicht anschließend im Part, wenn Du ohnehin die Fläche im Part aufdickst?

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi...ich meinte natürlich ausflippen!!!

ja ich mache das wahrscheinlich in Part Design..
ich wollte nur das alles in GSD machen und dann in Part alles aufeinmal aufdicken!!
anscheinend ist es nicht so einfach...(für mich)

Danke ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo -WL1981-,

es kann durchaus geometrisch unterschiedliche Ergebnisse geben, wenn Du ein Loch im GSD oder PartDesign macht, zumindest bei gekrümmten Flächen.
Das Aufdicken der Fläche geschieht ja senkrecht zur Fläche, was bei einer gewölbten Fläche ein sich verjüngendes Loch ergibt.
Bohrst im Part in das aufgedickte Vulumen, so hast Du immer  ein Zylinderloch (...es sei denn, Du machst eine konische Bohrung...)

------------------
Gruß,
cbernuth

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo alle zusammen,
wollte euch mal fragen ... ob es die funktion gibt, mit einer Punktewolke zu arbeiten..
ich meine damit....
z.b einen Volumen aus punkten einfügen und dann direkt in diesem volumen die Splines und linien zieht und es dann austrägt!!

Oder was schlägt ihr vor???

Wir haben hier in unserem Projekt, wirklich ein Problem. Haben viele komplizierte Teile...es sind Radien Rundungen und und und.....

es ist auch schlecht es alles auszumessen, oder überhaupt einen bezugpunkt zu finden...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo -WL1981-,

so weit ich weiß, geht das nicht. Um die Workbenches "Digitized Shape Editor" und "Quick Surface Reconstruction" wirst du nicht rumkommen.

Sieh mal hier: http://ww3.cad.de/foren/ubb/Forum133/HTML/008136.shtml#000001

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Mörchen....

muss ich wohl wieder mal rumexperementieren...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Unterumständen reicht auch diese Makro von Dassault weiß ja nicht wie komplex die Daten aussehen.
Falls die entsprechende Lizenz für den obigen Tipp fehlt.
http://ww3.cad.de/foren/ubb/Forum139/HTML/003324.shtml

------------------
Erfolgreich eine DA gefunden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Guten Morgen..

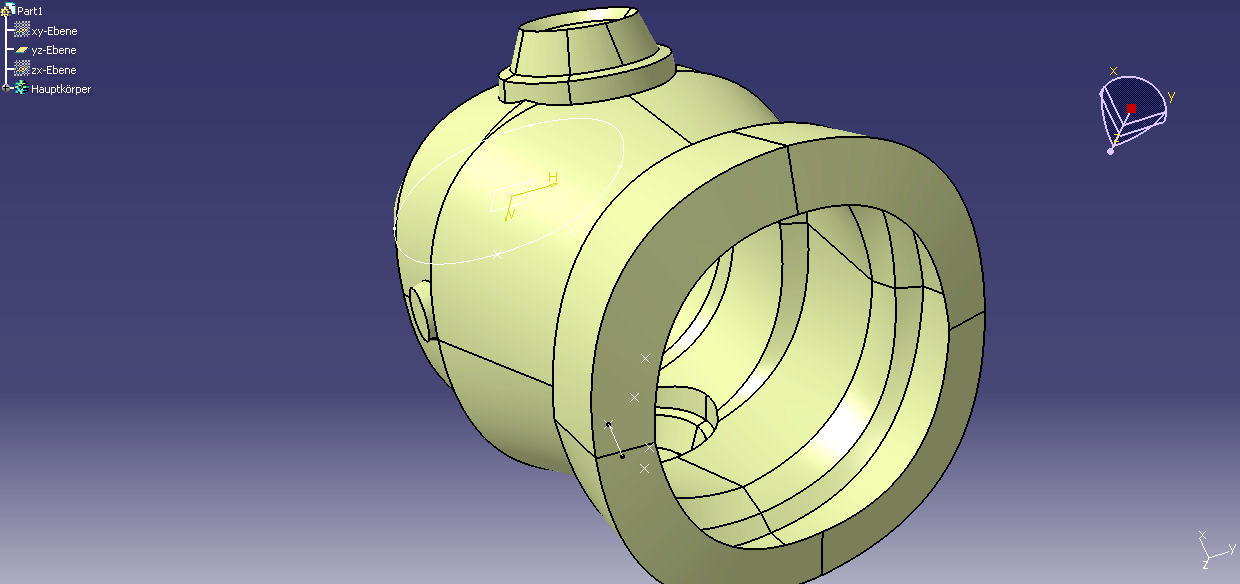

Guckst euch bitte die jpg datei an.
Ich wollte diesen Körper als Aufmass austragen in 1 mm stärke..
Der meldet aber einen Fehler---> auktueller Offsetwert führ zu Degenerienung einer Fläche:Körper kann nicht erstellt werden.... Ich weiss dass es an der scharfen Kanten leigen kann... aber ich kann die Skizzen nicht verändern, die müssen schon so bleiben.
Bitte um Hilfe!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich hab anfangs schon befürchtet, dass es so enden wird.

In dem Fall könntest du ein wenig Handarbeit anlegen, von den Teilflächen einzeln im GSD Offsets erstellen, diese mit deiner (schon bestehenden)Grundfläche zu einem Join zusammen fügen und diesen letztendlich mittels "Close Surface" (kann dir leider nicht sagen wie der Name der Funktion im Deutschen lautet. "Oberfläche schließen" wäre einleuchtend) im Part Design "füllen".
Das funktioniert meistens, kostet jedoch Zeit.
