Hallo,

ich wäre sehr dankbar, wenn mir jemand mit meinem Problem weiterhelfen würde. Und zwar möchte ich ein Blech verdrillen, wie auf folgendem Bild zu sehen:
http://www.naka.jaea.go.jp/english/kougaku-e/pfc&blk/PFC_PICT/swirl_tube.gif

Viele Grüße
cadla

[Diese Nachricht wurde von cadla am 02. Jul. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schraube.CATPart Schraube.JPG

Hallo,

dazu brauchst du eine Sweep (GSD-Modul, dt= "Translationsfläche"), die mit einer Helix als Führungskurve ein Profil in Linienform zieht.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

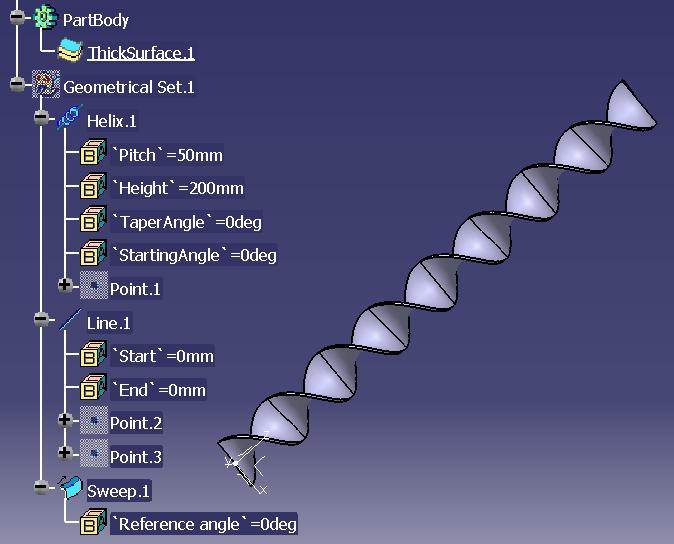

EDIT: Bild und Part hochgeladen, Endung .pdf vorher entfernen

[Diese Nachricht wurde von tberger am 02. Jul. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hat wunderbar geklappt. vielen dank!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schraube_1.jpg Schraube_2.jpg Schraube_3.jpg

Ich hab auch noch eine kurze Lösung erstellt, falls noch einmal jemand sucht!

Die Helix braucht man nicht! Meiner Erfahrung nach werden Modelle mit Helix auch nur unnötig
groß. Habe mal eine einfache Schraubenfeder erstellt 6MB bei 3 Features naja

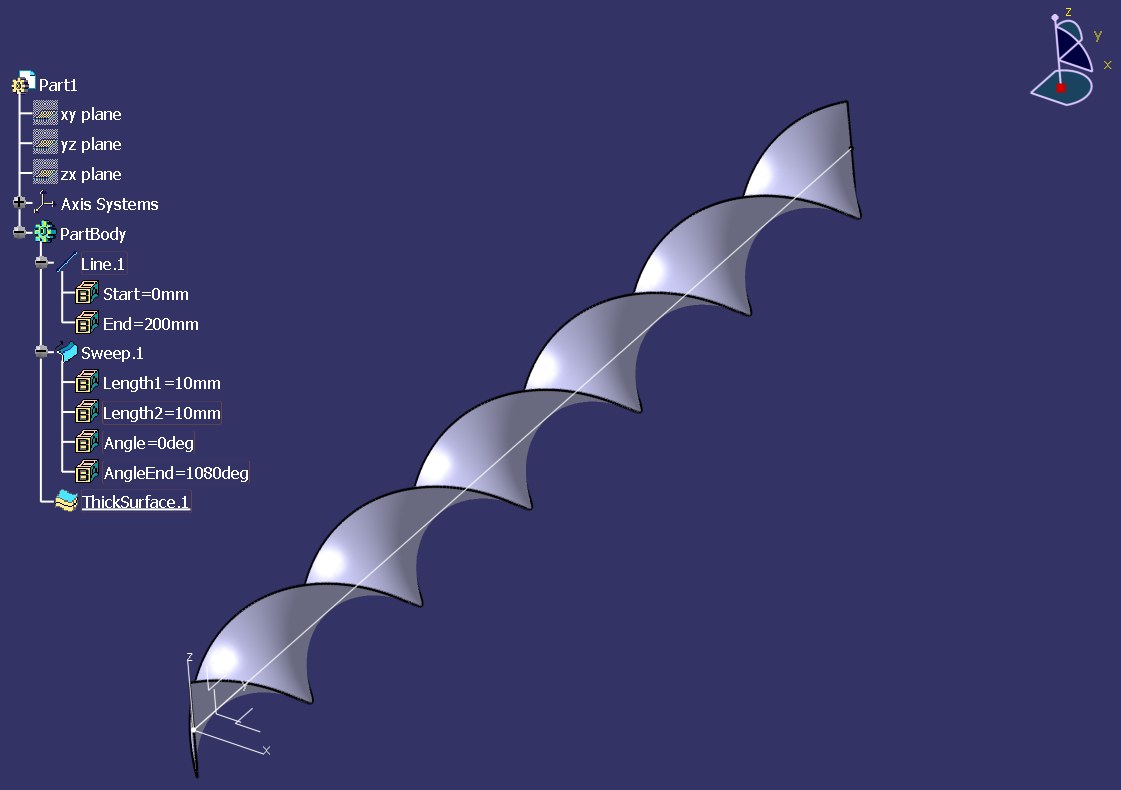

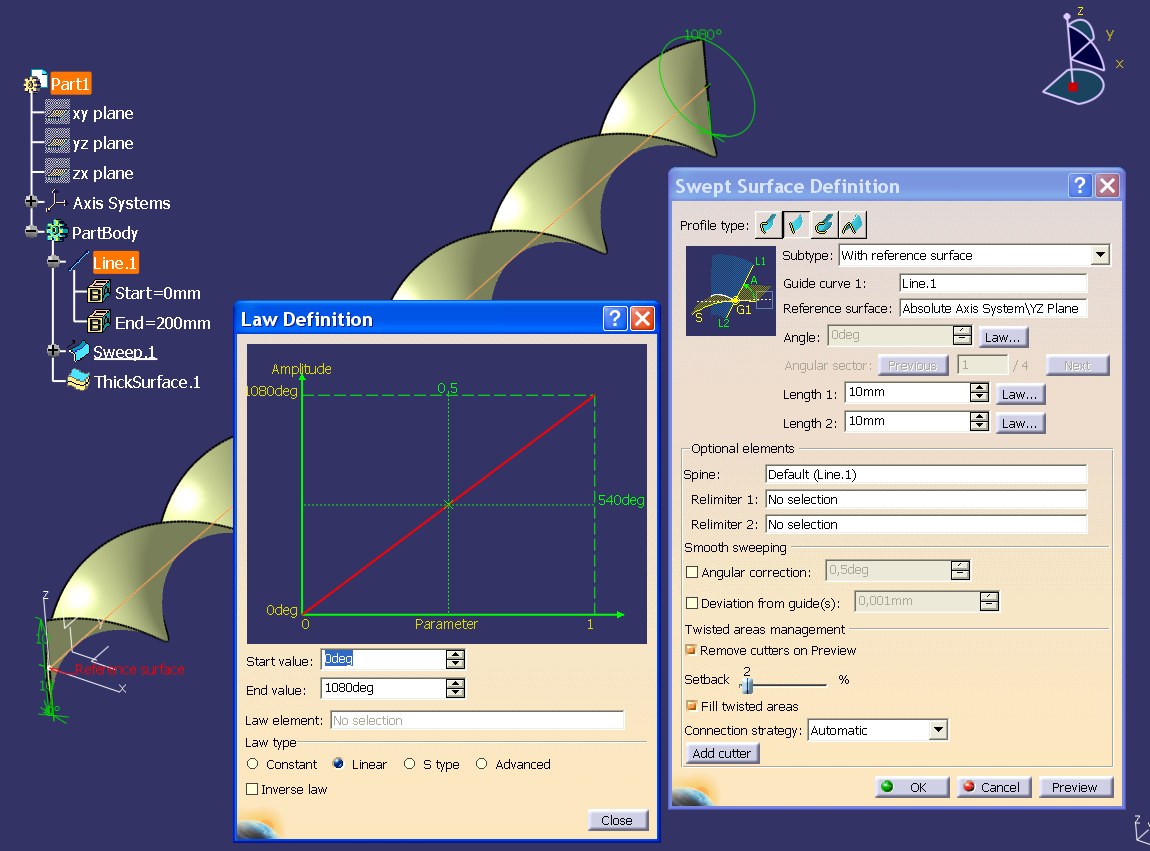

Sweepline with reference surface! Und dann unter Angel im LAW den Verdrillwinkel angeben z.B. 360*5
Den Rest kann man den Abb. entnehmen

Es gibt halt immer mehrere Wege ich finde den schöner!

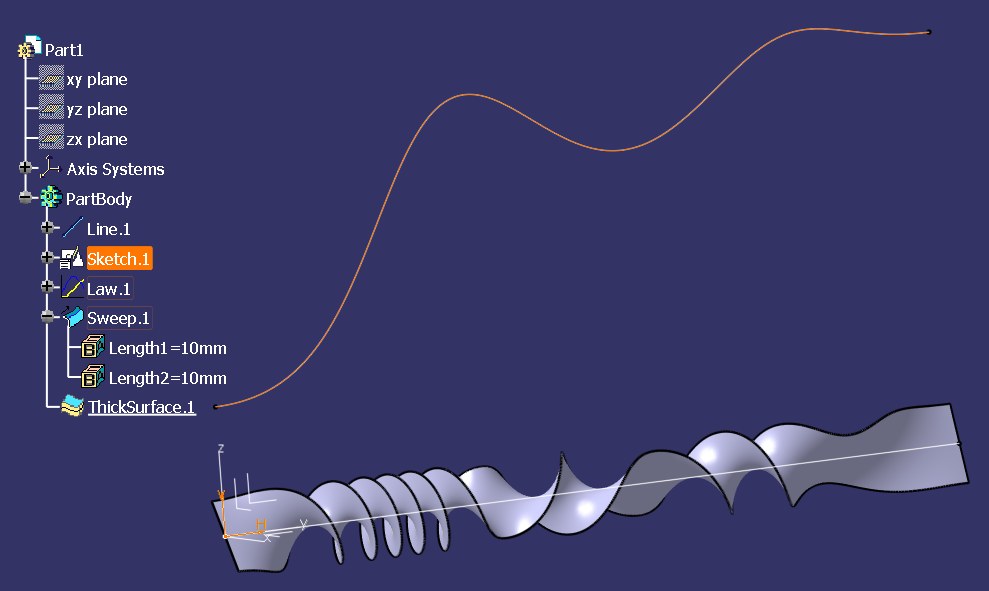

Es hat auch einen großen Vorteil in der HELIX gibt es kein ADVANCED LAW d.h. variable Steigungen sind nicht möglich. Mit dem Sweep geht das! (Bild 3)

------------------
