Autor Thema:  Formverrundung aus 3 Tangenten (3201 mal gelesen)
66David
Mitglied



Sehen Sie sich das Profil von 66David an!   Senden Sie eine Private Message an 66David  Schreiben Sie einen Gästebucheintrag für 66David

Beiträge: 13
Registriert: 15.06.2009

erstellt am: 15. Jun. 2009 17:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities








Hallo Forum,
ich habe gerade ein kleines Problem mit der Formverrundung aus drei Tangenten. Ich habe dafür ein ganz einfaches Beispiel auf 3 Flächen konstruiert.
Die linke sowie die rechte Fläche habe ich als meine Stützelemente gewählt. Die dritte Fläche am Boden soll die Fläche sein, die entfernt werden soll.

Ist das Ergebnis so "richtig"? Soll das die Formverrundung mit 3 Tangenten machen? Gibt es vielleicht ein bessres Beispiel?

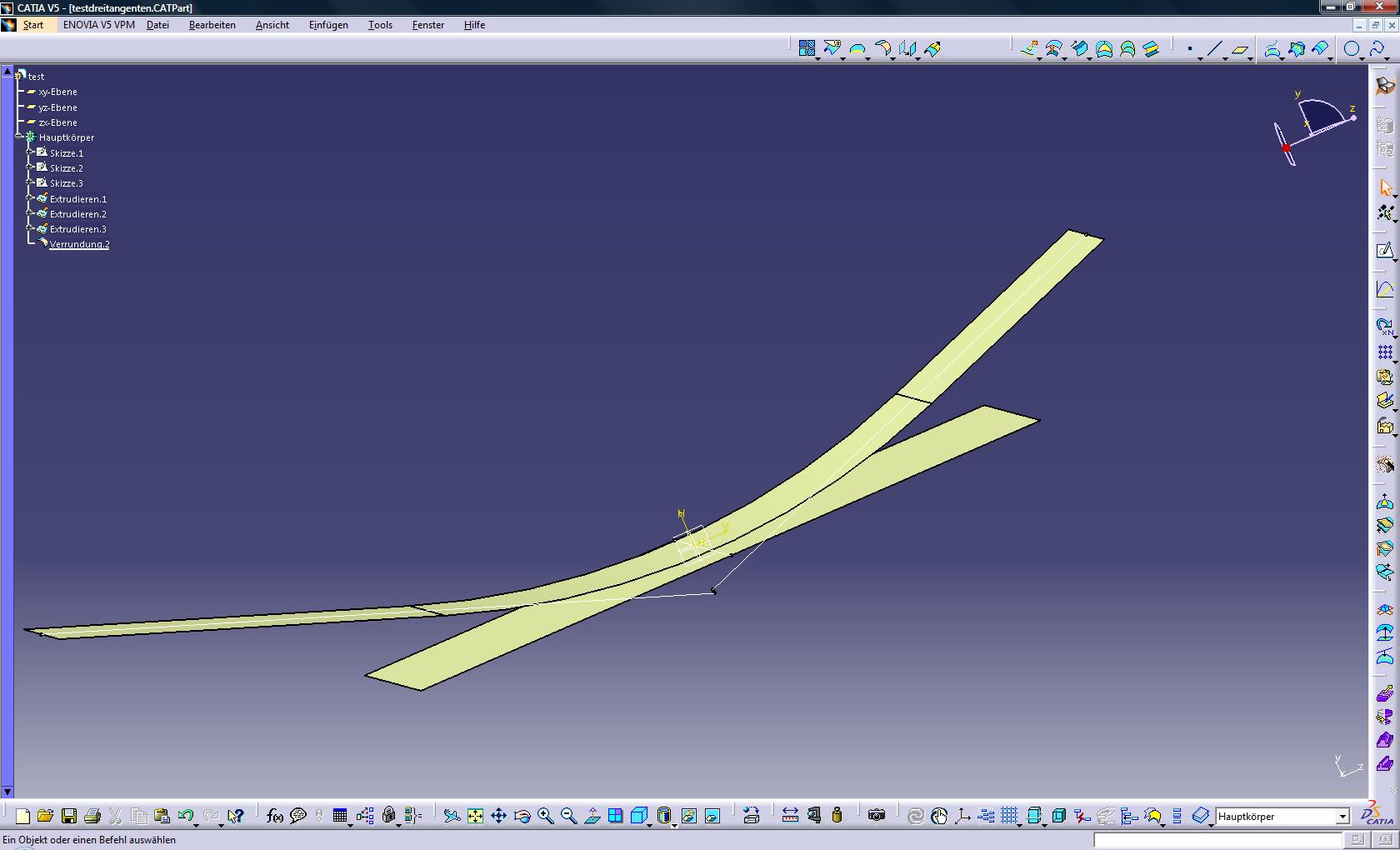

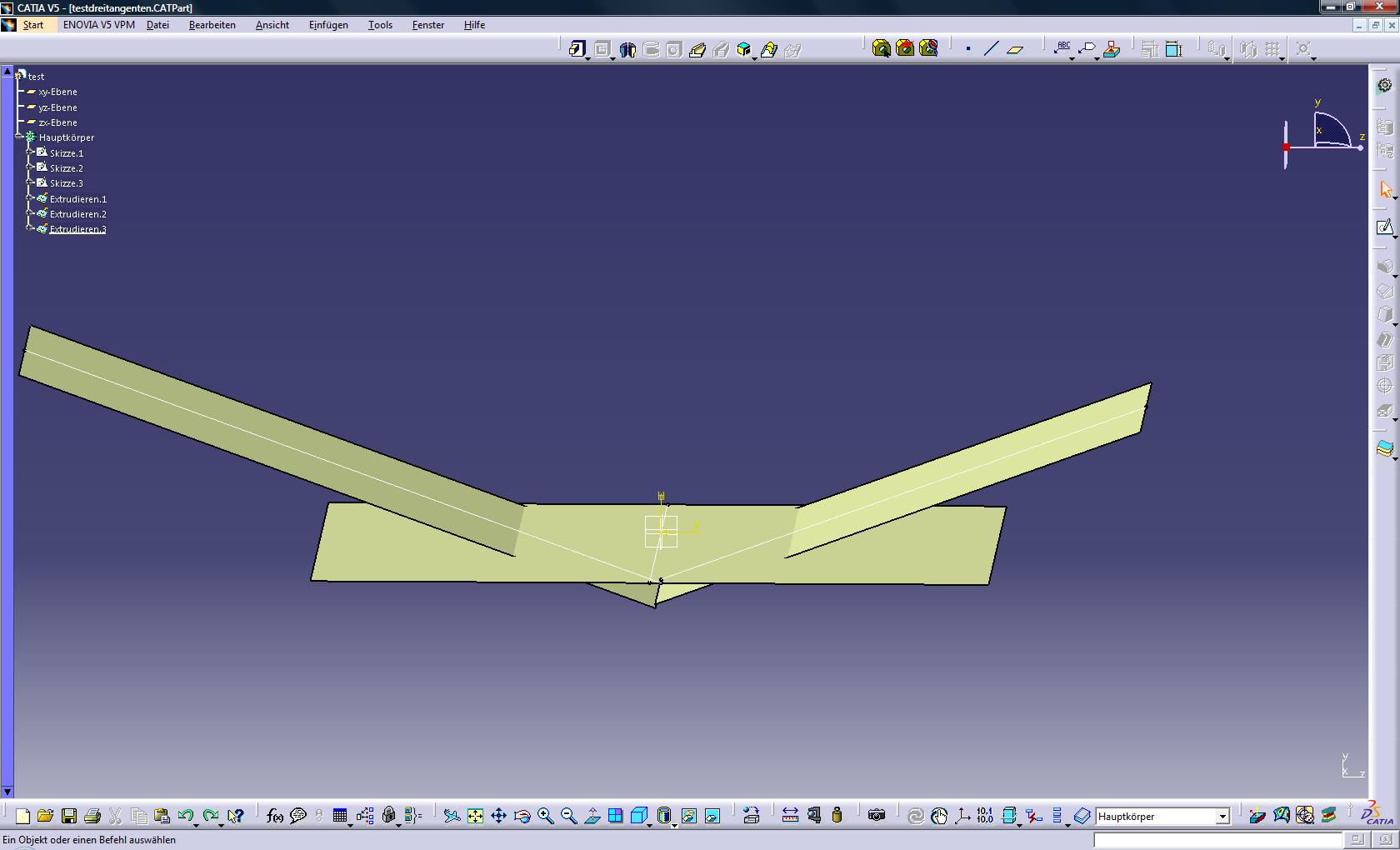

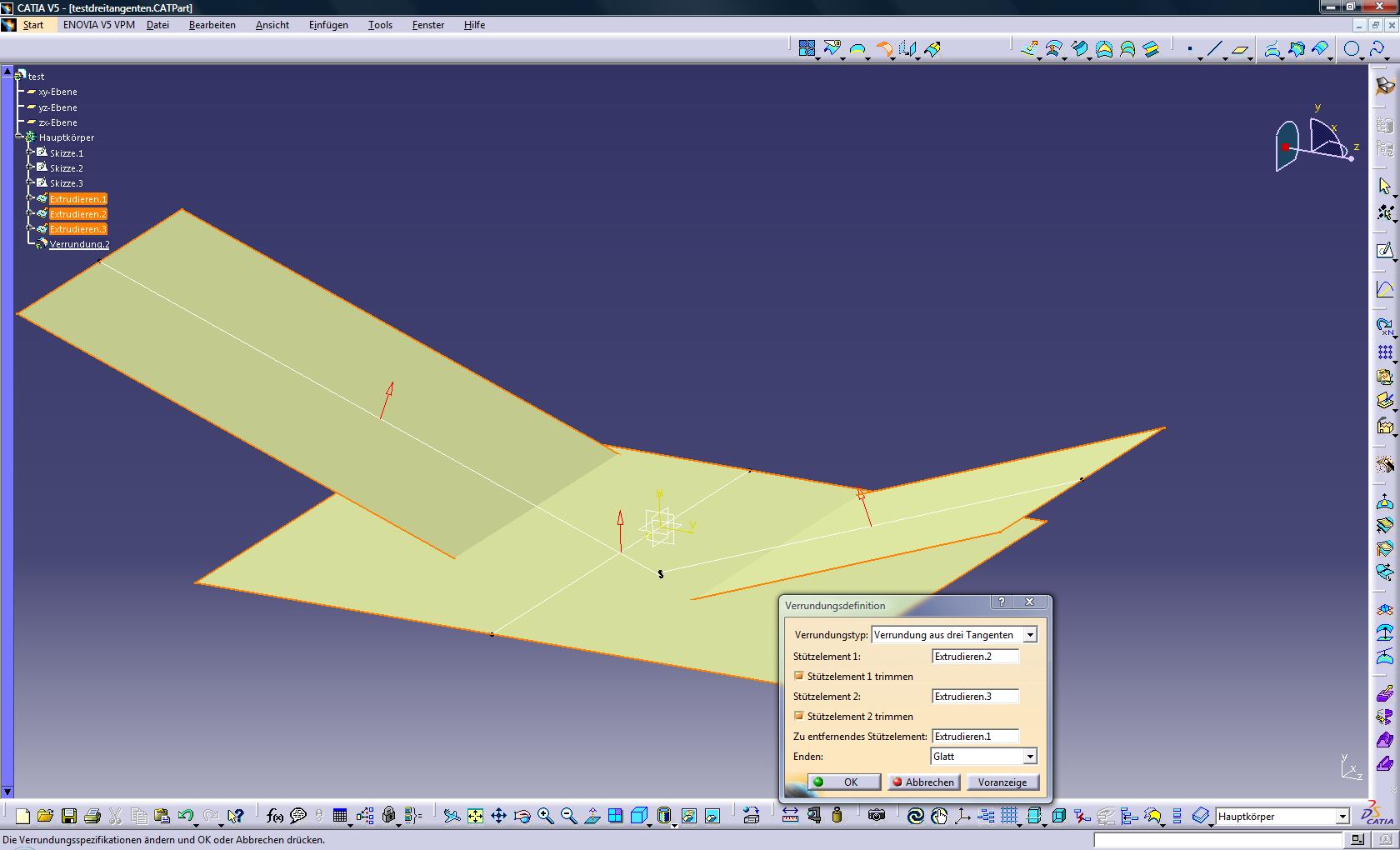

Bilder sind im Anhang.

besten Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP


Ex-Mitglied



erstellt am: 15. Jun. 2009 17:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat


Ex-Mitglied



erstellt am: 15. Jun. 2009 17:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat

Ich hab gerade mal einen Test gemacht. Das sah genau so aus. Wo ist dein Problem?

------------------
Meine Firma  |  Website zum Buch |Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

kri
Mitglied
Dipl. Ing. Konstruktion / FEM


Sehen Sie sich das Profil von kri an!   Senden Sie eine Private Message an kri  Schreiben Sie einen Gästebucheintrag für kri

Beiträge: 965
Registriert: 15.12.2004

Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB

erstellt am: 16. Jun. 2009 08:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für 66David 10 Unities + Antwort hilfreich

Hallo,

das sieht für mich absolut plausibel aus.
Wie sollte es sonnst aussehen?

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cdroste
Mitglied



Sehen Sie sich das Profil von cdroste an!   Senden Sie eine Private Message an cdroste  Schreiben Sie einen Gästebucheintrag für cdroste

Beiträge: 120
Registriert: 04.10.2006

erstellt am: 02. Jul. 2009 14:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für 66David 10 Unities + Antwort hilfreich

Hi David,

wenn du dein Extrudieren.1 verdeckst, dann sollte das Ergebnis so aussehen, wie du es erwartest. Weil du mit Hybrid Design arbeitest, werden die seitlichen Flächen beim Erstellen der Verrundung "absorbiert" und sind nicht mehr zu sehen, obwohl sie im Strukturbaum als "sichtbar" stehen. Die "zu entfernende Fläche" (in deinem Fall "Extrudieren.1") bleibt sichtbar und muss noch verdeckt werden.

Viele Grüsse

Christina
