Autor Thema:  Flächenmodell als Offsetform (1991 mal gelesen)
jack-black
Mitglied
Maschinenbauigenieur

Sehen Sie sich das Profil von jack-black an!   Senden Sie eine Private Message an jack-black  Schreiben Sie einen Gästebucheintrag für jack-black

Beiträge: 9
Registriert: 05.10.2005

erstellt am: 03. Mrz. 2009 16:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo zusammen,

ich habe ein Flächenmodell, von dem ich gerne eine Art Negativform mit 3mm Luft ableiten würde. Leider wurde dieser Teil im Studium nicht so ausgeprägt behandelt, darum die Frage: Geht das überhaupt?
Idee ist eigentlich von dem Modell eine Art Spritzgussnegativ zu erzeugen nur halt mit besagter Luft. Selber die Flächen mit Offset nachzuflicken dauert ein wenig und ist arg aufwendig.
Falls dies möglich ist wäre jemand so nett und könnte mir die verschiedenen Abläufe erklären. Arbeite noch mit meiner Studentenversion Catia V5R15.

Besten Dank und schöne Grüße
Jack

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 03. Mrz. 2009 17:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jack-black 10 Unities + Antwort hilfreich

Servus

Flächenmodell mit einem Join (Zusammenfügen) im GSD zu einer Fläche zusammenfassen und danch den Offset auf den Join anwenden.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jack-black
Mitglied
Maschinenbauigenieur

Sehen Sie sich das Profil von jack-black an!   Senden Sie eine Private Message an jack-black  Schreiben Sie einen Gästebucheintrag für jack-black

Beiträge: 9
Registriert: 05.10.2005

erstellt am: 04. Mrz. 2009 08:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Servus Bernd,

vielen Dank für die Antwort, ich bin froh das es wohl die Möglichkeit gibt die ich suche. Nur ehrlich gesagt ist deine Antwort so, das ich die nicht ganz verstehe ich habe mit Catia im Studium gearbeitet und da lediglich mit dem FEM-Teil, Volumen- und Assemblybereich. Uns wurde kurz gezeigt was es noch gibt, bzw man spielt ja generell mit den Programmen etwas. Deshalb von mit die liebe Bitte kannst du mir das ausführlicher Beschreiben oder bist du evtl irgendwann mal per ICQ oder ähnlichem zu erreichen das man das synchron am Rechner durchgehen könnte?

Auf jeden Fall vielen, vielen Dank
Jack

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Speedball
Mitglied



Sehen Sie sich das Profil von Speedball an!   Senden Sie eine Private Message an Speedball  Schreiben Sie einen Gästebucheintrag für Speedball

Beiträge: 85
Registriert: 02.07.2008

erstellt am: 04. Mrz. 2009 08:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jack-black 10 Unities + Antwort hilfreich




Hallo,

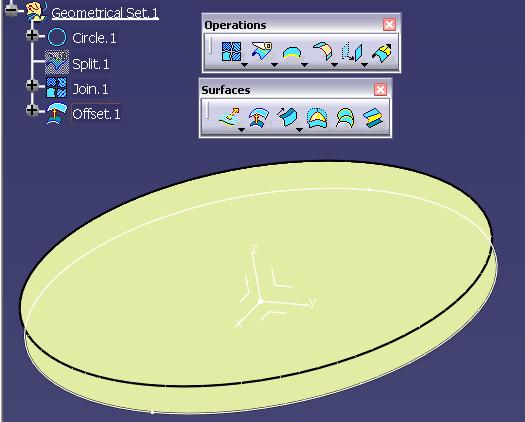

hier ma ein Bild, das (so hoffe ich) Bernd´s vorgehensweise erklärt :-).

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 04. Mrz. 2009 08:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jack-black 10 Unities + Antwort hilfreich




Hallo Jack,

die von Bernd beschriebenen Befehle sind ganz simpel (Dafür braucht es sicher keine Synchronrechner).

Der Befehl Join (Zusammenfügen) ist im Generative Shape Design in der Symbolleiste "Verbinden-Reparieren" (Join-Healing)
Der Befehl "Aufmaßfläche" (Thick Surface) in der Symbolleiste "Auf Flächen basierende Komponenten"(Surface-based Features).

Was nicht selbsterklärend ist, findet sich in der CATIA-Hilfe.

Gruß
Mörchen


Edit: Offset gibt es natürlich auch als Fläche siehe Beitrag von Speedball. Ich hatte nicht genaugenug gelesen. Meine Variante erzeugt gleich ein Solid...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jack-black
Mitglied
Maschinenbauigenieur

Sehen Sie sich das Profil von jack-black an!   Senden Sie eine Private Message an jack-black  Schreiben Sie einen Gästebucheintrag für jack-black

Beiträge: 9
Registriert: 05.10.2005

erstellt am: 04. Mrz. 2009 10:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Besten Dank,

also mit der Kurzanleitung von Mörchen habe ich es schon fast geschafft. Lediglich ein paar Übergänge erzeugen dann einen zu kleinen Radius der zu unmöglichen Schnitten führt. Zusätzlich hab ich nur noch eine Änderung an der Konstruktion bekommen, so das ich die Außenkante umlaufend 0,5mm zusätzlich raus ziehen muss. Denke mal das bekomme ich auch über die Offsetfunktion hin.
Kann man eigentlich eine Art Begrenzung festlegen, zwischen der alle Flächen ausgewählt werden, sonst dauert das ein wenig.
Werde wohl ein wenig mit den Flächenfunktionen üben müssen und hoffen das es dann besser klappt.

Vielen Dank
Jack
