Wie kann man am sinnvollsten in Catia ein Drahtseil Darstellen,wie zb ein Bautenzug am Fahrrad,sind ja alles einzelne Adern?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Auch ich wünsche Dir einen guten Tag!
Am SINNVOLLSTEN? GARNICHT!! Wozu auch??
Praxisnah? als Rib, oder nur 3D-Kurve.

gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der gute Ernest Monnington Bowden würde sich im Grabe umdrehen ;-)

Da die sinnvolle Antwort schon gegeben wurde.

Gegenfrage: Was für einen Sinn würde es machen jede einzelne Drahtlitze darzustellen?
- Abgesehen von der sportlichen Leistung sowas bewerkstelligen zu können und einer höheren Last für die CPU...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich weiss, dass ich damals meine V4-Maschine an die Grenzen geführt habe als ich eine Rolle Klopapier konstruiert habe .
Das Teil ließ sich dann nur noch mit IBMs öffnen, di HPs haben gestreikt.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die 250 Blatt mehrlagig und Perforiert? ;-) Ne, das taue ich den Kisten nicht zu, der Software aber auch nicht

OT:
hehe, das erinnert mich,
das ich mal die Kopfgeometie unser 5-Achs Portalfräsmachinen so abgeändert habe, das sie einem Formel 1 Wagen gleich kamen,
im FräsProgramm dann eine Rennbahn aka Achterbahn erstellt und darauf eine 5-Aschen Fräsbahn erstellt...
Die Simulation der Fräsbahn zeigte dann einen Rennboliden der die Rennstecke abfuhr

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

CAD/CAE sind schon schöne Spielzeuge.

Edit:

für die Perforation und eine einfache Prägung hatte ich schon ne Idee,
aber die Zeit und vor allem die Maschine die das schaft

------------------
kri

[Diese Nachricht wurde von kri am 25. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo kri,

ich hab so gelacht, cooler Spruch, einfach nur genial

mfg joker

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Drahtseil.CATPart

Hallo,

ob es sinnvoll ist oder nicht, ich wollt es mal ausprobieren, und geklappt hat's dann auch noch

Translation mit 2 Führungskurven (einmal ne Mittellinie und ne gebogenen Spirale)

Die ganze Sache ist aber übel rechenaufwendig! Wenn man die 3D-Kurve (Verlauf des Seils) verändern will, muss man die 2.Translation inaktivieren, sonst gehts so gut wie absolut gar nicht.

Das CatPart hat über 4MB, deswegen kann ichs leider nicht hochladen. Auf PM-Anfrage kann ich es aber per Mail verschicken.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hmm, irgendwie hat mein Bild upload nich geklappt.
Ich probiers nochmal.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von thomasacro:

Auch ich wünsche Dir einen guten Tag!
Am SINNVOLLSTEN? GARNICHT!! Wozu auch??
Praxisnah? als Rib, oder nur 3D-Kurve.

gruß, Tom

---

Vorsicht mit Aussagen über Sinn und Unsinn von Modellierungsproblemen! Es gibt sehr wohl praktische Anwendungen! Und auch eine Menge wiss. Abhandlungen zu diesem Thema. Ich habe einen Kommilitonen der sich eingehend mit diesem Thema beschäftigt hat.



------------------
Engagierter Student, Maschinenbau TU-Chemnitz (Konstruktion und Antriebstechnik/Leichtbaukonstruktion)
Suche: Diplomarbeit aus dem Umfeld CAD/Simulation! (nähere Informationen gern per PM)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von capirex65:
Vorsicht mit Aussagen über Sinn und Unsinn von Modellierungsproblemen! Es gibt sehr wohl praktische Anwendungen! Und auch eine Menge wiss. Abhandlungen zu diesem Thema. Ich habe einen Kommilitonen der sich eingehend mit diesem Thema beschäftigt hat.

---

Dann erzähl mal, warum ich mir ein Modell aufblasen soll.

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---



Zitat:

---

Original erstellt von CEROG:
Dann erzähl mal, warum ich mir ein Modell aufblasen soll.

---

Was heißt hier aufblasen? Wenn ich nun ein genaues CAD-Modell der Seilstruktur benötige!
Beispielsweise für FE-Kontaktuntersuchungen --> Verluste durch innere Reibung

Ich finde immer lustig wie die Leute ihr alles pauschaliesieren.

Das Hauptziel des Projektes "InnoZug" ist es, die besonderen Eigenschaften hochfester, synthetischer Fasern für einen breiteren Einsatz als Zugmittel nutzbar zu machen. Dazu müssen folgende Teilprojekte bearbeitet werden:

   1. Grundlagenuntersuchungen - Ermittlung von Kennwerten und Dimensionierungsgrundlagen zu Lebensdauer, Kriechverhalten und Verschleißfestigkeit hochfester Faserseile
   2. Entwicklung von Herstellungsverfahren - Im Vordergrund stehen dabei eine Steigerung der Lebensdauer sowie die Einarbeitung von mechanischen und sensorischen Zusatzelementen in textile Strukturen
   3. Feststellung des Verschleißzustands - Entwicklung von Möglichkeiten der messtechnischen Überwachung des Seilzustandes zur rechtzeitigen Erkennung der Ablegereife (Austauschkriterium)
   4. Entwicklung und Test von Prototypen - Herstellung von Prototypen neuer Zugmittel, anwendungsnahe Tests in Pilotanlagen

------------------
Engagierter Student, Maschinenbau TU-Chemnitz (Konstruktion und Antriebstechnik/Leichtbaukonstruktion)
Suche: Diplomarbeit aus dem Umfeld CAD/Simulation! (nähere Informationen gern per PM)

[Diese Nachricht wurde von capirex65 am 14. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wow, und das alles wollt ihr mit CATIA abbilden, weil nur mit V5 CAD - Daten die wunderschönen Modelle über Verschleiß, Kriechverhalten etc abbildbar sind.

Jetzt weiss ich endlich, warum wir 64bit-Technologie und 4 TB Speicher brauchen.

Wenn die Studenten erst einmal vernünftig CATIA V5 Grundlagen in den Vorlesungen und Praktika beigebracht bekämen, würden weder V5 Modelle noch Foren bis zum Bersten aufgeblasen werden.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Thomas,

irgendwann kommt er auch in die betriebliche Praxis und lernt, wo es drauf ankommt.

Schönes Wochenende.

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5 | Mein CATIA-Blog

Wie stelle ich meine Fragen richtig?

---



Zitat:

---

Original erstellt von tberger:
Wow, und das alles wollt ihr mit CATIA abbilden, weil nur mit V5 CAD - Daten die wunderschönen Modelle über Verschleiß, Kriechverhalten etc abbildbar sind.

Jetzt weiss ich endlich, warum wir 64bit-Technologie und 4 TB Speicher brauchen.

Wenn die Studenten erst einmal vernünftig CATIA V5 Grundlagen in den Vorlesungen und Praktika beigebracht bekämen, würden weder V5 Modelle noch Foren bis zum Bersten aufgeblasen werden.

---

Ihr habt mich beide nicht verstanden! Was mich stark verwundert bei der geballten "Kompetenz" die ich euch beiden nicht absprechen möchte. Aber wenn ich ein FE-Modell einer Seilstruktur benötige und ein parametrisch assoziatives CAD-System zur Verfügung habe, warum sollte ich es nicht nutzen? Wobei CATIA für das oben genannte Problem nicht gewählt wurde. Aber das ist auch völlig nebensächlich, denn wer schon einmal in den internen Modellern der FE-System komplexe Geometrie aufgebaut hat, müsste wissen wie super das geht   Bei meinen Aussagen ging es nie um optische Ansprüche an eine Konstruktion!

offtopic{
Und warum ist mir als Student jegliche praktische Kompetenz abzusprechen? Das Studium finanziert sich nicht bei jedem durch Mamma und Pappa   Sondern viel mehr durch harte Arbeit nebenher. Auch 6 Monate in der Methodenentwicklung eines großen OEMs geben auch einen "kleinen" Einblick in die berufliche Praxis. Ich nehme mir vielleicht gerade dadurch noch die Zeit Argumente der anderen zu verstehen! Man wird ja auch nach mehreren Jahren in der beruflichen Praxis etwas betriebsblind
}/offtopic

Was den Punkt mit dem Grundlagenwissen und den Vorlesungen angeht kann ich euch nur beipflichten! Ich habe das Glück in der Schulungsabteilung eines kleinen (jetzt größer gewordenen)deutsche Automobilhersteller mein Fachsemester absolviert zu haben. Sprich modellierungstechnisch denke ich kann ich mit vielen Leuten hier mithalten. Und ich versuche dieses Wissen hier und an der Hochschule täglich weiterzugeben und zu erweitern. Leider ist nicht jeder (Student) so motiviert und geht den Weg des geringsten Widerstandes.

So die Nacht ist noch jung, ich werde noch schnell ein paar Getrieberäder mit Zähnen versehen und Gewinde in Schrauben modellieren. Sonst geht ja der ganze Spass am CAD verloren

Ebenfalls schönes WE euch beiden!

P.S.

Was haben sich die Jungs von PTC und INA nur hier bei gedacht? Klick
Aus Performancegründen wäre ein Kreisring viel viel besser gewesen. Ich hoffe ich könnte meinen Standpunkt verteidigen!

------------------
Engagierter Student, Maschinenbau TU-Chemnitz (Konstruktion und Antriebstechnik/Leichtbaukonstruktion)
Suche: Diplomarbeit aus dem Umfeld CAD/Simulation! (nähere Informationen gern per PM)

[Diese Nachricht wurde von capirex65 am 15. Aug. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo capirex65,

ich hoffe, es wird jetzt der letzte Beitrag zu dem Thema.

Ich hatte überlegt, dieses als PM zu schreiben. Aber warum? Ich ziehe nicht zurück, es gibt keinen Grund dazu. Wir wollen das Forum fachlich und sachlich halten. Dafür ist es da. Nicht für Weltanschauungen oder Selbstdarsteller. Deshalb keine PM.

Es gibt einen Unterschied zwischen "motiviert arbeiten" und "sich vergalloppieren".
Es ist keine Hilfe, die Probleme nicht zu ergründen und zu erklären, sondern sie nur "in 5 Minuten zu lösen". Oder ständig neue zu postulieren.

Für mein Empfinden bist du sehr nahe dran am "schnellen Traben", hast aber auch schon gute Ansätze gezeigt.

Wie du mittlerweile selbst schreibst, wird CATIA nicht für obige von dir genannte Hochschulthemen bzw. Berechnungen verwendet. Nichts anderes habe ich in einem Satz formuiert. Und das ist auch nicht "nebensächlich" wie du schreibst, sondern deine Motivation einen langen Beitrag zu schreiben und allen, die schon etwas länger von der Uni, FH oder eienm sonstigen Lehrbetrieb weg sind und in einem Beruf stehen, den Universitätshammer zu schwingen.

Es hat auch keiner von uns zu irgendeinem Zeitpunkt den Studenten die Kompetenz abgesprochen. Jeder von uns hat irgendwann einmal gelernt oder ist momentan dabei. Meine Aussage bezieht sich auf die meiner Meinung nach meistens rudimentäre CAD-Ausbildung an den Hochschulen. Viele, die von der Uni kommen mit einem CAD-Praktikum a la "Zitronenpresse" scheinen der Meinung zu sein, sie könnten jetzt CATIA V5.
Dass du dabei schon wieder für Studenten eine Lanze brichst, deren Studium nicht für alle von Mama oder Papa finanziert wird etc. pp. zeigt mir, dass du immer noch sehr emotional reagierst und dich bald im Galopp bewegst.

Ich gebe dir den Rat, bleibe sachlich und hole nicht immer noch weiter aus, sonst haben wir vor der Bundestagswahl noch ein anderes Thema, was hier breitgetreten wird.

Es ist gut, dass du auch deine praktischen Erfahrungen bei einem OEM gemacht hast. 6 Monate ist schon mal was, betriebsblind wirst du aber davon noch nicht. Ich war bisher maximal 2 1/2 Jahre in einem bestimmten Projekt und kann mich nicht erinnern, gelitten zu haben. Die Zahl der Projekte, die man durchläuft, ergeben einem dann schon eine gewisse "Erfahrung". "Geballte Kompetenz" kommt hier etwas abwertend bzw. emotional an.

Verschwende nicht die Zeit mit Zähnen für Getrieberäder, da gibt es auch schon einige Vorlagn hier im Forum. "Spaß" macht was anderes.

Auch ich wünsche dir und allen, die sich die Mühe gemacht hatten, unsere Offtopic-Beiträge zu lesen ein schönes Wochenende.

------------------
Grüße aus dem Rheinland

Thomas

+++++++++++++++++++++++++++++++++

CATIA - eine Laune der Natur ...

"Phase 2 in CATIA V5"  - www.tobeplus.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

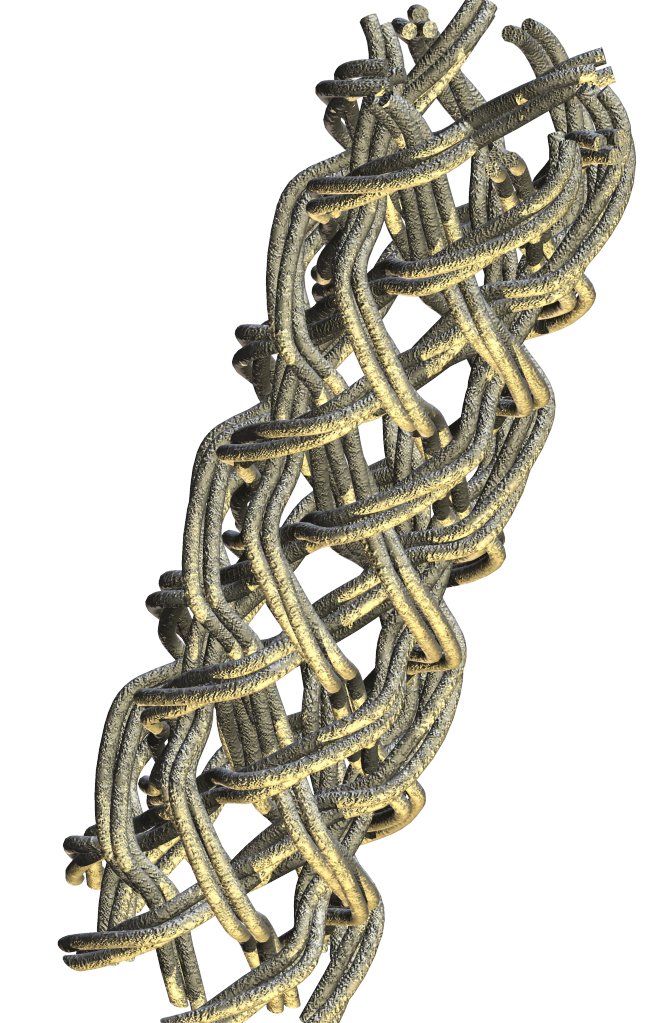

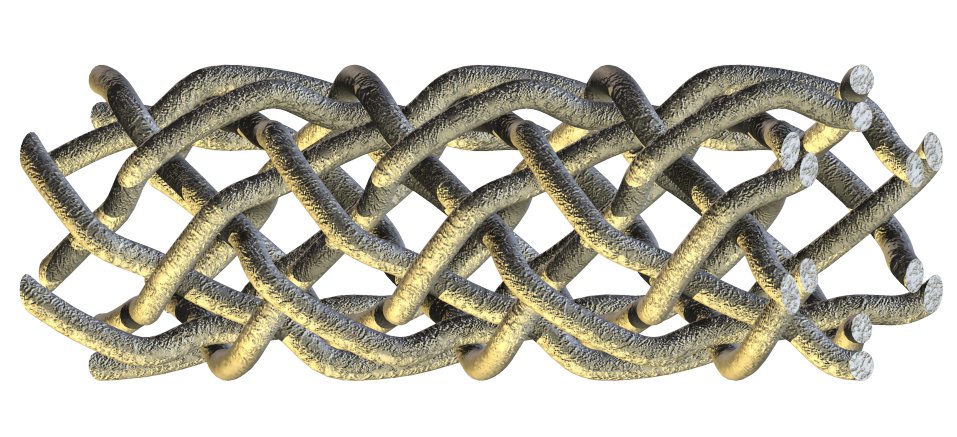

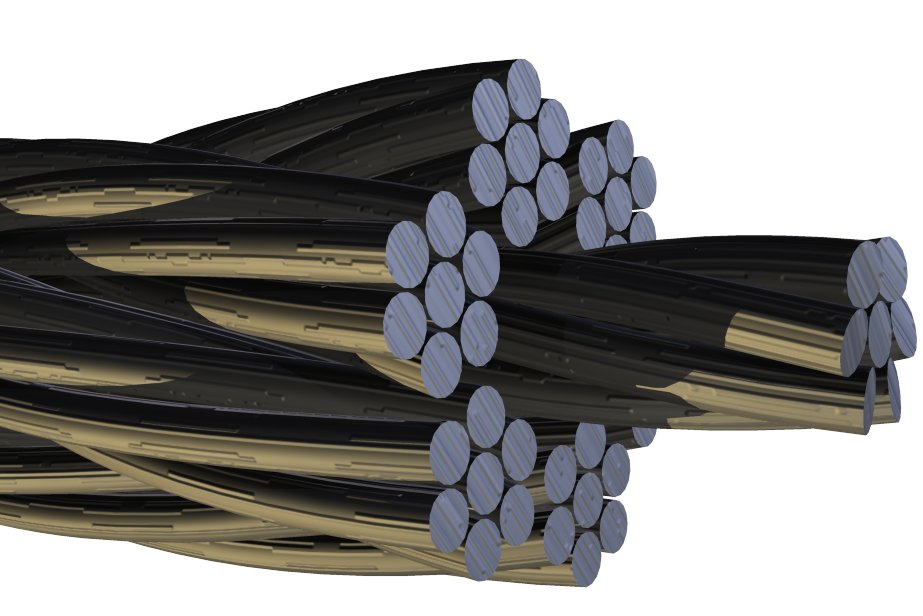

Flechtseil_1x12.jpg Flechtseil_3x12_A.jpg Seil_7x7.jpg

Anbei einige der Seilstrukturen aus dem InnoZug-Projekt.

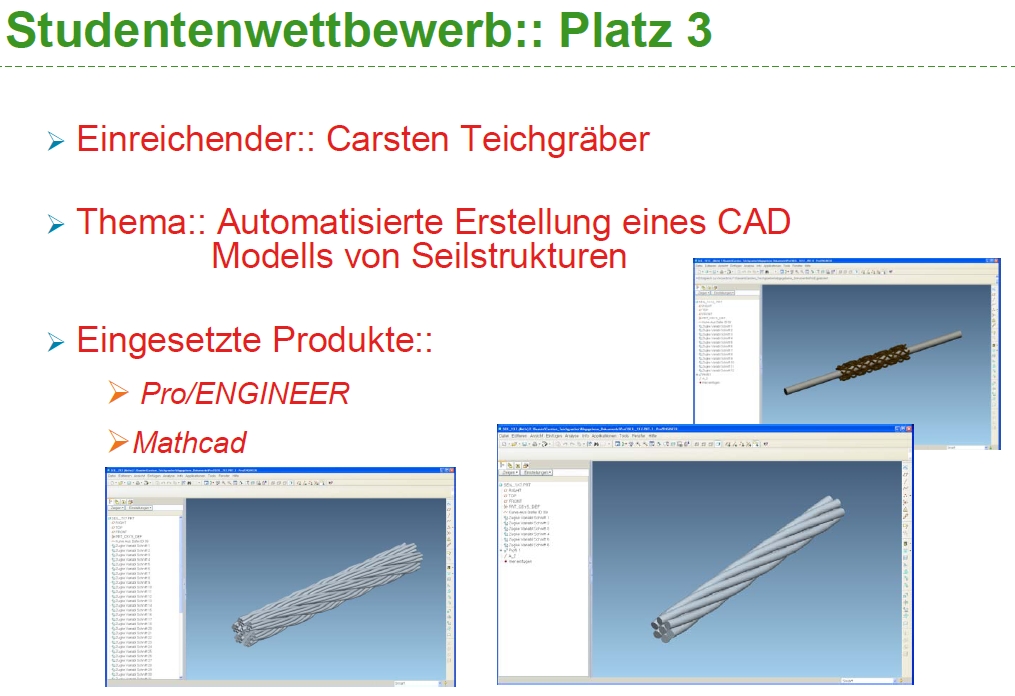

Flechtstruktur aus Mathcad, CAD-Modell ProE WF 4.0

P.S. Bitte nicht solche Strukturen um irgendwelche Kabeltrommeln wickeln :-)

------------------
