Autor Thema:  Fläche zwischen zwei abgeleiteten Flächen. Wie? (1463 mal gelesen)
stahly
Mitglied
CAX-Koordinator


Sehen Sie sich das Profil von stahly an!   Senden Sie eine Private Message an stahly  Schreiben Sie einen Gästebucheintrag für stahly

Beiträge: 1016
Registriert: 29.07.2002

 erstellt am: 05. Feb. 2009 14:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Forum.zip

Hallo allerseits!

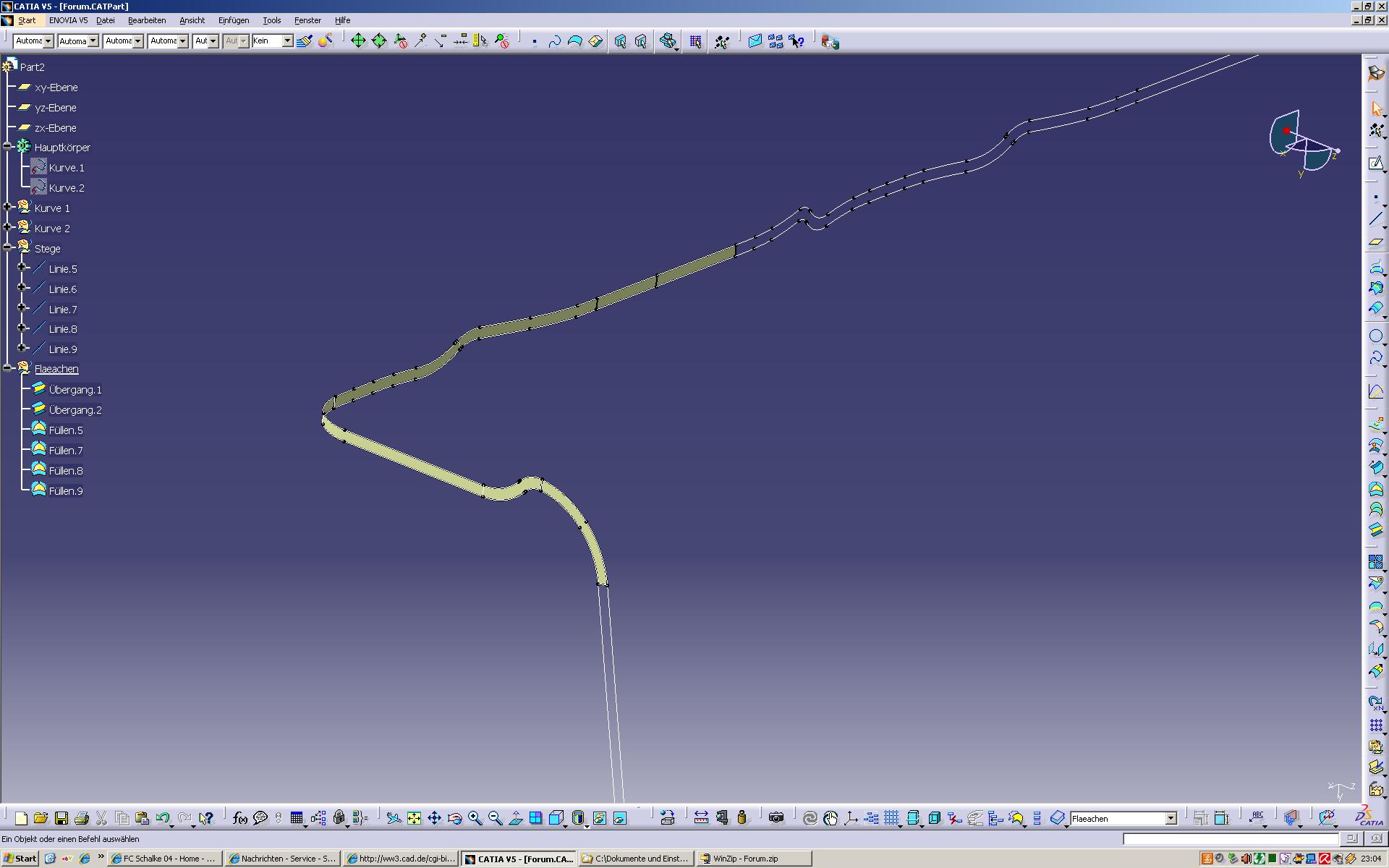

Zwischen zwei abgeleiteten Kurven (siehe Anhang (R17-File)) benötige ich eine Fläche. Alle Versuche wie Translation haben nicht zum gewünschten Ergebnis geführt. habt ihr einen Vorschlag für mich?

bedankt & bis dahin...

stahly

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 818
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 05. Feb. 2009 17:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für stahly 10 Unities + Antwort hilfreich
Servus,

probier das mal mit einem Blend (Übergang).

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

me23
Mitglied



Sehen Sie sich das Profil von me23 an!   Senden Sie eine Private Message an me23  Schreiben Sie einen Gästebucheintrag für me23

Beiträge: 146
Registriert: 24.07.2007

 erstellt am: 05. Feb. 2009 23:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für stahly 10 Unities + Antwort hilfreich


Hallo stahly

ohne ein bischen Handarbeit wird es wohl nicht gehen. Kurven zerlegen und dann viel Spass

mfg
Roland

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 05. Feb. 2009 23:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für stahly 10 Unities + Antwort hilfreich
Hi zusammen!
Ist das nicht eine einfache Translationsfläche vom Typ linie? Da brauchste nur einmal den Abstand zu messen zwischen den beiden Linien. Senkrecht zur xz-Ebene, Leitkurve identisch mit der Limitierungskurve...
Oder?

Gruß, Tom

P.S.: Mit Blend oder Fill ists immer mit Kanonen auf Spatzen geschossen ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

stahly
Mitglied
CAX-Koordinator


Sehen Sie sich das Profil von stahly an!   Senden Sie eine Private Message an stahly  Schreiben Sie einen Gästebucheintrag für stahly

Beiträge: 1016
Registriert: 29.07.2002

 erstellt am: 06. Feb. 2009 07:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Moin!

Also doch nicht so einfach (schnell) wie ich gedacht habe!

Dann hole ich nochmal ein wenig aus:

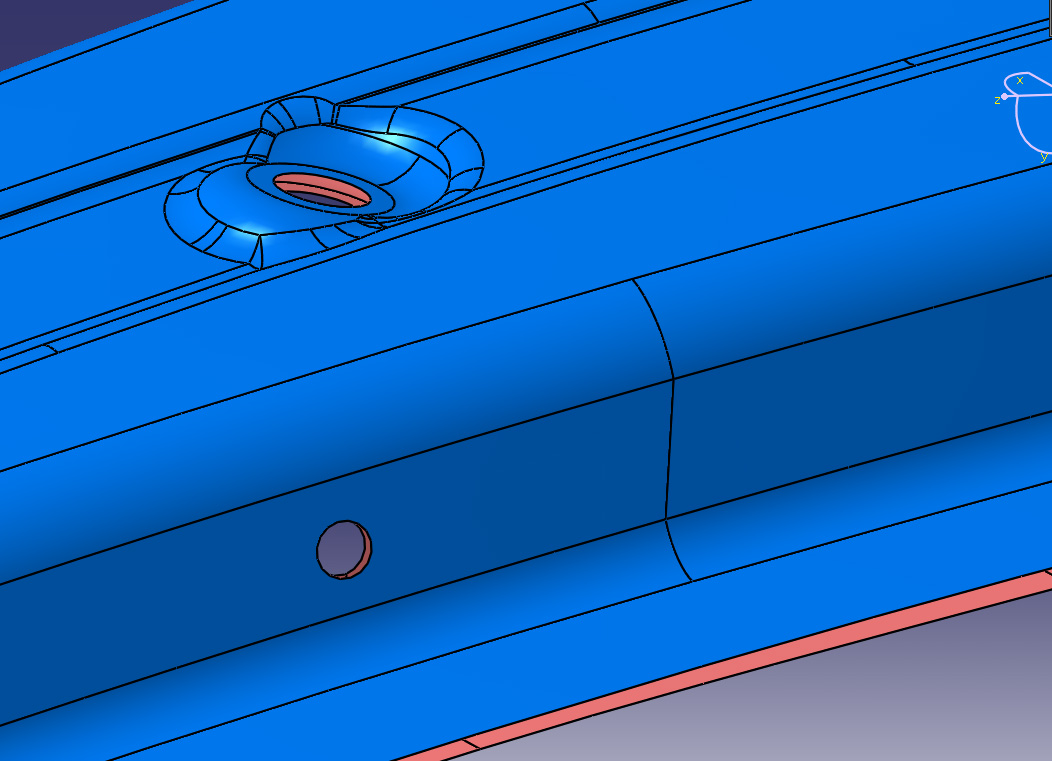

Die Kurven sind Ableitungen von 2 Flächen. Dabei ist die 2 Fläche ein variabler Offset der ersten Fläche. Die erste Fläche ist die Außenhaut eines komplexen Blechteils mit Löchern, Sicken, etc. (bestehend aus ca. 600 Einzelflächen).

Der variable Offset hat mit viel Vorarbeit dann auch funktioniert. Jetzt habe ich die 2 Einzelflächen, die ich wiederum zu einem Volumen zusammenfügen muss.

Ich bin für jeden weiteren Tipp dankbar!

bis dahin...

stahly

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

me23
Mitglied



Sehen Sie sich das Profil von me23 an!   Senden Sie eine Private Message an me23  Schreiben Sie einen Gästebucheintrag für me23

Beiträge: 146
Registriert: 24.07.2007

Catia V5 R26 2017
Catia V5 R19 SP6
Inventor 2017
Windows 10

erstellt am: 06. Feb. 2009 07:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für stahly 10 Unities + Antwort hilfreich
Hallo thomasacro

hast Du Dir mal die Linien runtergeladen? Sieht aus wie der Umriss einer B oder C Saeule vom VW-Bus. Da die Kurven ( je ca. 250 Einzelkurven )sich nach allen drei Achsen windet wird wohl nicht sein mit Translationsfläche.

mfg
Roland

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thordie
Mitglied



Sehen Sie sich das Profil von Thordie an!   Senden Sie eine Private Message an Thordie  Schreiben Sie einen Gästebucheintrag für Thordie

Beiträge: 33
Registriert: 22.10.2008

 erstellt am: 06. Feb. 2009 07:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für stahly 10 Unities + Antwort hilfreich
Tach,

schon eine Multisektionsurface probiert?
Ist zwar auch nicht die schönste Lösung, aber immernoch updatefreundlicher als Blend oder Fill

------------------
Treu ergeben
Tho

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Guenter Graff
Mitglied



Sehen Sie sich das Profil von Guenter Graff an!   Senden Sie eine Private Message an Guenter Graff  Schreiben Sie einen Gästebucheintrag für Guenter Graff

Beiträge: 267
Registriert: 04.03.2001

CATIA V5R19SP3
AutoForm 4.1

erstellt am: 06. Feb. 2009 18:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für stahly 10 Unities + Antwort hilfreich
Hallo stahly,

hast Du schon mal sweep/two-limits probiert. Dies sollte eigentlich funktionieren.

------------------
Gruß


Günter

[Diese Nachricht wurde von Guenter Graff am 06. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
