Autor Thema:  Verbinden von zwei Profilen mit einer Führungskurve (4117 mal gelesen)
Meiko71
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Meiko71 an!   Senden Sie eine Private Message an Meiko71  Schreiben Sie einen Gästebucheintrag für Meiko71

Beiträge: 13
Registriert: 08.01.2009

 erstellt am: 08. Jan. 2009 09:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo
wie verbinde ich zwei Profile mit einer Führungs oder Leitkurve?
Siehe Dateianhang
im Voraus vielen Dank
Gruß Meiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

denyo_1
Ehrenmitglied V.I.P. h.c.
Manager


Sehen Sie sich das Profil von denyo_1 an!   Senden Sie eine Private Message an DanielFr.  Schreiben Sie einen Gästebucheintrag für DanielFr.

Beiträge: 2506
Registriert: 10.08.2005

HP Compaq 8710w, Intel Core Duo T7700, 2,40 Ghz, 3GB RAM, Windows XP Professionel @32bit, Quadro FX 1600M, CATIA V5 R19 SP3

erstellt am: 08. Jan. 2009 09:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Meiko71 10 Unities + Antwort hilfreich


Hallo,

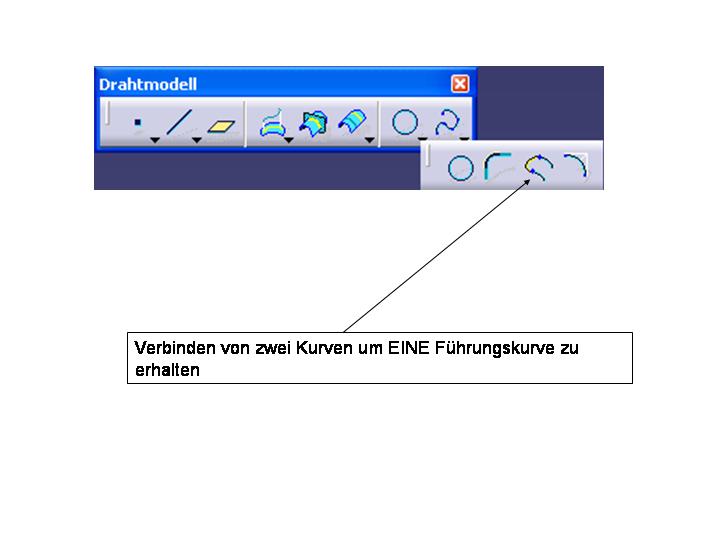

ich verstehe dein Problem nicht so wirklich aber ich glaube was du suchst heißt "Verbindungskurve" (siehe Screenshot). Damit kannst du zwei Kurven miteinnander verbinden so dass du nur noch eine Kurve erhältst (die du dann z.B. als Führungskurve hernhemen kannst)

EDIT: Irgendwas mit dem Bild war falsch
------------------
MFG Daniel

Die KATJA ist halt doch nur ne zickige Französin

[Diese Nachricht wurde von denyo_1 am 08. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meiko71
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Meiko71 an!   Senden Sie eine Private Message an Meiko71  Schreiben Sie einen Gästebucheintrag für Meiko71

Beiträge: 13
Registriert: 08.01.2009

 erstellt am: 08. Jan. 2009 10:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
hallo
ich meinte eigentlich die beiden äußeren Kurven mit einer Fläche verbinden
mit der unteren mittigen Führungskurve
etwas unglücklich ausgedrückt sorry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 08. Jan. 2009 10:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Meiko71 10 Unities + Antwort hilfreich
Servus
Liegen die Kurven in einer Ebene?
Ein etwas mehr "perspektivisches" Bild würde vielleicht helfen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meiko71
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Meiko71 an!   Senden Sie eine Private Message an Meiko71  Schreiben Sie einen Gästebucheintrag für Meiko71

Beiträge: 13
Registriert: 08.01.2009

 erstellt am: 08. Jan. 2009 10:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
nein liegen nicht auf einer Ebene

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tomcadinfo
Mitglied
Konstrukteur


Sehen Sie sich das Profil von tomcadinfo an!   Senden Sie eine Private Message an tomcadinfo  Schreiben Sie einen Gästebucheintrag für tomcadinfo

Beiträge: 322
Registriert: 17.04.2008

CATIAV5R19SP9

erstellt am: 08. Jan. 2009 11:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Meiko71 10 Unities + Antwort hilfreich
Hallo,

Du kannst die beiden Kurven mit der Funktion BLEND verbinden.
Dabei ist es möglich die untere Kurve als SPLINE anzugeben.
Wenn Die die beiden Randkurven auf der sichtbaren Fläche liegen, dann kannst Du die neue BLEND - Fläche auch tangential oder kurvenstätig in diese einlaufen lassen. An den Tensionfaktoren kannst Du dann noch manipulieren und die Fläche verändern.

------------------
gruss,
thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meiko71
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Meiko71 an!   Senden Sie eine Private Message an Meiko71  Schreiben Sie einen Gästebucheintrag für Meiko71

Beiträge: 13
Registriert: 08.01.2009

 erstellt am: 08. Jan. 2009 11:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
hallo Thomas
hab ich schon probiert mit Blend hat aber nicht geklappt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tomcadinfo
Mitglied
Konstrukteur


Sehen Sie sich das Profil von tomcadinfo an!   Senden Sie eine Private Message an tomcadinfo  Schreiben Sie einen Gästebucheintrag für tomcadinfo

Beiträge: 322
Registriert: 17.04.2008

CATIAV5R19SP9

erstellt am: 08. Jan. 2009 11:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Meiko71 10 Unities + Antwort hilfreich
Hi,

... und MULTISECTION SURFACE?
Da kann man auch eine SPINE angeben und tangentiale Einläufe festlegen.

------------------
gruss,
thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

djebk
Mitglied
Konstrukteur, Dipl.-Ing.


Sehen Sie sich das Profil von djebk an!   Senden Sie eine Private Message an djebk  Schreiben Sie einen Gästebucheintrag für djebk

Beiträge: 36
Registriert: 04.06.2008

CATIA V5 R16 SP6
CATIA V5 R19 SP7

erstellt am: 08. Jan. 2009 12:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Meiko71 10 Unities + Antwort hilfreich
Hallo Meiko71.
Was funktioniert denn nicht? Was kommt denn für eine Fehlermeldung?
Gruß, djebk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kri
Mitglied
Dipl. Ing. Konstruktion / FEM


Sehen Sie sich das Profil von kri an!   Senden Sie eine Private Message an kri  Schreiben Sie einen Gästebucheintrag für kri

Beiträge: 965
Registriert: 15.12.2004

Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB

erstellt am: 08. Jan. 2009 14:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Meiko71 10 Unities + Antwort hilfreich


Hallo,

mit einer Blende müsste Du eine recht gute Fläche bekommen.

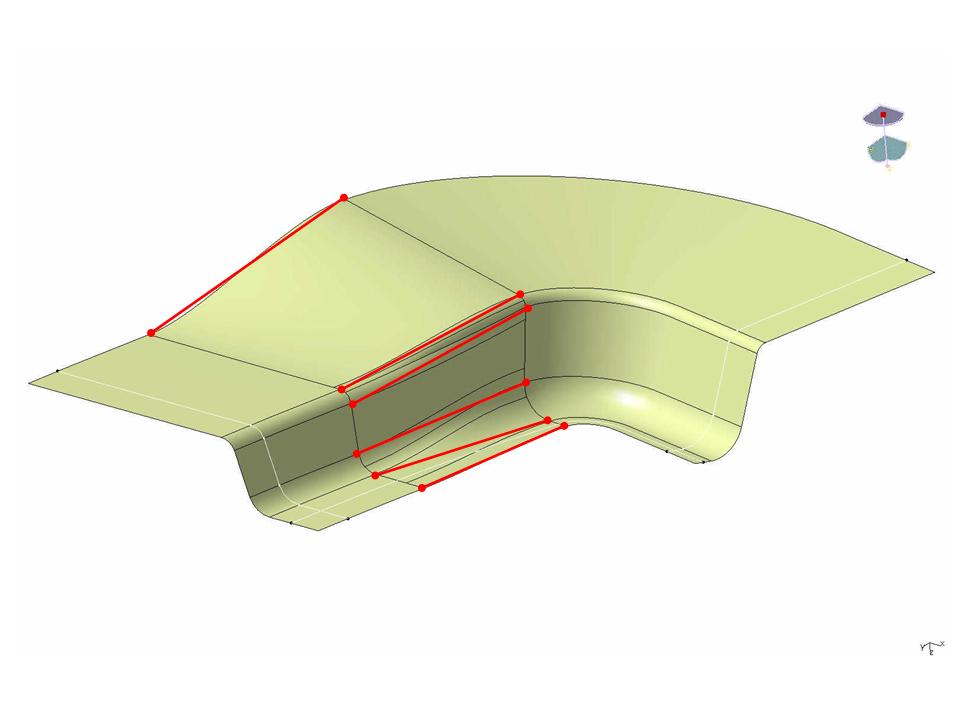

Versuch es mal mit der Option Coupling.
Einen Punkt auf Kurve 1 selektieren dann den entsprechenden Punkt auf Kurve 2 seletieren usw.
Damit kannst Du die Patches in der Fläche steuern und grerade Fläche läuft zur geraden Fläche
und die Radien laufen dann auch direkt ineinander.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meiko71
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Meiko71 an!   Senden Sie eine Private Message an Meiko71  Schreiben Sie einen Gästebucheintrag für Meiko71

Beiträge: 13
Registriert: 08.01.2009

 erstellt am: 08. Jan. 2009 14:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Guenter Graff
Mitglied



Sehen Sie sich das Profil von Guenter Graff an!   Senden Sie eine Private Message an Guenter Graff  Schreiben Sie einen Gästebucheintrag für Guenter Graff

Beiträge: 267
Registriert: 04.03.2001

CATIA V5R19SP3
AutoForm 4.1

erstellt am: 08. Jan. 2009 14:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Meiko71 10 Unities + Antwort hilfreich
Hallo Meiko71

was ist an Basisflächen vorhanden vor der Verrundung? Wenn Du die Basisflächen dazu selbst erstellst, dann ist deine Vorgehensweise nicht ganz richtig. Du erstellst dann zuerst die Flächen, incl. deines Übergangs uns verrundest dann anschließend die Flächen miteinander. Ansonsten kannst Du auch mal versuchen den Übergang mit mehreren Einzelflächen zu schließen, das bringt manchmal mehr als alles mit einer Fläche zuzubauen.

------------------
Gruß


Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
