Thema: Füllen bei variabler Umrandung (3868 mal gelesen)
|
Zapatito Mitglied

 Beiträge: 13 Registriert: 24.11.2008
|
erstellt am: 01. Dez. 2008 16:02 <-- editieren / zitieren --> Unities abgeben:

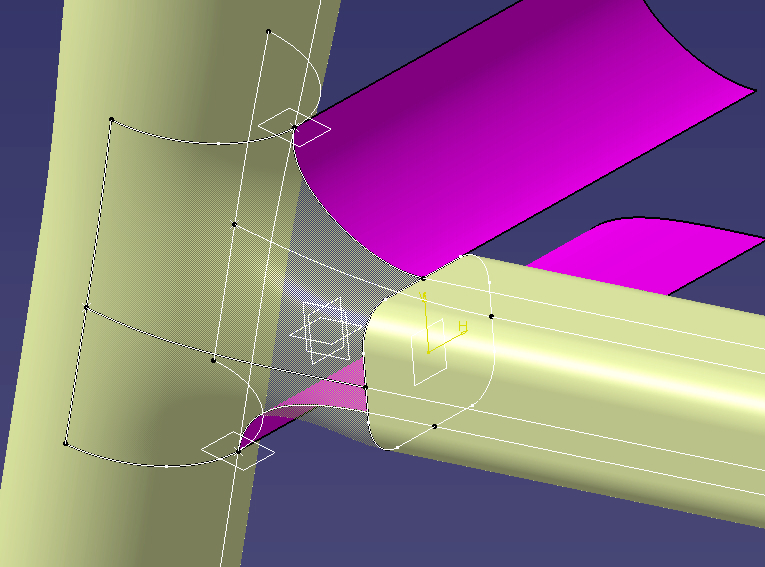

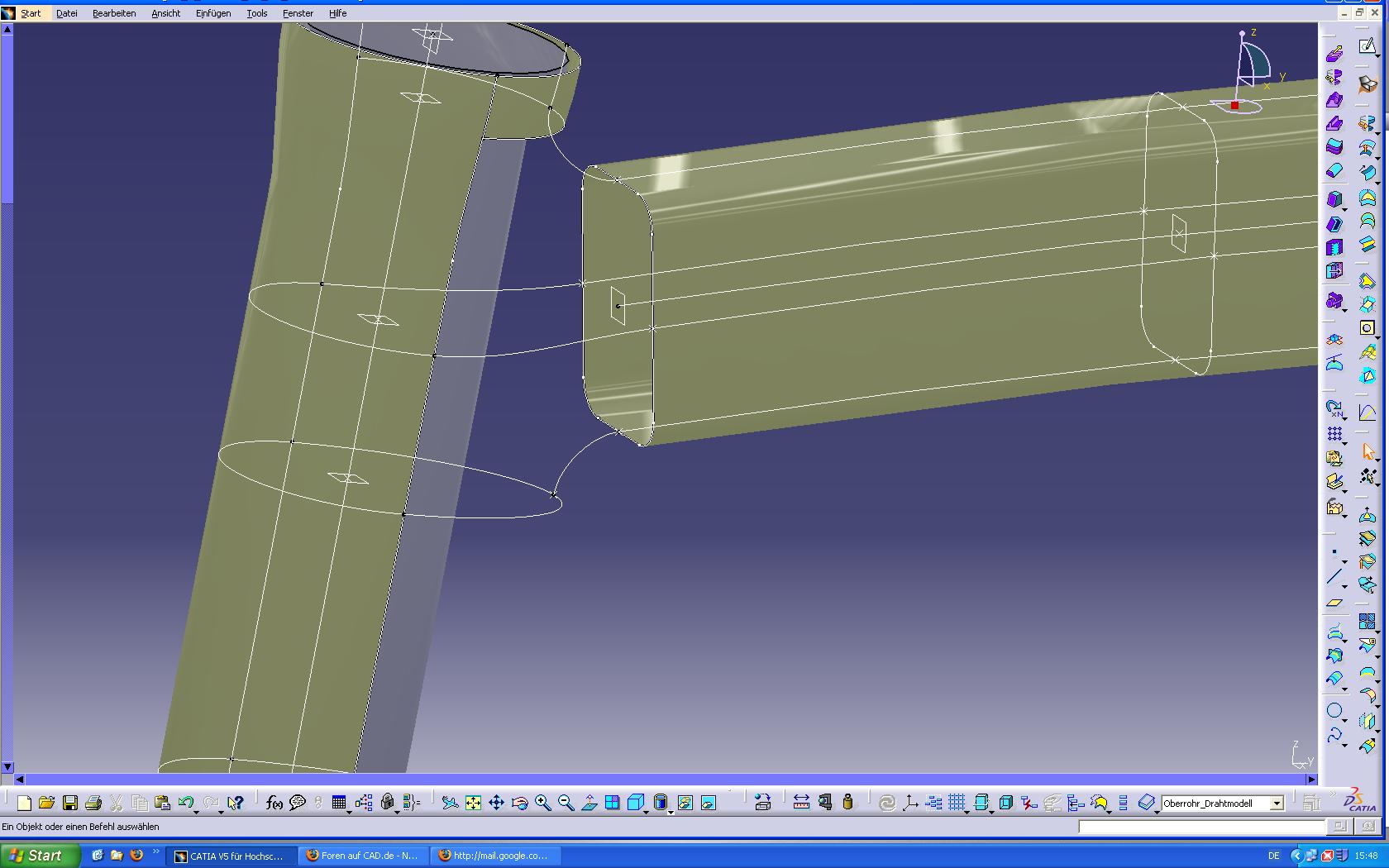

Hallo liebe CATIA-*****s! Folgendes Problem (s. auch Bild): Ich möchte gerne einen Übergang zwischen zwei Rohren erstellen, die mehr oder weniger senkrecht aufeinandertreffen. Ein Rohrquerschnitt soll sehr variabel sein: Es soll der abgebildete Rechteckquerschnitt, sowie ein Kreisquerschnitt möglich sein. Um vom Rechteck auf den Kreis zu kommen kürze ich die Rechteckkanten -fast- auf Null. (Für meine Zwecke ist das ausreichend genau am Kreis ) Mit der Funktion "Füllen" erhalte ich bei abgebildeter Geometrie zufriedenstellende Flächen, ABER wenn ich die Rechteckkanten auf weniger als 0,1mm kürze, fliegt mir die Füllfläche um die Ohren. Ich fülle quasi viertelweise, also sie "Vierecke" oberhalb und unterhalb der Spline in der Mitte. Habt ihr ne bahnbrechende Idee wie ich das Problem in den Griff bekomme und meine Variabilität nicht verliere? Thx, Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Zapatito Mitglied

 Beiträge: 13 Registriert: 24.11.2008 CATIA V5R16
|
erstellt am: 01. Dez. 2008 16:26 <-- editieren / zitieren --> Unities abgeben:
|
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater

 Beiträge: 3728 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 01. Dez. 2008 18:28 <-- editieren / zitieren --> Unities abgeben:          Nur für Zapatito
Hallo Stefan. welche Tangentialitäten gibtst du für das "Füllen" denn an? Wenn du eh schon Viertel erzeugst, dann bau dir für die ober und untere Naht (wenn möglich auch für die seitliche Naht) eine Dummy-Tangentialfläche normal zur Spiegelebene, dadurch gehst du sicher, das nach dem Süiegeln die beiden auch krümmungsstetig ineinanderverlaugen. Vielleicht hilft das ja schon... gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Zapatito Mitglied

 Beiträge: 13 Registriert: 24.11.2008
|
erstellt am: 01. Dez. 2008 19:35 <-- editieren / zitieren --> Unities abgeben:
Hi Tom! Das mach ich schon. Wie gesagt: Ich kann ganz ansehnliche Füllflächen basteln. Sowohl mit rechteckigem, als auch mit kreisförmigem Querschnitt. Nur leider nicht so, dass beides mit einer Fläche möglich ist. Grüße, Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Zapatito Mitglied

 Beiträge: 13 Registriert: 24.11.2008 CATIA V5R16
|
erstellt am: 02. Dez. 2008 10:29 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 02. Dez. 2008 11:02 <-- editieren / zitieren --> Unities abgeben:          Nur für Zapatito
Hallo Stefan, ich habe eine vage Idee: pack Deine Kontur in einen Join und fülle den Join. Dann brauchst Du nur im Join die Kurven auszutauschen und die Füllfläche aktualisiert sich. funktioniert nicht mit Stützelementen, außer Du würdest die komplette Umgebungsfläche anwählen. Ob das eine große Zeitersparnis zum Neumachen ist, weiß ich allerdings nicht. Gruß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Zapatito Mitglied

 Beiträge: 13 Registriert: 24.11.2008
|
erstellt am: 02. Dez. 2008 11:41 <-- editieren / zitieren --> Unities abgeben:
Hi Mörchen! "Join" ist in der deutschen Oberfläche "Zusammenfügen" (Icon mit den Puzzleteilen), richtig?! Um sicherzugehen, dass ich Dich richtig verstanden habe: Du meinst alle Kurven, die hinterher die Füllfläche umranden sollen, zusammenfügen?! Auf jeden Fall schonmal danke für den Tip! Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 02. Dez. 2008 11:56 <-- editieren / zitieren --> Unities abgeben:          Nur für Zapatito
|
Zapatito Mitglied

 Beiträge: 13 Registriert: 24.11.2008
|
erstellt am: 02. Dez. 2008 13:28 <-- editieren / zitieren --> Unities abgeben:
Ich hab das gerade mal ausprobiert... Leider lässt sich aus dieser Umrandung schon kein Join erzeugen. Fällt einem von Euch denn vielleicht eine konzeptionell andere Herangehensweise ein, die ich als CATIA-Noob nicht sehe? Thx a lot, Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 02. Dez. 2008 13:30 <-- editieren / zitieren --> Unities abgeben:          Nur für Zapatito
|
Zapatito Mitglied

 Beiträge: 13 Registriert: 24.11.2008
|
erstellt am: 02. Dez. 2008 15:31 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 02. Dez. 2008 15:54 <-- editieren / zitieren --> Unities abgeben:          Nur für Zapatito
Hallo Stefan, das meinte ich mit beschneiden. Beim Füllen kann CATIA manchmal die betreffenden Linien selbst beschneiden, beim Zusammenfügen nicht. Das heißt, beim Zusammenfügen muss hinterher ein Kurvenzug herauskommen. Wenn Du irgendwelche "Kreuzungen" oder Abzweigungen bei deinen Kurven hast, können sie nicht zusammengefügt werden, aber oft kann man sie noch füllen, weil CATIA das Beschneiden im Hintergrund selbst macht. Aber egal, wenn Du die Kurven vorher noch beschneiden musst, wird es so aufwändig, dass Du das Füllen schneller neu machst und die ursprüngliche Füllfläche durch die neue ersetzt. Oder grad kommt mir eine Variante der ursprünglichen Idee: Du machst Dein Füllen und stopfst diese Fläche in einen Join. (Ein Zusammenfügen geht auch mit nur einem Element). Dann machst Du die nächste Operation nicht mit der Fläche, sondern mit dem Join. Wenn Du nun eine neue Kontur hast, machst Du eine neue Füllfläche damit, gehst in den Join, schmeisst das alte Füllen raus und tust dafür das neue rein. So sollte sich das Füllen problemlos austauschen lassen. Gruß Mörchen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening Ehrenmitglied V.I.P. h.c. Arbeiter ツ

 Beiträge: 2897 Registriert: 06.07.2001 NX 12
|
erstellt am: 02. Dez. 2008 17:20 <-- editieren / zitieren --> Unities abgeben:          Nur für Zapatito
Zitat: Original erstellt von Zapatito: Ein Rohrquerschnitt soll sehr variabel sein: Es soll der abgebildete Rechteckquerschnitt, sowie ein Kreisquerschnitt möglich sein. Um vom Rechteck auf den Kreis zu kommen kürze ich die Rechteckkanten -fast- auf Null. (Für meine Zwecke ist das ausreichend genau am Kreis ;) )
...und wie würde das dann in der Praxis aussehen? - die Verbindung... und ab wann würde man den Konstrukteur schlagen wollen ,) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Zapatito Mitglied

 Beiträge: 13 Registriert: 24.11.2008
|
erstellt am: 02. Dez. 2008 22:15 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank für den Tip mit dem 1-Flächen-Join, Mörchen. Das werd ich dann mal ausprobieren. Wenn es keine Möglichkeit gibt den Übergang so hinzutricksen, dass die Fläche stabil bleibt, hilft mir das hoffentlich in der Weiterverarbeitung... Werd's morgen mal ausprobieren. @ Thomas: Keine Panik! Unter mir müssen erstmal die Kollegen aus der FE-Analyse leiden... Nicht die Jungs an den Maschinen!  Viele Grüße, Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eisbaer123 Mitglied Dpl.-Ing
 Beiträge: 1 Registriert: 05.12.2008 CatiaV5,R16/R19
|
erstellt am: 05. Dez. 2008 14:49 <-- editieren / zitieren --> Unities abgeben:          Nur für Zapatito
Also ich würde eine Verbindung zwischen diesen beiden Flächen über eine normale Verrundung erstellen (unter der Voraussetzung, dass ein Querschnitt immer "größer" als der andere ist). Falls der variable Qwuerschnitt einen festen Radienauslauf haben soll, kann die Verrundung über ein Shape Fillet mit "Hold Curve" gemacht werden, womit sich eine variable Verrundung ergibt die an der eingestellten Kurve ausläuft. Die Verrundung verhält sich absolut Updatestabil unabhängig von der Form der Querschnitte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
