Autor Thema:  geneigte Fläche erzeugen (1079 mal gelesen)
Mr. Bene
Mitglied
Student


Sehen Sie sich das Profil von Mr. Bene an!   Senden Sie eine Private Message an Mr. Bene  Schreiben Sie einen Gästebucheintrag für Mr. Bene

Beiträge: 10
Registriert: 30.09.2008

erstellt am: 25. Nov. 2008 16:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Leute!
Ich habe 2 Fragen.

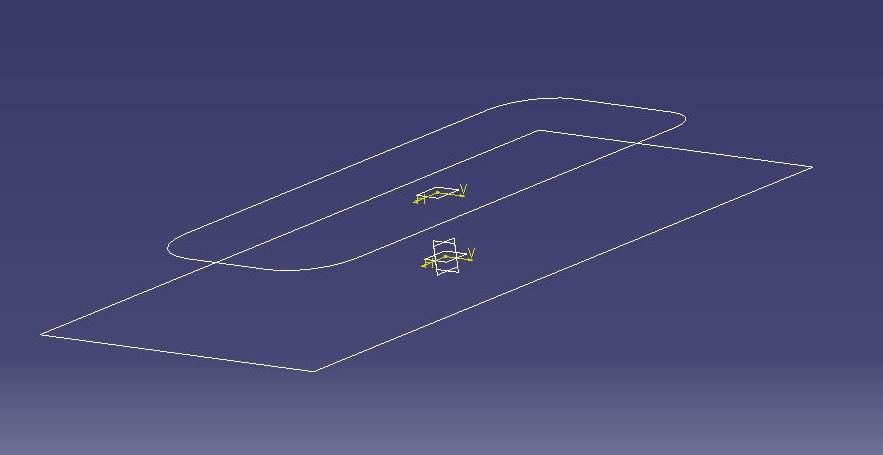

1. Beispiel: Wie kann ich eine Fläche erzeugen die den Bereich zwischen den Beiden Konturen ausfüllt?

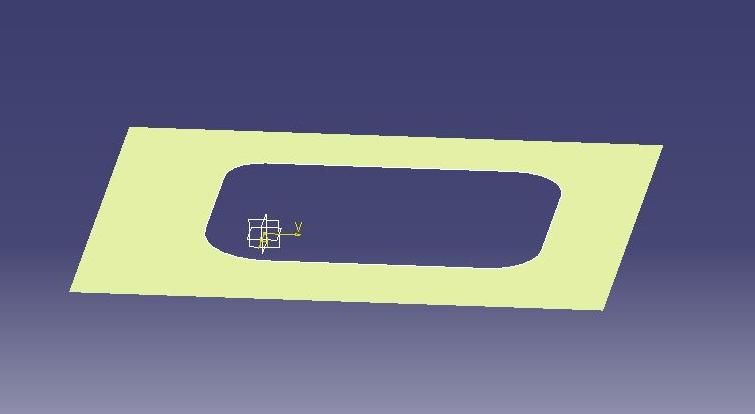

2. Beispiel: Wie kann ich die Fläche am äußeren Rand herunterziehen ohne das sich die Position der inneren Kontur in irgendeinerweise verändert?

Gruß Bene

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mr. Bene
Mitglied
Student


Sehen Sie sich das Profil von Mr. Bene an!   Senden Sie eine Private Message an Mr. Bene  Schreiben Sie einen Gästebucheintrag für Mr. Bene

Beiträge: 10
Registriert: 30.09.2008

CATIA V5 R17

erstellt am: 25. Nov. 2008 16:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






So, das mit den Fotos hatte nicht geglappt ... jetzt aber!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)



Sehen Sie sich das Profil von Mörchen an!   Senden Sie eine Private Message an Mörchen  Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 25. Nov. 2008 20:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Mr. Bene 10 Unities + Antwort hilfreich

Hallo Mr. Bene,

zu 1: versuch es mal mit Translation Profiltyp Linie mit 2 Führungskurven.

Die 2. Frage verstehe ich leider nicht.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

harald.s
Mitglied
Freier Konstrukteur


Sehen Sie sich das Profil von harald.s an!   Senden Sie eine Private Message an harald.s  Schreiben Sie einen Gästebucheintrag für harald.s

Beiträge: 85
Registriert: 31.07.2008

erstellt am: 25. Nov. 2008 21:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Mr. Bene 10 Unities + Antwort hilfreich

Hallo Bene,

1.Beispiel: Wenn Deine rechteckige Kontur keine Radien in den Ecken haben darf wird die Fläche tangentiale Unstetigkeiten haben, wenn das akzeptabel ist, könnte man eine Blend oder Multisectionsurface erzeugen(nicht wirklich schön), alternativ mehrere Flächen erzeugen und dann Zusammenfügen, das Ergebnis ist erheblich besser, wobei das tangentiale Problem sich reduziert.

2.Beispiel: Innere Kontur als Skizze erzeugen(parametrisieren), Plane erzeugen(Offset zur ersten Skizzierebene, Wert darf nicht Null sein bei Multisectionsurface) als Skizzierebene für den äußeren Rand, gilt für Blend bzw. Multisektionsurface bei mehreren Flächen kann man die einzelnen Kurven nur über RMT Create Extrakt auswählen. Kommt darauf an was Du willst..

Gruß Harald
