Autor Thema:  Fläche entlang einer Führungskurve (1832 mal gelesen)
as-tom
Mitglied
techn. Zeichner


Sehen Sie sich das Profil von as-tom an!   Senden Sie eine Private Message an as-tom  Schreiben Sie einen Gästebucheintrag für as-tom

Beiträge: 117
Registriert: 19.01.2006

erstellt am: 20. Nov. 2008 11:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen. Ich bin es nochmal. Hab ja gestern schon genervt mit diesem Thema. Letzten Endes haben die Tipps auch sehr gut geholfen.

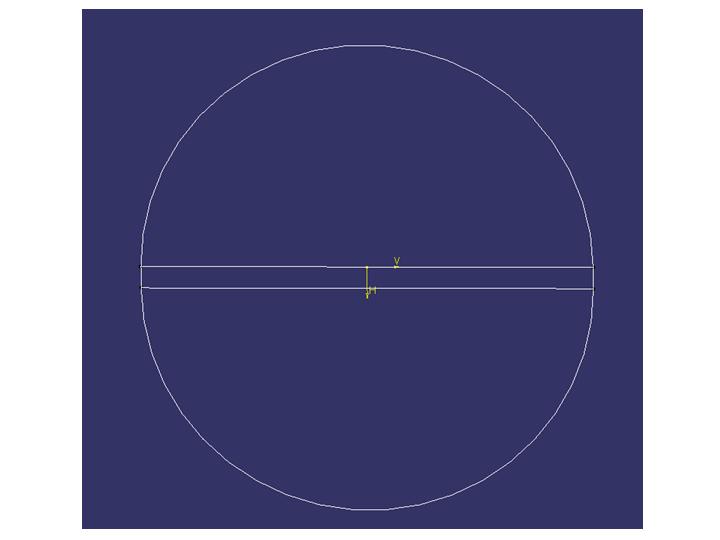

Jetzt möchte mein Chef kein Kreisquerschnitt haben, sondern einen wie im Bild dargstellt (2 Halbkreise und mittig eine Rechteckfläche). Welche Funktion funktioniert den hier nun ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

as-tom
Mitglied
techn. Zeichner


Sehen Sie sich das Profil von as-tom an!   Senden Sie eine Private Message an as-tom  Schreiben Sie einen Gästebucheintrag für as-tom

Beiträge: 117
Registriert: 19.01.2006

Catia V5 R18

erstellt am: 20. Nov. 2008 11:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

sollte noch anfügen, dass sich das Rechteck (sprich die kurze Seite) ebenfalls stetig fallen soll. Meinetwegen Anfangslänge 2,5mm danach stetig fallend bis auf 0,275.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Liebmer
Mitglied
Entwicklungsingenieur


Sehen Sie sich das Profil von Liebmer an!   Senden Sie eine Private Message an Liebmer  Schreiben Sie einen Gästebucheintrag für Liebmer

Beiträge: 318
Registriert: 24.11.2004

erstellt am: 24. Nov. 2008 09:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für as-tom 10 Unities + Antwort hilfreich

Hallo As-Tom

Kann Deinem Problem leider nicht ganz folgen.
Was genau willst Du haben.

------------------
Liebe Grüße
Liebmer Trauschein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

blaue_Elise
Mitglied
Aspirateur


Sehen Sie sich das Profil von blaue_Elise an!   Senden Sie eine Private Message an blaue_Elise  Schreiben Sie einen Gästebucheintrag für blaue_Elise

Beiträge: 150
Registriert: 15.02.2004

Faber-Castell MENTOR 52/80
Rotring 0,35 - 0,5 - 0,7
Nestler A0
Standardgraph

erstellt am: 24. Nov. 2008 15:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für as-tom 10 Unities + Antwort hilfreich


adapt_sweep.zip


Entweder Du machst das in Pro/E mit einem TrajPar oder Du würgst Dir einen ab. Da Du wahrscheinlich weder Pro/E hast noch weißt was ein TrajPar ist bleibt nur letzteres.
Im Anhang ein Beispiel:
Für die Kreisfläche, die sich ja wahrscheinlich immer noch linear ändern soll brauchst Du wieder die bereits bekannte Formel. Der Radius entspricht der halben Rechteckbreite.
Für die Rechteckhöhe wird ein weiteres Law definiert. Entweder grafisch wie im Beispiel-Part oder per Fog.
Beide Laws werden Benutzt um Leitkurven zu erzeugen, an denen man den Querschnitt einhängen kann.
Das Einhängen des Querschnitts macht man mit einem Adaptive Sweep, der ziemlich sicher im ersten Versuch schiefgeht. Den Adapt. Sweep hier zu erklären würde den Rahmen sprengen.
Nun wird es einige geben, die sagen, dass man das auch mit Sweep/Profile/Two Guide curves machen kann. Diese Funktion ergibt nur ein angenähertes Ergebnis (in diesem Fall), da der Querschnitt gemäß den beiden Guide Curves skaliert wird. Der Adaptive Sweep ist in der Lage das Profil echt einzuhängen, also Rechteckbreite und -höhe nach unterschiedlichen Laws zu steuern. Spätestens bei noch etwas komplexeren Querschnitten, die eine dritte Guide Curve verlangen ist es mit dem normalen Sweep eh vorbei.

------------------
Gruß

Elise
