hallo zusammen,

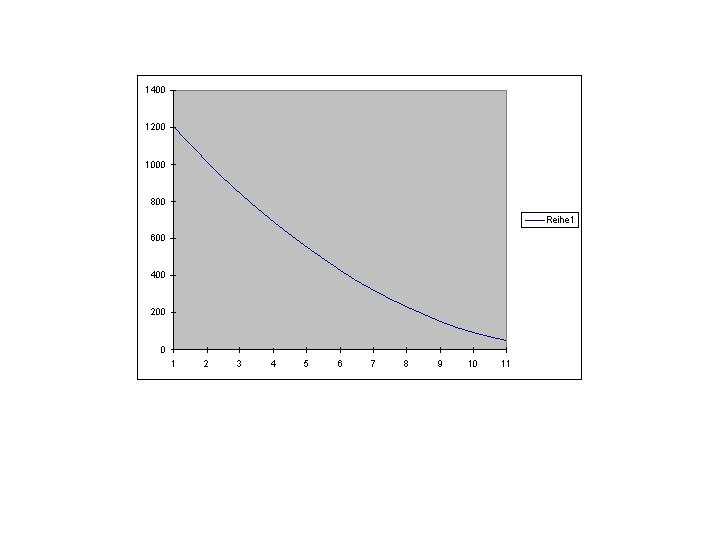

ich muss einen strömungskanal konstruieren, der mit einem definierten einlassquerschnitt und einem definierten auslassquerschnitt versehen werden soll. ich habe 2 sketches und eine spine. soweit so gut. funktioniert auch. nur dass problem ist, wenn man schnitte durch diese entstandene kontur legt (z.b. 10) und die flächeninhalte der entstandenen 10 Flächen über eine koordinaten-system visualisiert erhalte ich eine gekrümmte kurve. ziel ist eine gerade. wie stelle ich das an?
habe es schon mit flächen versucht (bin kein flächenprofi). mir fehlt die idee.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo as-tom,

bitte keine Umlaute in den Dateinamen der Bilder das kann sonst keiner öffnen.

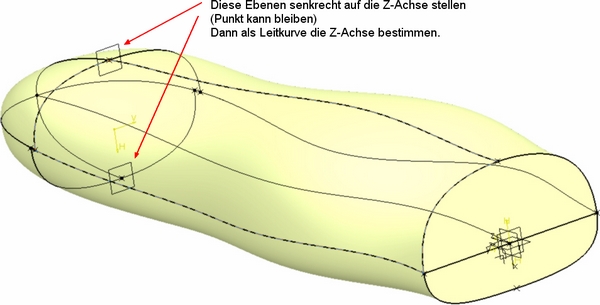

Hab zwar jetzt nur eine ungefähre Ahnung was du haben willst, aber versuch mal Führungselemente zum Mehrfachschnitt hinzuzufügen. Dann läuft dein Mehrfachschnitt nicht wähllos zwischen den zwei Profilen (mit Führungskurve) sondern legt sich an den Führungselementen an.

------------------
MFG Daniel

Die KATJA ist halt doch nur ne zickige Französin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Praesentation1.jpg Praesentation2.jpg

so jetzt mit den richt8igen bilder

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Translation.jpg Translation2.jpg

Hallo as-tom,

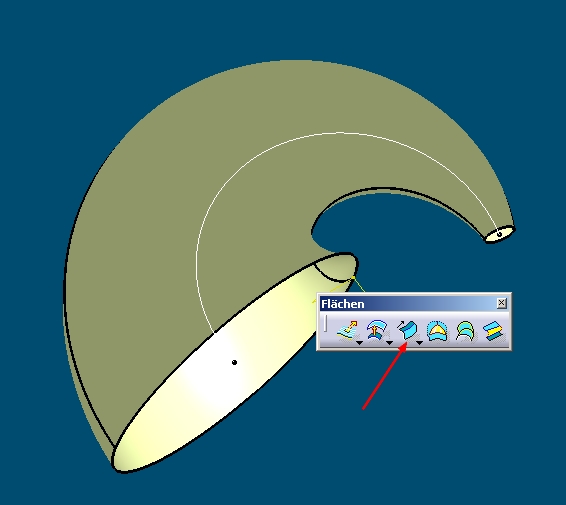

wenn ich das Problem richtig verstehe, sollte sich das mit der Funktion Translation Profiltyp Kreis (circle), Subtyp Mittelpunkt und Radius zusammen mit einer Linearen Regel lösen.
Ich habs mal mit 2 extremen Radien vorgemacht.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus Mörchen
Für eine lineare Steigung des Flächeninhaltes müsste die Regel aber anderst lauten (bin zu faul nahzudenken).
Aber der Weg ist mit Sicherheit der richtige (Stichwort "fog").

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo as-tom,

das geliche Ergebnis kriegst Du auch mit einem Loft: Anfangs- und endkreis als Schnitte (auf Endpunkte und Umlaufrichtung achten), den Boden als Spine (Leitkurve).

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Bernd,

Du hast recht, ich geb mich geschlagen und denke weiter nach!

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Möhrchen, zunächst mal vielen Dank für Deine Antwort. Ein Problem: bei der Funktion 'Profilflächenerzeugung' habe ich gar keine Möglichkeit eine Regel (oder Law) einzugeben. Diese Schaltfläche steht mir nicht zur Verfügung. Was nun?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nochmals Hallo, habe diese Lösungsmöglichkeit auch mal versucht. 10 Schnitte erzeugt und siehe, da wieder eine gekrümmte Kurve. Passt also nicht. Schade

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

bei nen Loft brauchst du kein law. Nur die Schnitte und eine Führungskurve (Spline)

Aber du musst unbedingt die "closing points" beachten, sonst bekommst du eine "twisted surface"

------------------
MFG Daniel

Die KATJA ist halt doch nur ne zickige Französin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
AFAIR braucht man für die Regeln midenstens eine HD2 Lizenz.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habe ich drauf geachtet. Es funktioniert ja auch, nur ich bekomme keine Stetigkeit in den Flächeninhalten hin (abnehmend/aufsteigend)

Zitat:

---

Original erstellt von denyo_1:
Hallo,

bei nen Loft brauchst du kein law. Nur die Schnitte und eine Führungskurve (Spline)

Aber du musst unbedingt die "closing points" beachten, sonst bekommst du eine "twisted surface"

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

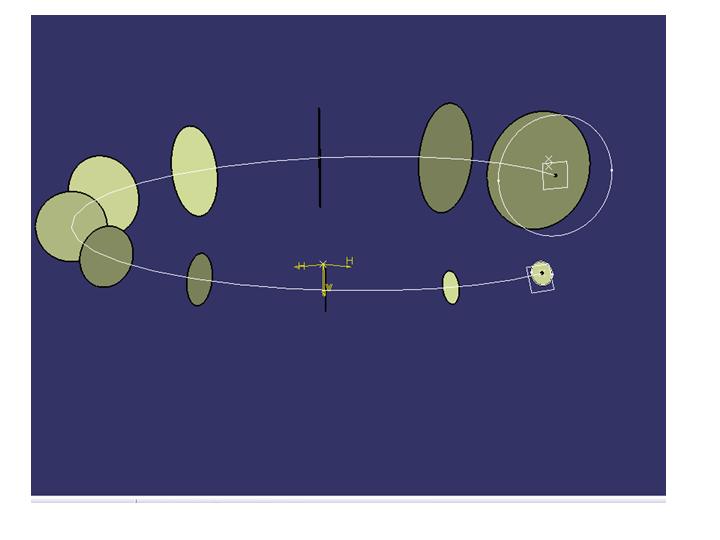

nochmals zur Konkretisierung eine Skizze. grün=Leitkurve (R=150), und 2 Skizzen. Die Konturen sind gleich. Wie bekomme ich nun die grosse Kontur entlang der Leitkurve auf die kleine , sodass der Flächeninhalt stetig abnimmt?
Die Leitkurve beschreibt einen Teilkreis von 300Grad.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Berechne dir Hilfspunkte, damit du dir eine Führungskurve (auf dem Aussenradius der Fläche) erstellen kannst. Dann sollte der Loft etwas besser werden.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
ohne fog-Lizenz hast Du schlechte Karten eine exakte Lösung zu finden. Bei einem Kreisquerschnitt ist der Flächeninhalt A=PI*R^2
Daraus folgt, dass der Radius  R= SQR(A/PI) ist.
Bei einer linearen Änderung sieht die Formel folgendermaßen aus:
R=SQR((A0*X+A1)/PI)
Wobe A1 die Fläche des Anfangsquerschnitts, A2 die Differenz aus Anfangsquerschnitt und Endquerschnitt, X der Laufparameter (0...1) und PI ist PI.

Bei komplexen Querschnitte empfehle ich auf minderwertigere CAD-Systeme auszuweichen, welche die Möglichkeit bieten die Querschnittsfläche per Law zu steuern. Meines Wissens nach können das Pro/E und V4.

------------------
Gruß

Elise

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, bitte halte mich jetzt nicht für blöd, aber wie ist die Vorgehensweise? Ich habe noch nie mit LAW'S gearbeitet. Die Lizenz habe ich übrigens. Wäre klasse, wenn Du mir eine Vorgehensweise schildern könntest.

Zitat:

---

Original erstellt von blaue_Elise:
Hallo,
ohne fog-Lizenz hast Du schlechte Karten eine exakte Lösung zu finden. Bei einem Kreisquerschnitt ist der Flächeninhalt A=PI*R^2
Daraus folgt, dass der Radius  R= SQR(A/PI) ist.
Bei einer linearen Änderung sieht die Formel folgendermaßen aus:
R=SQR((A0*X+A1)/PI)
Wobe A1 die Fläche des Anfangsquerschnitts, A2 die Differenz aus Anfangsquerschnitt und Endquerschnitt, X der Laufparameter (0...1) und PI ist PI.

Bei komplexen Querschnitte empfehle ich auf minderwertigere CAD-Systeme auszuweichen, welche die Möglichkeit bieten die Querschnittsfläche per Law zu steuern. Meines Wissens nach können das Pro/E und V4.

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, bitte halte mich jetzt nicht für blöd, aber wie ist die Vorgehensweise? Ich habe noch nie mit LAW'S gearbeitet. Die Lizenz habe ich übrigens. Wäre klasse, wenn Du mir eine Vorgehensweise schildern könntest.

Zitat:

---

Original erstellt von blaue_Elise:
Hallo,
ohne fog-Lizenz hast Du schlechte Karten eine exakte Lösung zu finden. Bei einem Kreisquerschnitt ist der Flächeninhalt A=PI*R^2
Daraus folgt, dass der Radius  R= SQR(A/PI) ist.
Bei einer linearen Änderung sieht die Formel folgendermaßen aus:
R=SQR((A0*X+A1)/PI)
Wobe A1 die Fläche des Anfangsquerschnitts, A2 die Differenz aus Anfangsquerschnitt und Endquerschnitt, X der Laufparameter (0...1) und PI ist PI.

Bei komplexen Querschnitte empfehle ich auf minderwertigere CAD-Systeme auszuweichen, welche die Möglichkeit bieten die Querschnittsfläche per Law zu steuern. Meines Wissens nach können das Pro/E und V4.

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
bitte halte mich nicht für blöd, aber ich habe noch nie mit Law's gearbeitet. kannst Du mir mal eine Vorgehensweise schildern, wie ich damit mein Problem in den Griff bekomme. Wäre echt klasse.

Zitat:

---

Original erstellt von blaue_Elise:
Hallo,
ohne fog-Lizenz hast Du schlechte Karten eine exakte Lösung zu finden. Bei einem Kreisquerschnitt ist der Flächeninhalt A=PI*R^2
Daraus folgt, dass der Radius  R= SQR(A/PI) ist.
Bei einer linearen Änderung sieht die Formel folgendermaßen aus:
R=SQR((A0*X+A1)/PI)
Wobe A1 die Fläche des Anfangsquerschnitts, A2 die Differenz aus Anfangsquerschnitt und Endquerschnitt, X der Laufparameter (0...1) und PI ist PI.

Bei komplexen Querschnitte empfehle ich auf minderwertigere CAD-Systeme auszuweichen, welche die Möglichkeit bieten die Querschnittsfläche per Law zu steuern. Meines Wissens nach können das Pro/E und V4.

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

FOG aufrufen, zwei formale Parameter Erzeugen (auf richtigen Typ achten!) für R und X. Im Fenster Formel eingeben und fertig.
Nicht verzweifeln, wenn's beim ersten Mal nicht klappt.
Das Law erscheint im Baum (ich glaube unter Relations). Nun kannst Du z.B. eine parallele Kurve zu Deinem Kreis erzeugen und die als zusätzliche Führungslinie verwenden. Oder das Law für den Radius bei Seep/Circle benutzen. Aber wahrscheinlich fehlen Dir für beide Wege die Lizenzen, wenn Du keine HD2 hast.

------------------
Gruß

Elise



[Diese Nachricht wurde von blaue_Elise am 19. Nov. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

d.h. für A1 und A2 gebe ich werte ein? SQR ruf´t ein syntax-error hervor. wie steure ich das x?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wie benutze ich das law unter sweep/circle? schaltfläche advanced....?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hab es hinbekommen. danke an alle.
