Wie kann ich hier die eingezeichnete Fläche erzeugen?

Http://www.cryotiger.com/Rollkolben.jpg http://www.cryotiger.com/Rollkolben.CATPart

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Marcel,

ich denke du willst diesen Sketch (bzw. den Linienzug) zu einer Fläche machen.

Dazu musst du zuerst alle einzelteil zu einem Teil Joinen (Join) und anschließnd diesen Join mit einem Fill-Befehl zu einer Fläche machen. (siehe Screenshot)

------------------
MFG Daniel

Die KATJA ist halt doch nur ne zickige Französin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

1. Die Kurve ist geschlossen.
2. Für einen Fill benötigt man [b]keinen Join[/b. Es reicht, daß der Kurvenzug, der die Umrandung bildet, geschlossen ist.
3. Wie soll die Fläche aussehen? Nur mit der Berandungskurve kann da alles Mögliche rauskommen. Wie soll das Ganze aussehen?
4. Gib mal deine Systeminfo an: CATIA-Version, -Release, -Servicepack, -Hotfix, Betriebssystem, Hardware.
5. Kannst du mal genauer beschreiben, was du eigentlich möchtest?

Ein Tipp für alle, die sich die Daten anschauen wollen: Da ist mit R16 nichts zu machen. R17 geht - zumindest höhere Releases.

------------------
Meine Firma

Wie stelle ich meine Fragen richtig?

---

Das ganze soll später wie eine "Delle" in der Platte aussehen, alles überhalb der Linie soll weg.

Version habe ich übrigens R17 SP0

Was soll denn die Hardware für eine Rolle Spielen?

System ist Vista 64bit.

4GB Ram
Intel Quadcore Q6600 @ 3,6 GHz
2x 8800TGX im SLI Verbund (Nein eine CAD Karte brauche ich nicht)

Alles wassergekühlt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hast du irgendwelche Vorstellungen wie die "Delle" aussehen soll? Mit der Kurve bekommst du eine irgendwie schwingende Fläche.

Die Systeminfo gehört in das Feld Systeminfo im Eingabeformular.

------------------
Meine Firma

Wie stelle ich meine Fragen richtig?

---

Wie in Form einer runden Mulde, die hin zu den seitlichen "Halbkreisen" nach oben abflacht bzw. bündig mit der Oberfläche abschließt.

Laut 2D Skizze stimmen die Maße.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Rollkolben.zip rollkolben.jpg

Hallo Marcel,

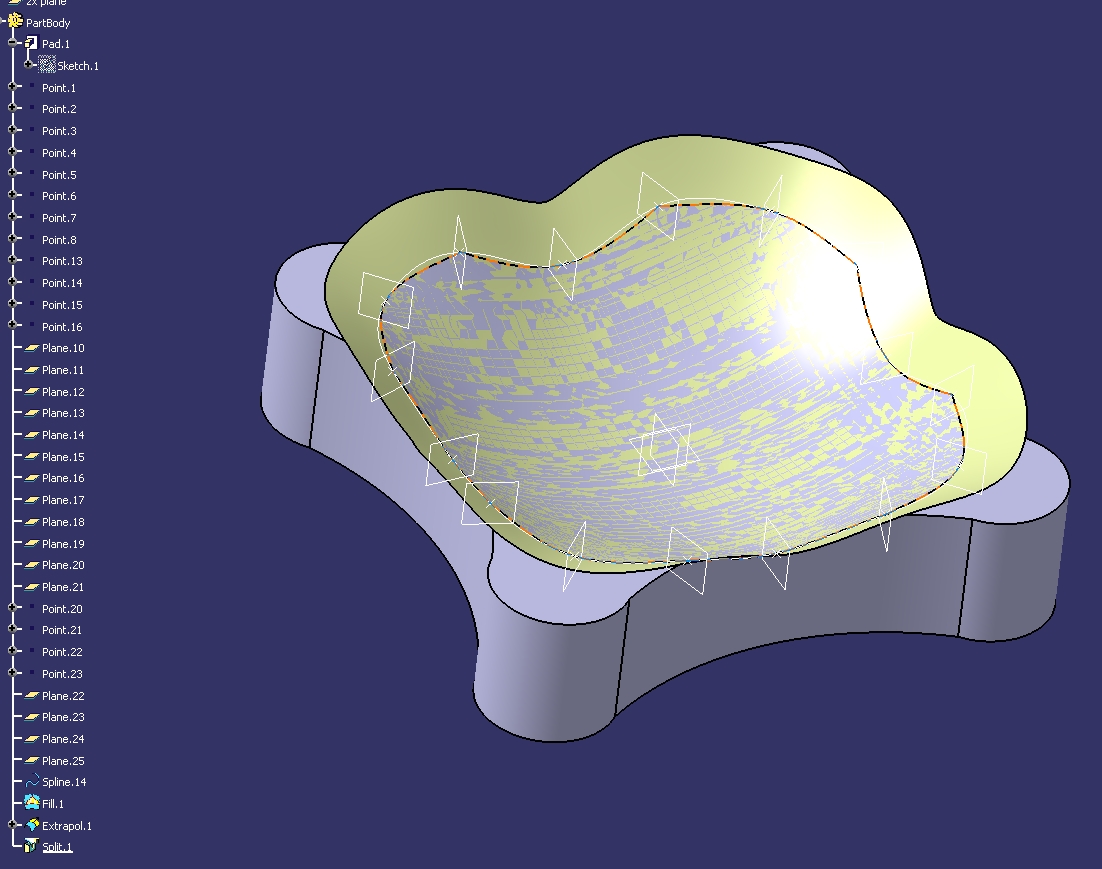

zuerst einmal mußt Du bei deinem Spline den letzten Punkt löschen und mit der Funktionstaste Close Spline schliessen, dann ist er auch Tangentenstetig. Jetzt kannst Du mit der Funktion Fill deine Fläche erzeugen. Da die Fläche aber nicht ganz durch deinen Solid hindurchdringt, mußt Du die Fläche mit einem Extrapol um 20mm verlängern. Anschließend mit der Funktion Split im Partdesign abschneiden. Ich habe den Solid in der Tiefe verlängert, da die Fläche auch unten durchdringt. Wenn dies nicht gewünscht ist, dann das Mass wieder zurücksetzen.

------------------
Gruß

Günter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Besten Dank auch, genau das habe ich gesucht.
