Thema: Fahrzeugmodell konstruieren (8545 mal gelesen)
|
kst Mitglied Student
Beiträge: 54 Registriert: 18.12.2007
|
erstellt am: 01. Apr. 2008 20:32 <-- editieren / zitieren --> Unities abgeben:
Hallo! Ich muss im Rahmen einer Übung ein Modell eines Fahrzeugs (Coupé) auf Catia erstellen. Dazu habe ich das Audi TT Coupé gewählt. Es soll bewegliche Achsen haben, muss jedoch nicht allzu detailliert sein. Wird anschließend über RP hergestellt. Habe es schon mit Solids und Boolschen Operationen versucht. Aber irgendwie haut das nicht hin. Nun versuche ich, es mit Flächen aufzubauen. Da ich nur "einfache" Flächen erzeugen kann, deren Ergebnisse auch genauso gut (oder besser) mit Solids erzeugt werden können, weiß ich nicht, wie ich an die Sache mit dem geringstmöglichen Aufwand herangehe. Habe hierzu schon etwas im Internet gefunden: http://lmd.ifrance.com/html/audittus.html Nur leider handelt es sich hier um ein anderes CAD-Programm. So detailliert wie in diesem Tutorial muss es wie gesagt nicht sein. Hauptsache ich bekomme die Außenhaut einigermaßen so hin, wie es dort zum Schluss abgebildet ist. Mir liegen die Zeichnungen mit allen Ansichten des Fahrzeugs vor. Wie konstruiere ich das Modell am schnellsten bzw. am einfachsten auf Catia v5? Kann mir da jemand helfen? Wäre für jede Hilfe dankbar!! MfG [Diese Nachricht wurde von kst am 01. Apr. 2008 editiert.] [Diese Nachricht wurde von kst am 01. Apr. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 01. Apr. 2008 20:36 <-- editieren / zitieren --> Unities abgeben: Nur für kst
|
kst Mitglied Student
Beiträge: 54 Registriert: 18.12.2007
|
erstellt am: 01. Apr. 2008 20:48 <-- editieren / zitieren --> Unities abgeben:
Danke für den Link! Die Zeichnung für das Flugzeug enthält mehrere Querschnittsprofile. Diese stehen mir für den TT leider nicht zur Verfügung. Habe nur die Vorder- und die Seitenansicht sowie die Draufsicht mit Abmaßen. MfG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 01. Apr. 2008 20:54 <-- editieren / zitieren --> Unities abgeben: Nur für kst
Servus Du musst dir wohl zusätzliche Geometrie "freischnautze" erstellen. Gruß Bernd PS: Vielleicht kannst du im Inet ein Modell als 3ds bekommen (als Vorlage), dieses über Blender konvertieren (IGES, VRML, ...) und in CATIA einlesen ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kst Mitglied Student
Beiträge: 54 Registriert: 18.12.2007
|
erstellt am: 01. Apr. 2008 20:57 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von bgrittmann: Servus Du musst dir wohl zusätzliche Geometrie "freischnautze" erstellen. Gruß BerndPS: Vielleicht kannst du im Inet ein Modell als 3ds bekommen (als Vorlage), dieses über Blender konvertieren (IGES, VRML, ...) und in CATIA einlesen
Hallo! Ja, so ein Modell habe ich bereits. Aber Catia kann es nicht öffnen. Habe keine Ahnung, wie ich es kovertieren kann MfG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kst Mitglied Student
Beiträge: 54 Registriert: 18.12.2007
|
erstellt am: 01. Apr. 2008 21:01 <-- editieren / zitieren --> Unities abgeben:
|
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 01. Apr. 2008 21:03 <-- editieren / zitieren --> Unities abgeben: Nur für kst
|
kst Mitglied Student
Beiträge: 54 Registriert: 18.12.2007
|
erstellt am: 01. Apr. 2008 21:15 <-- editieren / zitieren --> Unities abgeben:
|
UliStrak Mitglied Konstr. Fzg.-Auslegung/Strak
Beiträge: 1 Registriert: 01.04.2008 ICEM, CATIA-V5
|
erstellt am: 01. Apr. 2008 22:39 <-- editieren / zitieren --> Unities abgeben: Nur für kst
|
MarkLa Mitglied Student
Beiträge: 20 Registriert: 01.02.2008
|
erstellt am: 01. Apr. 2008 23:26 <-- editieren / zitieren --> Unities abgeben: Nur für kst
Hallo Beisamen! Meinst du das Video mit dem Nissan Z350 ? ? Da habe ich auch schon fasziniert zugeschaut und glatt mal bei der Audi Akademie nachgefragt wie der das macht. Er nutzt wie hier schon erwähnt die Eigenschaften des "Materials". Es gibt aber auch noch einen anderen weg. Leider habe ich diesen noch nicht probieren können, da mir die Workbench fehlt. Über den SketchTracer die Fotos einlesen und dann über die Workbech "IMA"! Vielleicht schaust mal. Gruß Markus ------------------ MFG Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kst Mitglied Student
Beiträge: 54 Registriert: 18.12.2007
|
erstellt am: 02. Apr. 2008 14:04 <-- editieren / zitieren --> Unities abgeben:
|
MarkLa Mitglied Student
Beiträge: 20 Registriert: 01.02.2008
|
erstellt am: 02. Apr. 2008 22:24 <-- editieren / zitieren --> Unities abgeben: Nur für kst
HI! nochmal! Bilder vom TT seitlich, vorne und hinten dürftest ja über google finde. Und von oben schnappst dir eine Digi Knipse und gehst ins nächste Modellbaugeschäft. Der Maßstab ist ja klar definiert und fotografierst von oben das Teil ab! Bin mir fast sicher dass das klappen dürfte und wennst höflich fragst glaub ich kaum das was kostet. Viel Erfolg ------------------ MFG Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
denyo_1 Ehrenmitglied V.I.P. h.c. Manager
Beiträge: 2506 Registriert: 10.08.2005 HP Compaq 8710w, Intel Core Duo T7700, 2,40 Ghz, 3GB RAM, Windows XP Professionel @32bit, Quadro FX 1600M, CATIA V5 R19 SP3
|
erstellt am: 03. Apr. 2008 07:00 <-- editieren / zitieren --> Unities abgeben: Nur für kst

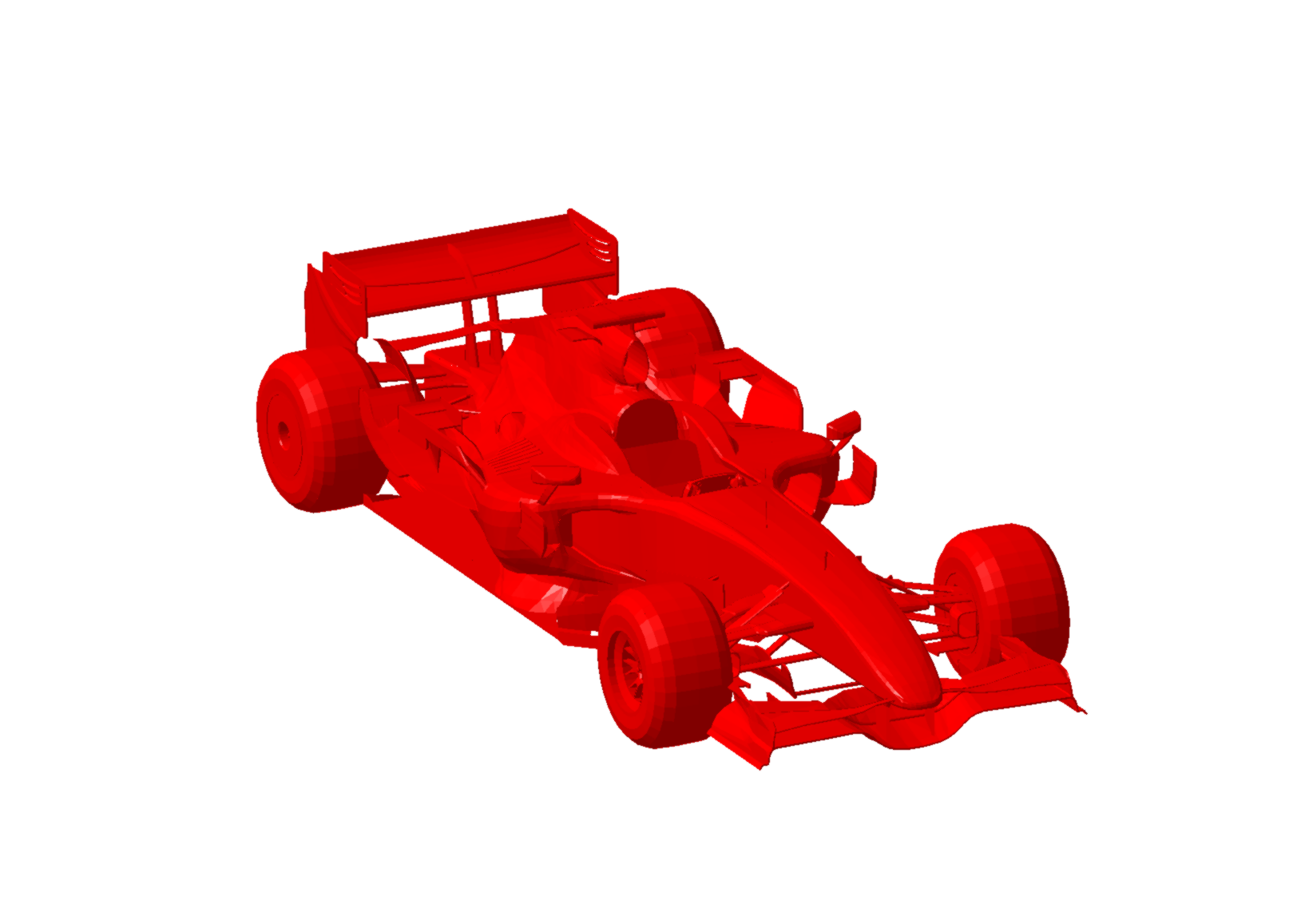

Hy kst, kannst du die *.3ds mal hier zu Verfügung stellen bzw. mir mal den Downloadlink geben. Ich würd´s mal gerne mit einem Makro realisieren (also die Umwandlung von *.3ds in *.CATPart) MFG ------------------ Die KATJA ist halt doch nur ne zickige Französin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kle Mitglied Professor i. R.
Beiträge: 356 Registriert: 01.10.2005
|
erstellt am: 03. Apr. 2008 19:12 <-- editieren / zitieren --> Unities abgeben: Nur für kst
Hallo kst, wenn die Ansichten als Zeichnungen/Bilder vorliegen, dann können daraus V5-Flächen erzeugt werden, allerdings mit entsprechendem Aufwand und begrenzter Flächenqualität. 1. Mit dem Sketch Tracer die Bilder auf den entsprechenden Ebenen einfügen, auf Maßstab 1:1 skalieren und zum Fahrzeugursprung positionieren. 2. Punkte auf ausgewählten Skizzenkurven erzeugen und daraus 2D-Kurven. Ich empfehle entweder FreeStyle-3D-Näherungskurven oder GSD-Splines durch maximal 3 Punkte. Die Splines werden mit Hilfe von modifizierbaren Tangentenlinien und der Spannungsmodifikation an die Skizzenkurven angepasst. Weil es für das Projekt lt. Aussage nicht so genau sein muss, könnte der Aufwand beherrschbar sein. 3. 2D-Kurven zu 3D-Kurven kombinieren (die Fehlersuche wird erleichtert, wenn die 3D-Kurven aus der Verschneidung von Extrusionsflächen erzeugt werden) 4. Aus den Kurven Flächen erzeugen. Voraussetzung sind allerdings Kenntnisse der Flächenkonstruktion. Ein sehr einfaches Beispiel (PKW-Dach aus Skizzen) zum prinzipiellen Vorgehen ist in http://www.fh-zwickau.de/online/klepzig/CATIA_Flaechen/Manuskript/Manuskript.pdf auf den Seiten 27 -3 0 und 52 - 62 beschrieben. ------------------ MfG kle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
